◆ 内部能量消耗的确定
◆ 热水、蒸汽和压缩空气的流量计量
◆ 始于源头的完整计量方案
对于很多酒厂而言，通过对内部能量消耗的确定整个酿造过程中的主要能耗环节是非常重要的。在很多工厂，对于热水、蒸汽和压缩空气等必要能源在哪些工艺环节中使用和使用多少量并没有确切的认识。实际上，每个生产环节都有压缩空气网，但只有极少数的网得到监控并通过监控反应实际消耗率。如果能够根据消耗量控制压缩机提供压缩空气，则能很轻易地降低生产成本。即使能源价格只有每千瓦时七毛钱，也仍然值得对压缩空气系统进行监控，因为每年由于泄漏或未使用的产出造成的成本损失可达五位数。只有对消耗率进行计量，才能控制和优化生产工艺过程。
对于蒸汽也是一样的：和热水一样，蒸汽也是啤酒饮料生产厂中重要的能量载体。每个主要生产环节，包括巴氏杀菌、酿造、无菌化、冲洗和清洗都需要蒸汽和热水。而提供蒸汽则需要大量能源，锅炉燃烧需要燃煤等燃料。因此，通过精确计量产出量能够优化锅炉控制并最终使工厂的生产达到高效和环保。
某啤酒厂与昌晖达成合作意向，云南昌晖仪表制造有限公司通过合理的计量方案帮助酒厂对辅助供给环节进行能量管理。
1、测量要求
需要满足三个不同的计量要求
1.1 测量热水的热量流量和体积
要求计量两个独立的热循环回路中各个生产环节的热消耗量（如：蒸汽发生器、CIP系统、热循环和通风系统）。两个回路工况分别为：回路1：热水，160℃，1.4MPa；回路2：热水，90℃，0.6Ma。为了测定热量的使用量，必须精确测量热水的流量以及各消耗环节的进口及出口温度。

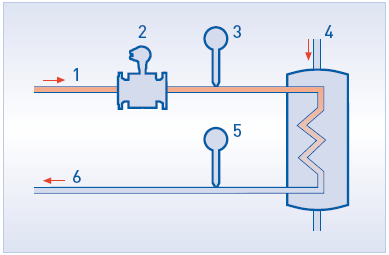

测量热回路热量消耗的系统组成：
①进热管；
②超声波流量计；
③进口温度传感器；
④热消耗环节；
⑤出口温度传感器；
⑥回管。
计量的目的是确定各独立环节以及总的热水需要量，从而根据各环节的消耗进行分配，降低成本。之前没有用于热平衡的计量。
1.2 测量管网中的压缩空气流量
在压缩空气系统中的各个不同点，流量以每小时标准立方米计量。系统压力0.7-0.8MPa，环境温度定为20℃±10℃。这里，计量目的是获得消耗曲线并找到消耗峰值从而改善压缩机监控。同时，比如在休假期间出现流量，意味着有泄漏。为此，压缩空气管网的各不同环节都配有计量仪表。
1.3 测量蒸汽流量测量
三个蒸汽锅炉的蒸汽产出量。介质在0.8MPa压力下，温度约为175℃。要求与那些质量计量表一样高。仪表必须精确，同时易于配置并针对不同单元选择不同选项。购买成本也是工厂考虑的因素之一。
2、昌晖仪表流量解决方案
酒厂寻求一个整体供应商，能够提供全套计量方案。
2.1 热量计量
昌晖仪表提供了总共16套超声波流量计用于热水计量。并在每个安装位置配有两只高精度一体化温度变送器。它们出厂前经过整体标定，使偏差达到最小。温度信号、流量信号接入热量积算仪。启动非常容易。
2.2 压缩空气计量
在选择最适合的具有最佳性价比进行压缩空气计量方面费了很多脑筋。作为工艺的一部分，酒厂进行了内部计量测试。热式质量流量计、不带压力补偿的涡街流量计和带温压补偿的涡街流量计参与了测试。试验清晰地显示，压缩空气管网中即使很小的压力波动都对精度产生显著的影响，因此压力补偿非常必要。于是昌晖仪表采用了高稳定性涡街流量计(流量测量)+单晶硅压力变送器(压力补偿)+一体化温度变送器的仪表配置模式。共安装了8台DN50的YR-VF11涡街流量计和8台YR-ER102单晶硅压力变送器。这些涡街流量计在标准条件下标定用于监控压缩空气管网及相关消耗环节。在任何情况下均能精确计量，并对管网中温度和压力波动进行补偿，从而补偿介质密度的变化。
2.3 蒸汽计量
昌晖仪表为每台锅炉配备了四台抗振涡街流量计+压力补偿方式测量锅炉产生的饱和蒸汽流量，能直接测量体积流量和质量流量，可以直接显示要求的数值。
3、客户利益
通过新安装的计量仪表，酒厂可以优化监控管理其辅助及供给过程。以下环节至关重要：
◆ 始于源头的完整计量方案
◆ 通过定位计量点、计量法能够将成本分派到每个独立环节
◆ 通过计量数据发现热量及流量在回路中的损失情况
◆ 能够根据需要，各环节耗能概貌一目了然
◆ 热水能量平衡控制通过流量计+热量积算仪方式实现，从而降低安装成本。
◆ 通过流量计配温压补偿，提高了压缩空气和蒸汽的计量精度。
◆ 昌晖仪表在比较试验中精度最佳。
