AMS智能设备管理系统支持所有基金会注册的HART设备和FF设备，均可在同一界面管理。AMS智能设备管理系统不仅可以与多个艾默生过程控制系统实现无缝连接(如DeltaV、OVATION等)，也可以与其他第三方系统连接。昌晖仪表在本文和大家分享AMS智能设备管理系统与DeltaV系统、DCS系统、OVATION系统、无线仪表和ROC的连接方案。

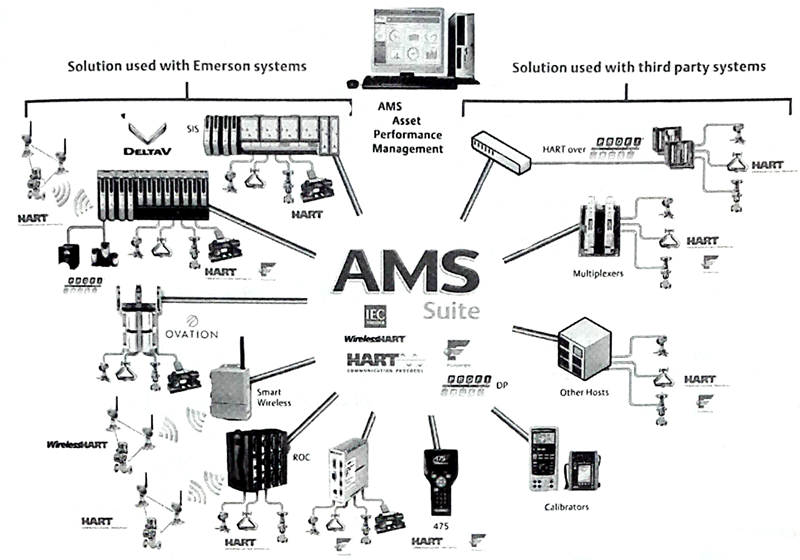

图1 AMS智能设备管理系统与相关设备连接示
AMS智能设备管理系统常用的设备网络接口包括DeltaV网络接口、Ovation网络接口、Provox网络接口、RS3网络接口、Siemens PCS7系统接口、ABB网络接口、DetTronics火气系统接口、HART多路转换器接口、HART modem接口、Rosemount HSE网络接口、HART over Profibus网络接口、ROC网络接口、1420无线网关、Profibus Softing接口等。
需要注意的是，对于不同的AMS版本和系统所含的授权，可得到的系统网络接口类型数量是不同的。下面详细介绍几种AMS系统与相关设备(或系统)的连接方案。
1、AMS智能设备管理系统与艾默生过程控制DeltaV系统的连接方案
AMS智能设备管理系统与DeltaV系统相连，无需其他额外的硬件，直接与现场的HART设备和FF总线设备进行在线通信，如图2所示。运用AMS智能设备管理系统的强大功能，可极大地降低调试费用和维护成本，提高工厂的效率。

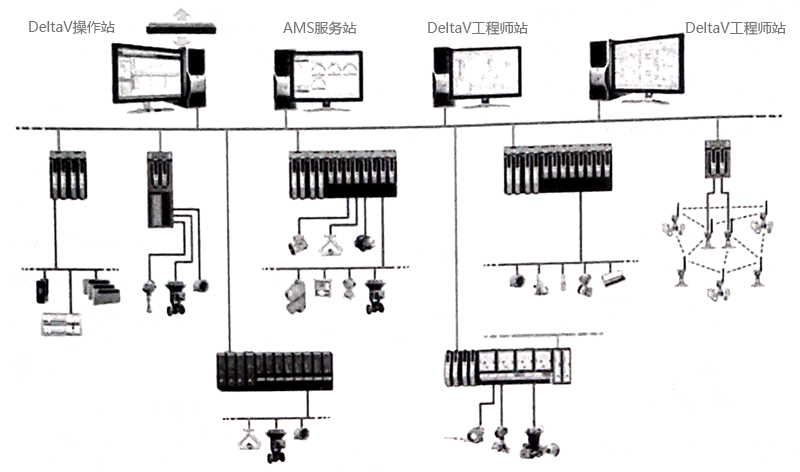

图2 AMS系统与DeltaV系统的连接方案
2、AMS智能设备管理系统与艾默生过程控制OVATION系统的连接方案
利用现有OVATION网络架构，即可实现现场的HART设备和FF现场总线设备以在线的方式进行通信和诊断，实现AMS智能设备管理系统的管理功能，如图3所示。

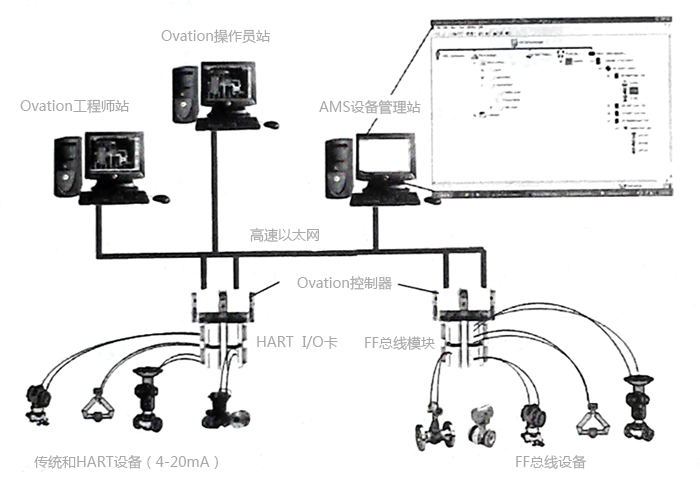

图3 AMS系统与OVATION系统的连接方案
3、AMS智能设备管理系统与第三方控制系统的连接方案
AMS智能设备管理系统也可以通过HART多路转换器的方式与第三方系统(如DCS、PLC、ESD、SCADA)相连，实现对HART设备的管理，如图4所示。

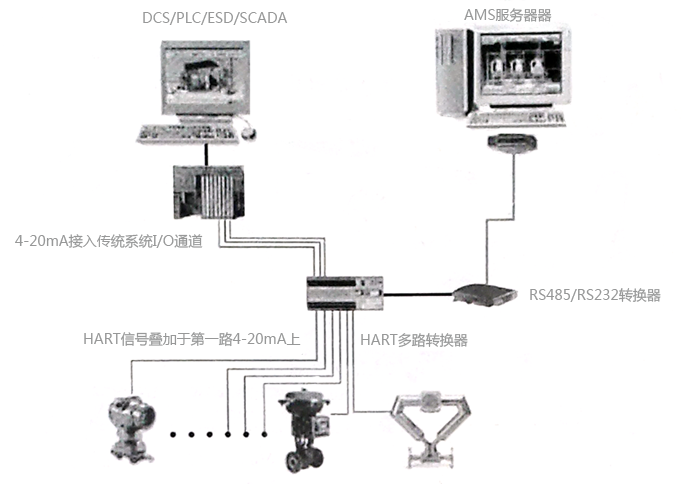

图4 AMS系统与第三方控制系统的连接方案
该方案从原有端子排的输入端接线，将仪表的输入信号引到HART多路转换器的接线端子模块上，在不影响4-20mA信号传输到DCS中实现控制功能的同时，将HART信息传送到AMS设备管理站上综合管理。
通过HART多路转换器接口，AMS可监视和组态连接到多路转换器的仪表阀门。一个HART多路转换器接口网络能连接32个多路转换器，一个多路转换器支持连接16-32个设备，有些类型的多路转换器支持连接多达256个设备。

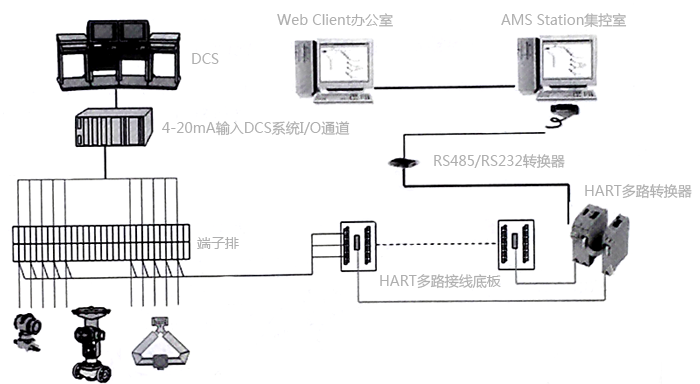

图5 AMS系统与第三方DCS系统的连接方案
4、AMS智能设备管理系统与无线仪表的连接方案
AMS智能设备管理系统通过1420网关与无线仪表相连，实现对现场无线智能设备的管理和维护，如图6所示。

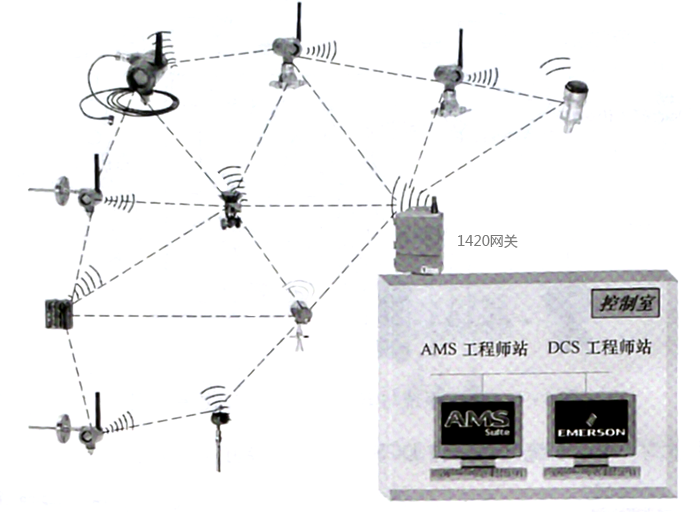

图6 AMS系统与无线仪表的连接方案
5、AMS智能设备管理系统与ROC的连接方案
AMS智能设备管理系统通过ROC能实现远距离和现场智能仪表相连，如图7所示。

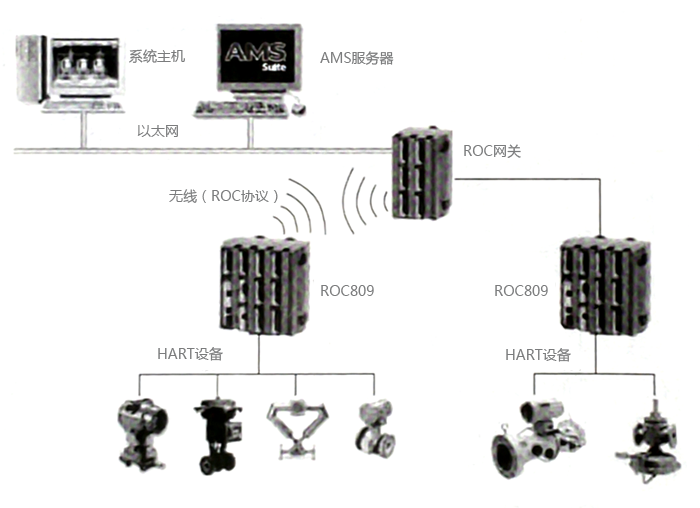

图7 AMS系统与ROC的连接方案
6、AMS智能设备管理系统与PROFIBUS系统的连接方案
AMS智能设备管理系统通过以太网和PROFIBUS的转换器，实现对远端的HART设备进行通信和诊断，实现AMS智能设备管理系统的管理功能。如图8所示。

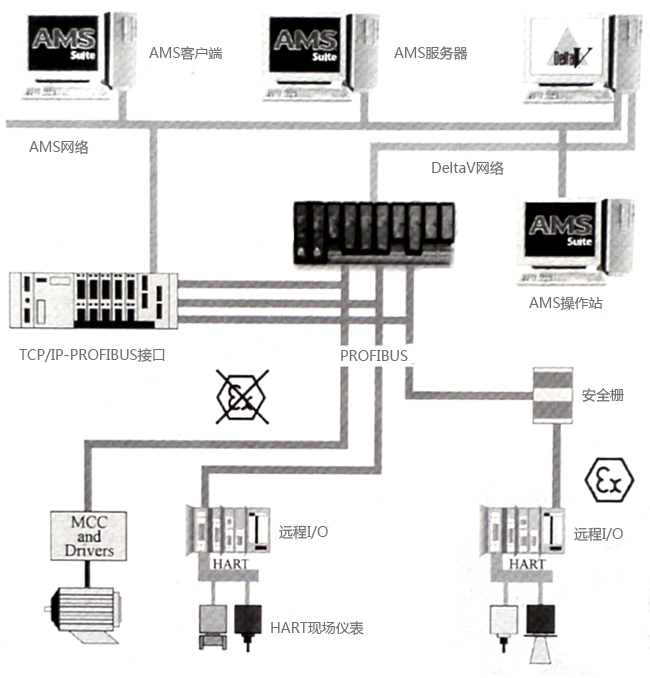

图8 AMS系统与PROFIBUS系统的连接方案
