智能调节器在工业自动化过程控制中广泛应用，昌晖仪表在本文对智能控制器的硬件电路做科普介绍：智能调节器的硬件电路由主机电路、过程输入/输出通道、人机接口电路以及通信接口电路等部分组成。

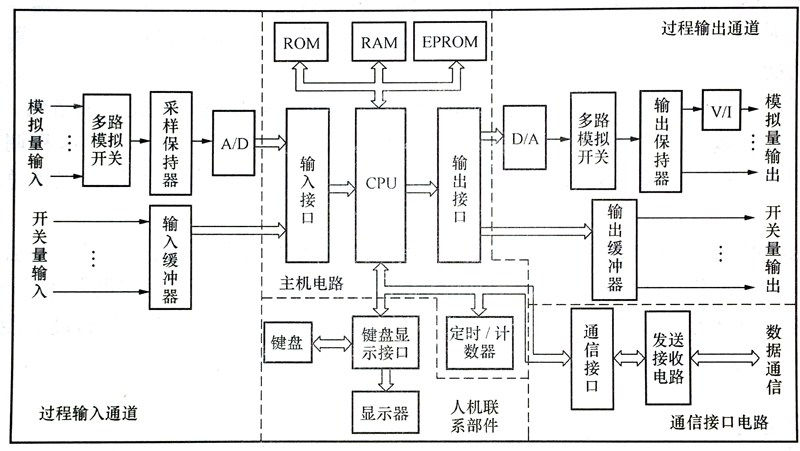

智能调节器的结构原理图如图1所示。
智能调节器的硬件电路原理图
1、智能调节器主机电路
智能调节器主机电路由CPU、存储器(ROM、EPROM、RAM)、定时/计数器及I/0接口等组成，是智能调节器的核心，用于实现仪表数据运算处理、各组成部分之间的管理。CPU完成数据传递、算术逻辑运算、转移控制等功能；ROM存放系统程序；EPR0M存放用户程序；RAM存放输入数据、显示数据、运算的中间值和结果值。CTC的定时功能用来确定控制器的采样周期，并产生串行通信接口所需的时钟脉冲；计数功能主要用来对外部事件进行计数。
2、过程输入/输出通道
一台智能调节器通常都可以接收/输出若干个模拟量信号和开关量信号。
①智能调节器过程输入通道
模拟量输入通道将多个模拟量输入信号分别转换为CPU能接受的数字量。多路模拟开关将多个模拟量输入信号分别连接到采样保持器；采样保持器具有暂时存储模拟输入信号的作用；A/D转换器将模拟信号转换为相应的数字量。
开关量输入通道将多个开关输入信号转换成能被计算机识别的数字信号。通常采用光电耦合器件作为输入电路进行隔离传输。
②智能调节器过程输出通道
模拟量输出通道依次将多个运算处理后的数字信号进行数/模转换。D/A转换器起数模转换作用，V/I转换器将1-5V的模拟电压信号转换成4-20mA的标准电流信号输出。
开关量输出通道通过锁存器输出开关量(包括数字、脉冲量)信号，以便控制继电器触点和无触点开关的接通与断开，也可控制步进电动机的运转。通常采用光电耦合器件作为输出电路进行隔离传输。
3、智能调节器人机联系部件
智能调节器正面板带测量值和给定值数码显示器、输出信号显示器、运行方式(自动串级/手动)切换按钮、给定值增/减按钮和手动增/减输出按钮等，还有一些状态显示灯，用于实现智能调节器与使用人员之间的各种信息的交流。
4、通信接口电路
通信接口电路主要用于智能调节器与其他控制设备之间的数据通信，大多采用串级传输方式。该电路将欲发送的数据转换成标准通信格式的数字信号，经发送电路送至通信线路(数据通道)上同时通过接收电路接收来自通信线路的数字信号，将其转换成能被计算机接受的数据。
