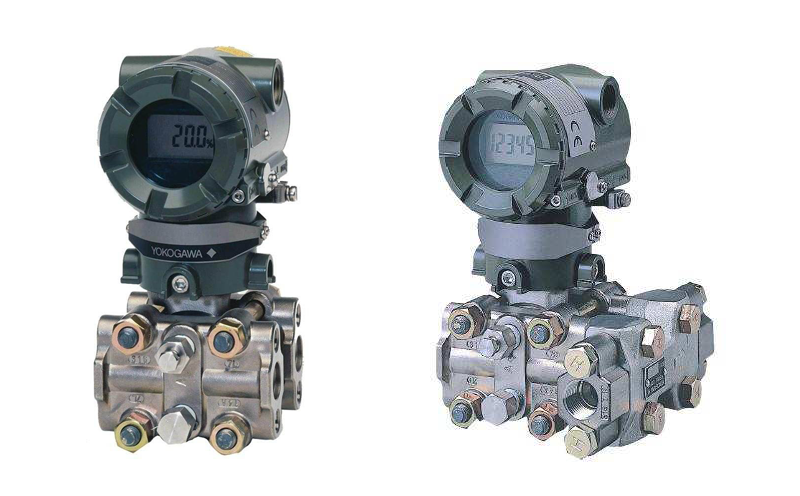

EJA变送器是横河电机产品，在我国各行业都有不同型号的EJA变送器在使用。昌晖仪表根据EJA变送器说明书和相关技术资料，整理了EJA变送器的零点调整及测量范围设置教程，方便新手使用。
1、EJA智能变送器的零点调整
①利用EJA变送器外调零螺钉调零
利用EJA变送器上的外调零螺钉调零，将输出准确调整至4mADC或可用电流表准确读出的输出值。
首先关闭引压阀(总阀)，然后松开排气塞。此时开始利用变送器外调零螺钉调零。
1)外调零螺钉允许/禁止调零(J20:EXT ZERO ADJ)。选择压力变送器能否通过外调零螺钉调零(仪表出厂前已设置为“允许”)。
2)利用变送器的外调零螺钉调零时，使用一字螺钉旋具旋转变送器外壳盒上的调零螺钉，顺时针调节输出增加，逆时针调节输出减少。
注：零点调整时的数值变化大小与一字螺钉旋具的旋转速度有关。因此，精调时应慢，粗调可加快。当零点调校好，至少30s后才能关掉变送器电源。
②EJA变送器使用BT200调零
通过BT200上的单键操作调零。
1)选择参数：“J10:ZERO ADJ”；
2)改变显示参数的设置点(0%)到实际测量值(%)；
3)按ENTER两次。
例如:在测量罐体液位时，如果实际液位不能变到零来进行调零，可将输出调整到一个与实际液位值相应的参考值，这个实际液位值可通过玻璃柱位读出。
用：“J10:ZERO ADJ”，如果当前输出为41.0%，则输入当前实际于45%按ENTER键两次，输出变为45%。
2、EJA变送器的测量范围设置
测量范围的设置可以使用测量设置钮和BT200的参数设置功能进行测量范围的设置。
①EJA变送器使用测量设置钮
使用测量设置钮应当按下列步骤改变上、下限值设定。例将测量范围改变成0-3MPa：
1)将EJA变送器及测试仪表连接好，并至少预热5min；
2)按动测量范围设置钮；
3)在高压侧加0MPa压力(大气压)；
4)调节外部调零螺钉(减少或增加输出)；
5)调节外部调零螺钉，直至输出信号为0%(1VDC)，下限设置完毕；
6)按动测量设置钮；
7)在高压侧加3MPa压力；
8)调节外调零螺钉(减少或增大输出)；
9)调节外调零螺钉，直至输出信号为100%(5VDC)，上限值设置完毕；
10)按动测量范围设置钮；
11)变送器回到正常状态，其测量范围设置为0-3MPa。
注意：
A、完成上、下限设置后，不能立即断电。如设置完后30s内断电，则设置会回到原设定值。
B、通过改变下限值可自动设置上限值，即上限值=原上限值+(新下限值-原下限值)。
C、设置测量范围时，如不动测量范围设置钮或外调零螺钉，变送器会自动恢复正常状态。
②利用参数设置功能
1)测量单位位置(C20:PRESS UNIT)。用以下步骤改变单位例如，将“mmHg”换为“MPa”用∧或∨键选择出MPa，按ENTER键两次，确定输入，按F4(OK)键认可。
2)设置测量范围的上下限值(C21:下限值；C22:上限值)。改变可设定值，测量时的实际量程由上下限值确定，即量程值=上限值-下限值
注意：
A、改变下限值时，上限值也自动随之改变，因此量程不变改变上限值，下限值不随之改变，因此量程改变。
B、调校范围的上、下限值在-32000～+32000内，多达5位数(小数点除外)。
例如，将当前0-3MPa的下限值改设为0.5MPa，输入“0.5”按ENTER键两次，确定输入，按F4(OK)键确认，为使量程恒定上限值将自动改变。
3)实际输入时量程改变的设置(H10:AUTO LRV；H11:AOUT HRV)。本功能允许上下限值根据实际输入值而自动设置。
如果上下限值被设定，则C21：“L0W RANGE”和C22：“HIGH RANGE”也同时随着改变。
例如，当前测量范围为0-3MPa，改下限值为0.5MPa。施加的0.5MPa输入压力，并进行如下操作：按ENTER键两次，下限值变为0.5MPa，按F4(OK)键认可，上限值自动改变以保证量程不变，C21和C22同时改变。
