高压配电电容柜断路器误跳闸故障处理

2017/4/4 22:29:04 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/1317.html

昌晖仪表工程师在《高压配电电容柜断路器误跳闸故障处理》文章中分享2个案例,介绍电容柜断路器误跳闸故障分析和故障处理过程的经验,是电工值得一读的干货技术文章。

电容柜断路器误跳闸故障案例1
故障设备:某矿山10kV供电系统中的电容柜。
故障现象:在操作3#高压开关柜时,引起电容柜断路器误跳闸。3#柜控制一台高压电动机的工作,需要经常进行合闸和分闸操作,只好让电容柜停止运行,由此导致功率因数严重降低,每月被供电公司罚款数千元,造成了直接的经济损失。
诊断分析:
①对3#柜试验性地进行合闸和分闸,重复几次,电容柜每次都要跳闸。
②仔细检查两台柜子的控制线路,元器件没有损坏,接线正确无误,不存在接触不良的问题。
③用兆欧表检测电容柜的绝缘,发现有接地现象,其原因是与出口继电器相连接的一个连接片出了问题,套在连接片上的黄蜡管破损,导致连接片碰到金属底板上而接地。
④更换黄蜡管后.再次进行试验,故障仍未排除,电容柜还是跳闸。
⑤再用兆欧表检测3#柜的绝缘,发现控制回路中也有接地现象。进一步检查,是控制开关的触点与转轴之间的绝缘套管擦破,转轴又与金属面板相连,因此触点接地。
故障处理:更换绝缘套管、然后再次对3#柜进行合闸和分闸,电容柜没有出现跳闸现象。
【昌晖仪表经验总结】在此故障案例中存在两处接地故障。在控制开关上,触点和导线很多,接地的现象时有发生,在诊断接地故障时,不要忽视这个环节。

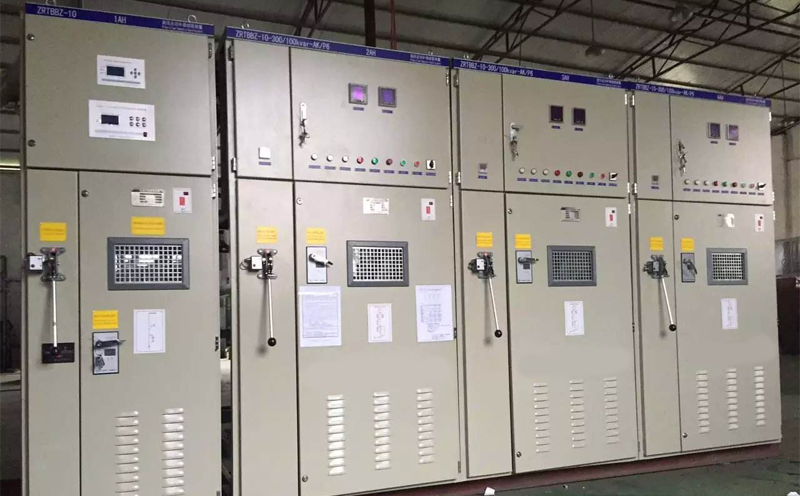

高压配电电容柜-//www.e-cumulus.com/tech/1317.html

电容柜断路器误跳闸故障案例2
故障设备:某高压配电室中的10kV电容柜。
故障现象:电容柜投入运行时,过电压保护经常动作、引起断路器跳闸,有时几次合闸都不能成功。
诊断分析:
①检查10kV系统的电压,在正常状态,不存在过压问题,分析可能是保护装置误动作。
②电容柜中过电压继电器的型号是DI-11/220。检查过电压保护的整定值、二次动作电压Udz为110V,时间为4s,返回系数为0.9(返回电压为99V)。
③从表面上看,如果系统电压正常,过电压继电器就不会动作。但是系统实际的运行电压是10.5kV,电压互感器的变比是10000/100,由此可知一次侧正常运行电压为105V。如果电压波动+5%,就会超过110V,引起过电压继电器动作。而返回电压为99V,一般来说,如果没有短路故障,电压不会下降到这个数值,所以继电器动作后难以返回,4s后断路器就会跳闸断电。
故障处理:重新进行整定,动作电压可以接近1.1倍额定电压;返回系数可以提高到0.95;而动作时间可以缩短到2s左右。
