五个步骤轻松搞定罗斯蒙特3051压力变送器安装和调试

2017/3/2 17:39:00人评论次浏览分类:变送器 文章地址://www.e-cumulus.com/tech/1276.html

罗斯蒙特3051压力变送器在我国各行业均有使用,昌晖仪表总结安装调试罗斯蒙特3051压力变送器的经验分享给大家,通过安装变送器、 设置跳线、 接线通电、 参数设置和量程调整五个步骤搞定3051变送器安装与调试。

罗斯蒙特提出的安全警示
罗斯蒙特在安装3051压力变送器的技术文档中对安全操作做出规定,需要大家在施工中严格遵循规范,文档中的原文如下:
1、爆炸可能会导致死亡或者重伤:
变送器在爆炸性环境下安装必须符合地方、国家和国际的相关标准、规范以及准则。请查阅罗斯蒙特 3051产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。
• 当在爆炸性气体环境下连接HART手操器之前,应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。
• 通电时,不得在爆炸性/易燃性环境下拆卸变送器表盖。

2、触电会导致死亡或者重伤:
• 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。本产品关键零部件是膜头,请注意在安装及使用过程中不要损伤。

步骤 1:安装罗斯蒙特3051压力变送器

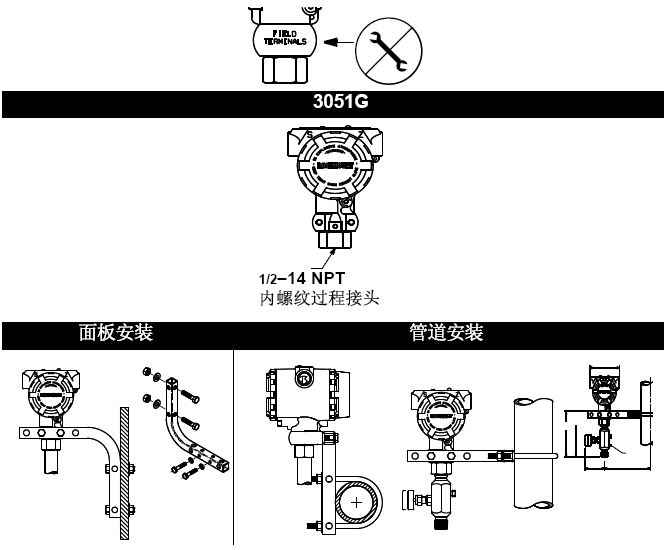

①不要直接在压力变送器电子外壳上施加转矩。为了避免外壳损坏,只可以在六角形的过程接头上施加转矩。

不要直接在3051压力变送器外壳上施加转矩


压力变送器测量液体压力时安装要求压力变送器测量气体压力时的安装要求
①将分流接头安装于管道侧面。 ①将分流接头安装于管道的侧面或顶部。
将罗斯蒙特3051压力变送器安装在分流接头的侧面或底部。 ②将罗斯蒙特3051压力变送器安装在分流接头水平位置或顶部。
压力变送器测量液体压力时安装要求压力变送器测量气体压力时的安装要求

压力变送器测量蒸汽压力时的安装要求
①将分流接头安装于管道侧面。
②将罗斯蒙特3051压力变送器安装在分流接头的侧面或底部。
③将引压管内充满冷却水。
压力变送器测量蒸汽压力时的安装要求

表压压力变送器的方向
低压侧压力口(大气压参考端)位于表压压力变送器的脖颈处,在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间,在变送器上360度环绕。 (见图 1.) 保持通道的畅通, 包括但不限于由于安装变送器时产生的喷漆,灰尘和润滑脂,以至于保证过程通畅.表压压力变送器低压侧的压力口

表压压力变送器低压侧的压力口
图1 表压压力变送器低压侧的压力口

步骤 2:设定跳线
如果没有安装报警(alarm)或写保护(securit)的跳线,变送器会按照默认的方式进行工作,即报警设定在high,写保护设定在off。
①如果变送器已经安装,确保回路的安全,然后关闭电源。
②拆下与接线端子相对一侧的表盖。注意:不要带电在爆炸性气体环境下拆卸变送器。
③重新设置跳线。不要接触导线和接线端子。跳线在变送器的位置以及ON和OFF的位置参见图2。
④重新安装变送器的表盖。为了符合防爆的要求,表盖必须拧到底。

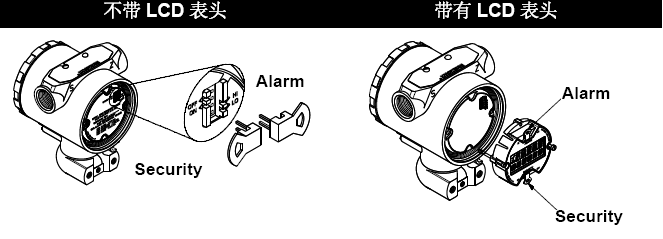

3051G变送器电子线路板
图2 3051G变送器电子线路板


步骤 3:罗斯蒙特3051压力变送器接线通电
按照下列步骤进行接线:
①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到 “PWR/COMM+” 接线端子上,负极导线接到 “–”接线端子上。注意不得将带电信号线与测试端子(test)相连,因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果。为了保证正确通讯,应使用24AWG或更高的电缆线,但是不要超过5000英尺(1500米)。
③用导管塞将变送器壳体上未使用的导管接口密封。
④如果可以,安装接线时使用一个滴水环管。使滴水环管的底部低于导管连接口和变送器壳体。
⑤重新拧上表盖图3为3051G变送器供电及与HART手操器通讯的接线图。

3051压力变送器接线原理图(4-20mA变送器)
图3 接线原理图(4–20mA 变送器)

电源
直流电源的波动应该小于2%。总的负载电阻等于信号线电阻,显示仪表、指示仪以及相关部件的负载电阻的总和。应注意,若使用本质安全栅,则安全栅的电阻必须计入其中。回路最大电阻=43.5(电源电压–10.5)

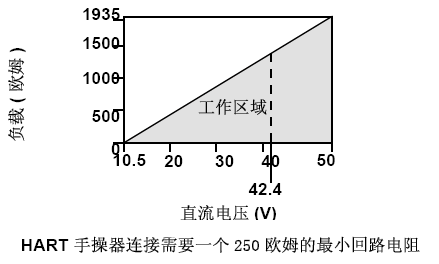

3051压力变送器负载极限 (4-20mA 变送器)
图4 负载极限 (4-20mA 变送器)


步骤 4: 参数设置
有记号() 标记的为基本的设置参数。作为配置和启动过程的一部分,这些参数必须设定。

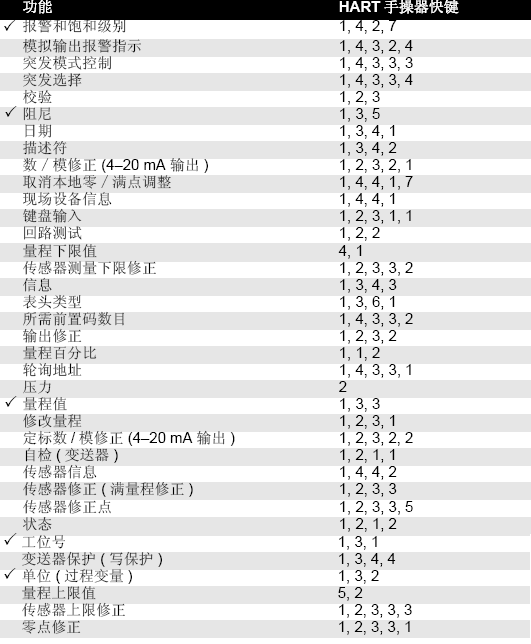

3051压力变送器参数设置表

步骤 5::量程调整
注意:罗斯蒙特公司(Rosemount Inc.)出厂的变送器已完全按照用户要求或按照默认的满量程进行了校验。

零点修正
零点修正是用来补偿安装位置影响的单点调节方式。如果零点的偏移量不超过实际零点的3%,按照下述“使用HART手操器”的指导进行操作;如果超过3%,按照下述“使用变送器的零点调节按钮”的指导进行操作。

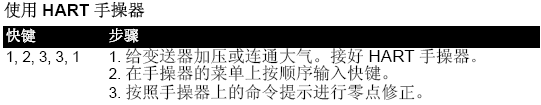

HART手操器调整3051变送器零点操作步骤

使用变送器零点调节按钮快键步骤
①松开电子壳体上防爆牌的螺钉,旋转防爆牌,露出零点调节按钮。
②给变送器加压,压力值等于4mA输出对应的压力值。
③按下零点调节按钮2秒钟,检查输出是否变成4mA。带有表头的变送器会显示“ZERO PASS”。

进行到这个步骤,罗斯蒙特3051压力变送器的安装和调试就完成了。但厂家技术文档中还提到了产品认证,这是提醒大家要注意检查变送器铭牌上关于认证的信息,避免危险工况使用了不适宜的认证产品,而引发安全事故。

在欧洲产品认证很常见,大家可参阅本站提供的《出口欧洲防爆仪表获IECEx和ATEX双认证有利于简化出口程序》文章,对防爆认证加深了解。罗斯蒙特3051压力变送器同样提供了各种使用认证,以满足不同防爆工况的使用要求。

罗斯蒙特3051压力变送器危险场所的使用认证
北美认证-厂家互检 (FM)
[E5] 隔爆认证适用于认证等级的第一级,第一部分,B、C和D组; 防尘防燃认证适用于第二级,第一部分,E、F和G组;第三级,第一部分,室内和室外(NEMA 4X) 危险场所;工厂密封。
[I5] 本质安全认证适用于认证等级的第一级,第一部分,A、B、C和D组;第二级,第一部分,E、F和G组;若按照罗斯蒙特图纸3031-1019进行连接,适合于第三级,第一部分;非易燃性认证适用于 第一级,第二部分,A、B和C和D组。实体参量请参阅受控图纸3031-1019

中国国家质量技术监督局认证
[E3] 中国防燃认证
国家级仪器仪表防爆安全监督检验站 (NEPSI)
电子仪器组别 IIB+H2;
温度等级T3~T5
防护类型: 防燃 - Ex d
[I3] 中国本质安全认证
国家级仪器仪表防爆安全监督检验站(NEPSI)
电子仪器组别 IIC;
温度等级 T3/T4
防护类型: Exia IIC T3/T4

组合认证当指定了防爆类型时,必须提供不锈钢的防爆认证铭牌。一旦一个带着标有多种防爆功能铭牌的变送器安装之后,就不能重新安装而用于其它防爆场合。永久的标记这些防爆铭牌,以便同没有应用的防爆功能区分开来。
