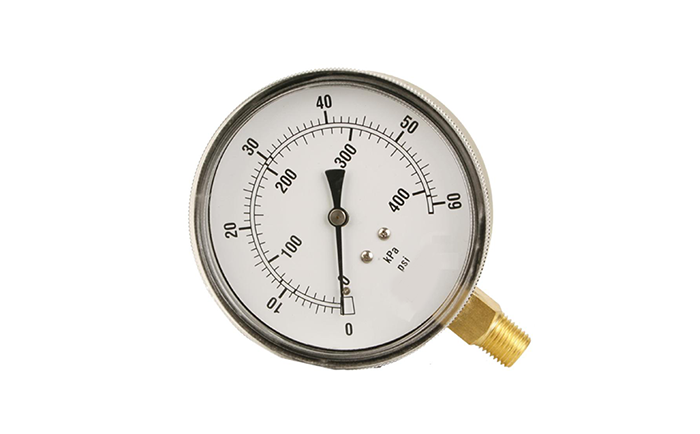

弹簧管压力表允许误差如表1所示。现以一只测量范围为0-1.6MPa，精度1.6级的压力表为例，详细介绍压力表的示值误差、回程误差、轻敲位移、零位误差的计算方法
表1 弹簧管压力表的允许误差表
|
准确度等级 |
允许误差%（按量程的百分数计算） |
|||
|
零位 |
测量上限的90%-100% |
其余部分 |
||
|
带止销 |
不带止销 |
|||
|
1.0 |
1.0 |
±1.0 |
±1.6 |
±1.0 |
|
1.6（1.5） |
1.6 |
±1.6 |
±2.5 |
±1.6 |
|
2.5 |
2.5 |
±2.5 |
±4.0 |
±2.5 |
|
4.0 |
4.0 |
±4.0 |
±4.0 |
±4.0 |
注2、压力表最大允许误差应按其量程百分比计算。
1、示值误差计算
在弹簧管压力表测量范围内，示值误差应不大于表1所规定的允许误差，则测量上限(90%-100%)的误差为：△=（1.6-0）×（±2.5%）=±0.04MPa；其余部分的误差为：△=（1.6-0）×（±1.6%）=±0.0256MPa
2、回程误差计算
在弹簧管压力表测量范围内，回程误差应不大于表1所规定的允许误差绝对值。回程误差为：|△|=|±0.0256|=0.0256MPa
3、轻敲位移
轻敲压力表表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的二分之一。则轻敲位移的允差为：50%×|△|=50%×|±0.0256|=0.0128MPa
4、零位误差计算
零位允许误差有带止销和不带止销之分，其应不大于表1所规定的允许误差。
本例的压力表是不带止销的，其零位误差为：1.6×|△|=1.6×|±0.0256|=±0.041MPa
