1、主要项目的校准方法

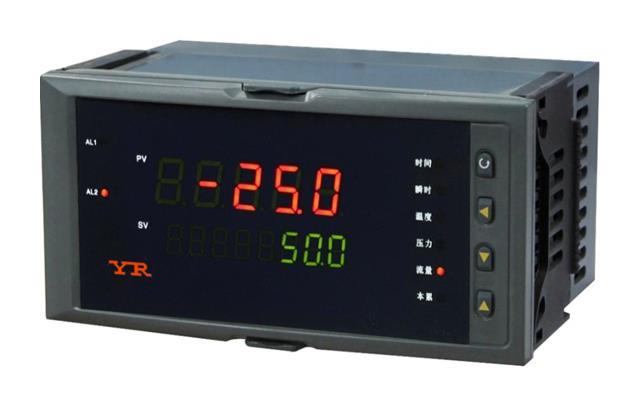

YR-GFK智能流量积算仪的校准主要是对其内部配置的流量输入、温度补偿输入、压力补偿输入、瞬时流量显示、瞬时流量变送输出等几个方面的转换误差进行校准。
1.1 温度补偿输入的校准
①对流量积算仪温度补偿输入通道正确组态
YR-GFK智能流量积算仪温度补偿输入信号可以为热电阻、热电偶、电流和电压信号，通过仪表二级参数可对温度补偿输入信号类型进行切换，校准前必须按照现场使用要求对温度补偿输入相关参数正确组态。
仪表与温度补偿输入相关的二级参数如下：
T-dp 温度补偿显示的小数点
T-n 温度补偿的输入类型
T-b 温度补偿的的零点迁移（校验时才用调整）
T-K 温度补偿的量程比例（校验时才用调整）
T-L 温度补偿量程下限
T-H 温度补偿量程上限
在此以Pt100输入为例说明参数设置情况：T-dp=1，T-n=14，T-b和T-K保持出厂设置不变，T-L=-200，T-H=650。
②温度补偿输入校准设备和接线图
对YR-GFK智能流量积算仪温度补偿输入（Pt100铂电阻）转换误差用标准电阻箱ZX54进行校准，线路连接如图2所示；而热电偶及电流电压的转换误差用高精度过程校验仪作为信号发生器进行校准，线路连接如图3-图6所示。

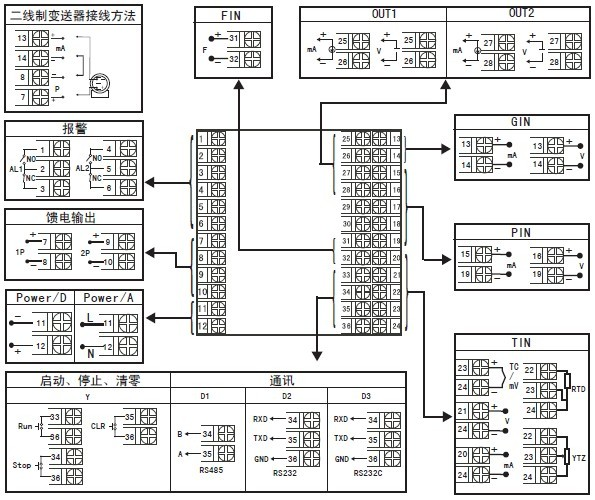

图1 YR-GFK智能流量积算仪接线图

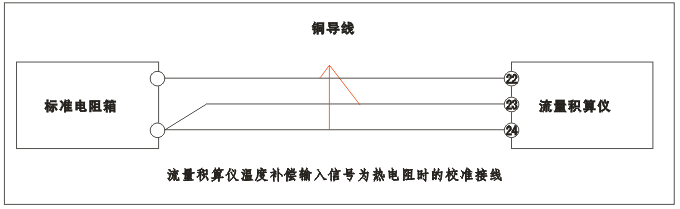

图2 YR-GFK智能流量积算仪温度补偿输入为热电阻时的校准接线

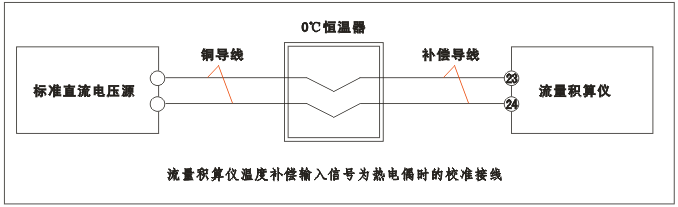

图3 YR-GFK智能流量积算仪温度补偿输入为热电偶时的校准接线

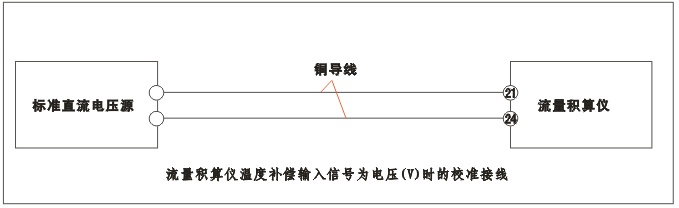

图4 YR-GFK智能流量积算仪温度补偿输入为电压（V）时的校准接线
图5 YR-GFK智能流量积算仪温度补偿输入为电压（mV）时的校准接线
图6 YR-GFK智能流量积算仪温度补偿输入为电流（mA）时的校准接线
如图2接线，从22#、23#、24#端子输入电阻信号Rt1、Rt2、Rt3、Rt4、Rt5，从Pt100分度表查得理论温度值t1、t2、t3、t4、t5，通过智能流量积算仪的温度补偿显示中会依次显示t′1、t′2、t′3、t′4、t′5（上行程）)和t″1、t″2、t″3、t″4、t″5（下行程）。上行程和下行程中的显示值与对应点的理论温度值的差视为误差Δt，从各测量点的误差中选出最大的误差Δtmax，则流量积算仪温度补偿输入转换误差
其中tH为流量积算仪温度补偿量程上限值，tL为流量积算仪温度补偿量程下限值。
④温度补偿输入校准实例
下面以流量积算仪温度补偿输入为Pt100铂电阻（测量范围0-320℃）为例，按上述方法进行校准，得出以下一组数据，从而得出温度补偿转换误差。

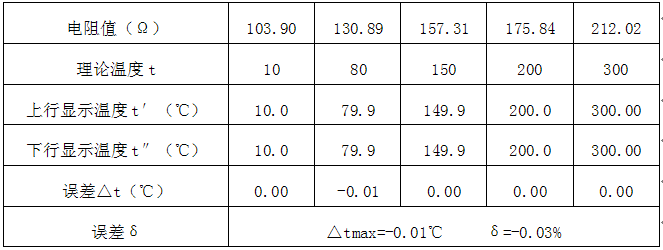

温度补偿输入为Pt100铂电阻 （测量范围0-320℃）的校准数据
⑤结果处理
从以上表中得出温度补偿输入的转换误差，可根据智能流量积算仪误差技术要求判断其是否合格。如在校准过程中发现偏差，可调整仪表二级参数T-B和T-K，直至满足要求为止。
1.2 压力补偿输入的校准
①对流量积算仪压力补偿输入通道正确组态
YR-GFK智能流量积算仪压力补偿输入信号可以为电流和电压信号，通过仪表二级参数可对压力补偿输入信号类型进行切换，校准前必须按照现场使用要求对压力补偿输入相关参数正确组态。
仪表与压力补偿输入相关的二级参数如下：
P-dp 压力补偿显示的小数点
P-n 压力补偿的输入类型
P-b 压力补偿的的零点迁移（校验时才用调整）
P-K 压力补偿的量程比例（校验时才用调整）
P-L 压力补偿量程下限
P-H 压力补偿量程上限
在此以压力补偿输入信号为4-20mA（量程为0-1.6MPa）为例说明参数设置情况：P-dp=3，P-n=28，P-b和P-K保持出厂设置不变，P-L=0.000，P-H=1.600
②压力补偿输入校准设备和接线图
对YR-GFK智能流量积算仪压力补偿输入转换误差用高精度过程校验仪作为信号发生器进行校准，线路连接如图7、图8所示。

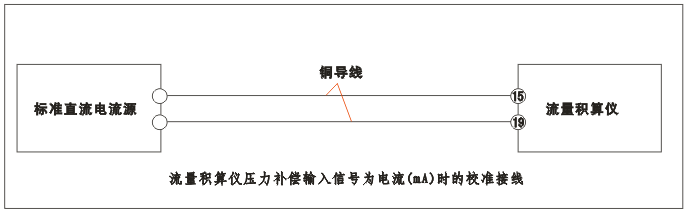

图7 YR-GFK智能流量积算仪压力补偿输入为电流（mA）时的校准接线

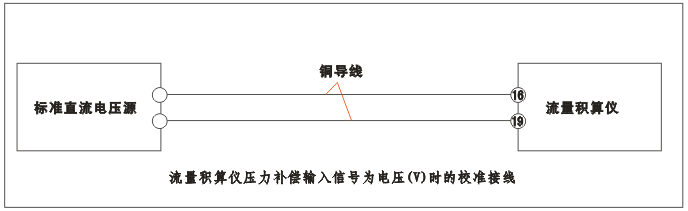

图8 YR-GFK智能流量积算仪压力补偿输入为电压（V）时的校准接线
③压力补偿输入校准方法
如图7接线，从15#、19#端子输入电流信号P1、P2、P3、P4、P5，通过智能流量积算仪的压力补偿显示中会依次显示P′1、P′2、P′3、P′4、P′5（上行程）)和P″1、P″2、P″3、P″4、P″5（下行程）。上行程和下行程中的显示值与对应点的理论压力值的差视为误差ΔP，从各测量点的误差中选出最大的误差ΔPmax，则流量积算仪温度补偿输入转换误差
，其中PH为流量积算仪压力补偿量程上限值，PL为流量积算仪压力补偿量程下限值。④结果处理

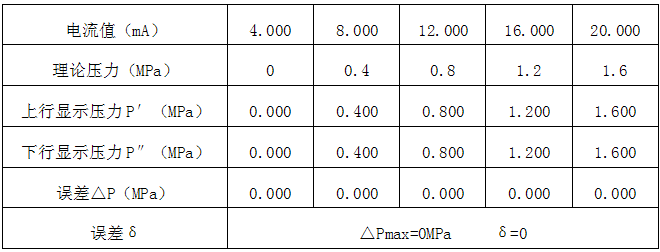

压力补偿输入为4-20mA （测量范围0-1.6MPa）的校准数据
从上表中得出流量积算仪压力补偿输入的转换误差，可根据智能流量积算仪误差的技术要求判断其是否合格。在校准过程中出现偏差时，可调整仪表二级参数P-B和P-K，直至满足要求为止。
1.3 流量输入的校准
①对流量积算仪流量输入通道正确组态
YR-GFK智能流量积算仪流量输入信号类型有电流、电压和频率三种，可以通过仪表二级参数修改流量输入类型，这样就可以轻松适配市场上常见的各种流量传感器。校准前必须按照现场流量传感器技术要求对流量输入相关参数正确组态。
仪表与流量输入相关的二级参数如下：
F-dp 流量（线性、差压）显示的小数点
F-n 流量（线性、差压）的输入类型
F-b 流量输入的的零点迁移（校验时才用调整）
F-K 流量输入的量程比例（校验时才用调整）
F-L 流量输入量程下限
F-H 流量输入量程上限
在此以差压式流量计的差压变送器4-20mA（量程为0-40kPa）输出为例说明参数设置情况：F-dp=2，F-n=28，F-b和F-K保持出厂设置不变，F-L=0.00，F-H=40.00
②流量输入校准设备和接线图
对YR-GFK智能流量积算仪流量输入转换误差用高精度过程校验仪作为信号发生器进行校准，线路连接如图9、图10和图11所示。

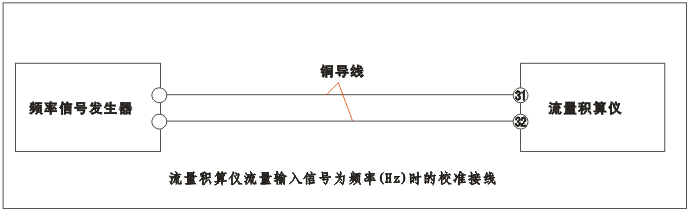

图9 YR-GFK智能流量积算仪流量输入为频率（Hz）时的校准接线

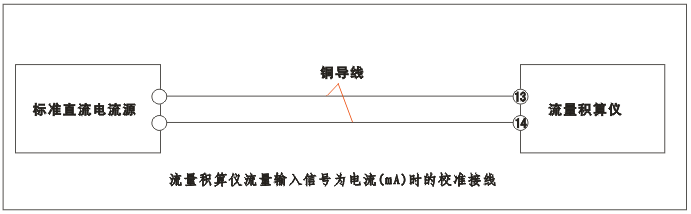

图10 YR-GFK智能流量积算仪流量输入为电流（mA）时的校准接线

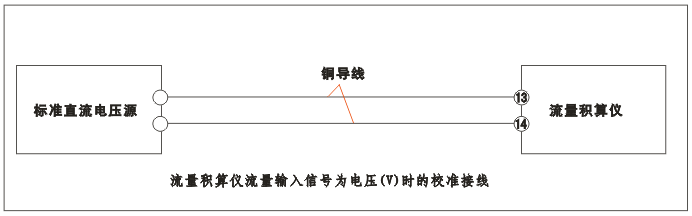

图11 YR-GFK智能流量积算仪流量输入为电压（V）时的校准接线
③流量输入误差校准方法
按照流量输入接线图接线，从31#、32#端子输入频率信号或从13#、14#端子输入电流/电压信号F1、F2、F3、F4、F5，通过智能流量积算仪的流量输入显示中会依次显示F′1、F′2、F′3、F′4、F′5（上行程）)和F″1、F″2、F″3、F″4、F″5（下行程）。上行程和下行程中的显示值与对应点的理论流量输入值的差视为误差ΔF，从各测量点的误差中选出最大的误差ΔFmax，则流量积算仪流量输入转换误差
其中FH为流量积算仪流量输入量程上限值，FL为流量积算仪流量输入量程下限值。
④流量输入校准实例

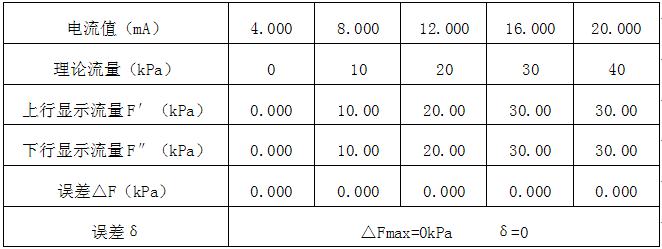

差压式流量计的差压变送器4-20mA（量程为0-40kPa）输出的校准数据
1.4 瞬时流量的校准
流量积算仪的瞬时流量与流量输入、补偿信号输入、数学模型和K系数都有关系，要获得准确的瞬时流量显示就需要对流量积算仪进行正确的编程组态。
①正确进行流量积算仪编程
在对仪表编程之前，需要仔细阅读流量积算仪说明书（可参阅），然后才进行相关编程。
在此举例说明YR-GFK智能流量积算仪编程过程：
孔板测量某汽体，差压输入，压力和温度补偿，无瞬时流量变送输出,要求差压小于10kPa时，流量不累积。系统有关数据如下：
差压变送器：4-20mA，量程：0-80KPa
压力变送器：1-5V，量程：0-3MPa
温度变送器：4-20mA，量程：0-300℃
工作点大气压力(PA)：0.08MPa
标况密度：ρ20=2Kg/m³
当工作压力(补偿压力)P=3MPa，工作温度T=300℃时，最大流量M=100t/h。
仪表选型：YR-GFK802-80-AAA-HL-2P
根据公式：
②参数设定如下：

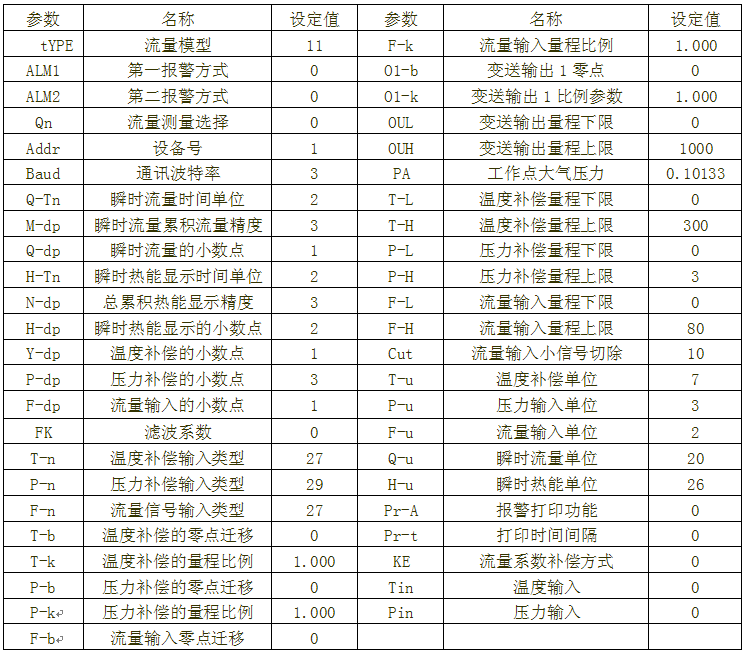

a、进入二级参数设定：

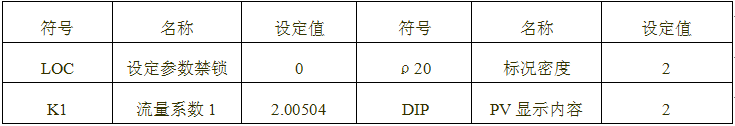

b、退出二级参数设定，进入一级参数设定：

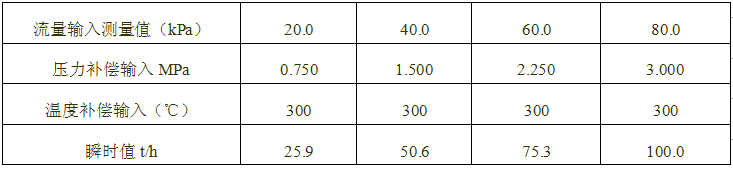

c、仪表校正瞬时流量校对：
2、小结
对于一般智能流量积算仪来说,对温度补偿、压力补偿、流量输入、瞬时流量变送输出四个主要参数进行校准已经可以满足其使用要求。必要时,可对报警功能、积算误差、时钟、密度计算等功能性检查。
