直流单笔电桥
直流单臂电桥又称惠斯登电桥，是一种精密测量中值电阻(1Ω～1MΩ的直流平衡电桥。通常用来测量各种电机、变压器及电器的直流电阻。常用的有QJ23型携带式直流单臂电桥，图1为它的面板图。
图1 QJ23型直流单臂电桥面板图
①直流单臂面板图说明
a、比率臂转换开关共分七挡，分别是0.001,0.01,0.1,1,10,100,1000。
b、比较臂转换开关由四组可调电阻串联而成，每组均有九个相同的电阻，分别为九个1Ω，九个10Ω，九个100Ω，九个1000Ω。调节面板上的四个读数盘，可得到0～99990范围内任意一个电阻值(其最小步进值为1Ω)。
c、被测电阻接线端钮。
d、按钮开关。B为电源开关，G为检流计支路开关。电桥不用时，应将G锁住(顺时针旋转)，以免检流计受振损坏。
e、检流计机械调零旋钮。
f、外接电源接线端钮。
g、检流计短路片及内、外接端钮。当使用机内检流计时，短路片应与“外接”端连接。当使用外接检流计时，短路片应与“内接”端连接。外接检流计从“外接”端与公共端接入。
②单臂直流电桥测量步骤
a、将检流计锁扣打开，调节机械调零旋钮，使检流计指针指向零。
b、接上被测电阻Rx，根据It阻值范围选择适当倍率，使最高倍率(×1000))示数不为零为宜。
c、测量时，先按下电源按钮“B”，再按下检流计按钮“G”，
若检流计指针偏向“+”，则应增大比较臂电阻；若指针偏向“-”，则应减小比较臂电阻。调解平衡过程中不能把检流计按钮按死，待调到电桥接近平衡时，才可将检流计按钮锁定进行细调，直至指针调零，电桥达到平衡。
d、根据比率臂和比较臂，按下式计算被测电阻Rx的值：Rx=比率臂比率×比较臂电阻
使用直流单臂电桥注意事项
a、测量前先将检流计指针调零。
b、注意测量范围。直流单臂电桥以测量10～1MΩ电阻为宜。用粗短导线将被测电阻牢固地接至标有“Rx”的两个接线端钮之间，尤其是测量小电阻时(如小于0.1Ω时)，引线电阻和接触电阻皆不可忽略，避免带来很大测量误差。

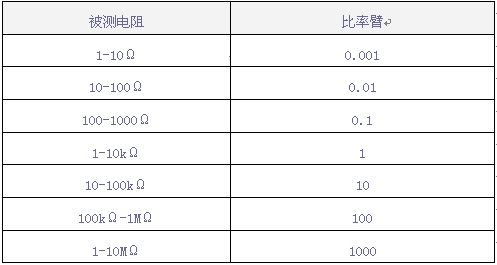

c、根据被测电阻的大小，选择适当的桥臂比率。在选择比率臂倍率时，应使比较臂的4挡电阻都能用上。这样容易把电桥调到平衡，保证测量结果的有效数字，提高其测量精度。比率臂比率选择如下表3所示。
d、电流线路接通后，按钮不可长时间按下，以免标准电阻因长时间通过电流而使阻值改变。
e、测量电感线圈的直流电阻时，应先按下电源按钮，再按检流计按钮；测量结束，应先断开检流计按钮，再断开电源，以免被测线圈的自感电动势造成检流计的损坏。
f、发现电池电压不足时应及时更换，否则将影响检流计的灵敏度，外接电源时，应符合说明书上规定电压值。若长时间不用，应取出电池。
g、电桥使用完毕，应先切断电源，然后拆除被测电阻，还要将检流计锁扣锁上，以防搬动过程中振坏检流计。对于没有锁扣的检流计，应将按钮断开，它的常闭接点会自动将检流计短路，从而使可动部分得到保护。
h、测量高阻值(大于1MΩ电阻时，因电路中电流较小，平衡点不明显，可使用外接电源和高灵敏度检流计，但外接电压应按规定选择，过高会损坏桥臂电阻。
直流双臂电桥
直流双臂电桥又称凯尔文电桥，是一种适用于测量1Ω以下的小电阻。在电气工程中，常常要测量金属的电导率、分流器的电阻值、电机或变压器绕组的电阻值等，在用直流单臂电桥测量这些小阻值电阻时，接线电阻和接触电阻会给测量结果带来不可忽视的误差。直流双臂电桥正是为了消除和减小这种误差而设计的。图2为直流双臂电桥QJ103型面板图。

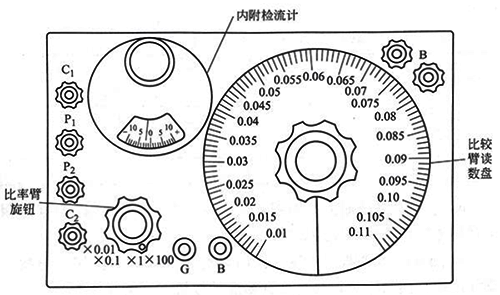

图2 直流双臂电桥QJ103型面板图
调节比率臂和比较臂转盘使电桥平衡，则：被测电阻Rx=比率臂比率×比较臂电阻
使用直流双臂电桥方法与直流单臂电桥基本相同，但还应注意：

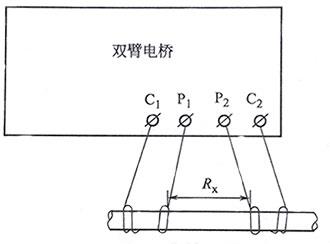

①直流双臂电桥有四个接线端，即Pl，P2，C1，C2，其中P1、P2是电位端钮，C1、C2是电流端钮。被测电阻的电流端钮和电位端钮应与双臂电桥的对应端钮正确连接。当被测电阻没有专门电位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内侧的一对导线接到电桥的电位端钮上，两对接头线不能绞在一起，接线图如图2所示。
图3 直流双臂电桥QJ103型面板图
②连接导线应尽量短而粗，导线接头要除尽污物，应接触良好，并且要连接牢靠，尽量减少接触电阻，以提高测量精度。
③直流双臂电桥工作电流很大，测量时“B”按钮不要锁定，且使用电池测量时，操作速度要快，以避免耗电过多。测量结束后，应立即切断电源。
