双踪示波器能直接观察电信号的波形，分析和研究电信号的变化规律，还可测试多种电量，如：幅值、频率、相位差和时间等。若配以传感器，还能对一些非电量进行测量。本文以SR-8型双踪示波器为例介绍它的面板旋钮、双踪示波器使用方法和使用注意事项。
SR-8型双踪示波器使用
SR-8型双踪示波器是全晶体管化的便携式通用示波器。它的频带宽度为DC15MHz，可以同时观察和测定两种不同电信号的瞬间过程，并把它们的波形同时显示在屏幕上，以便进行分析比较。该双踪示波器可以把两个电信号叠加后再显示出来，也可作单踪示波器使用。
①Y轴系统
Y轴系统的前置放大器分别由两个结构相仿的电路组成，借助电子开关能同时观察和测定两个时间信号，因此，双踪示波器前置通道YA和YB的性能和精度是相同的。
a、输入灵敏度：10mV/div～20V/div，按1-2-5进位分11档级，处于校准位置时，误差≤5%，微调增益比≥2.5:1。
b、频带宽度。“AC”(交流耦合)：10Hz～15MHz，≤3dB；“DC”(直流耦合)：0～15MHz，≤3dB。
c、输入阻抗。直接输入，1MΩ/35pF。经探极耦合(10:1)，10MΩ/15pF。
d、最大输入电压。DC耦合：250V[DC+(ACP-P)]。AC耦合：500V(ACP-P)。
②X轴系统
a、描速度：0.2μs/div～ls/div，按1-2-5进位分21档级，误差≤5%。微调比＞2.5:1。扩展×10时，其最快扫描速度可以达到20ns/div。误差除了0.2μs/div档≤15%外，其余各档均≤10%。
b、频带宽度。OHz～500kHz，≤3dB。
c、输入阻抗。1MΩ/35pF。
d、X外接灵敏度≤3V/div。
③双踪示波器主机校准信号
a、波形，矩形波。
b、频率：1kHz，误差≤2%；幅度：1V，误差≤3%；工作环境：温度为(-10～+40)℃；相对湿度85%。电源：电压为220V±10%，频率为50Hz±4%。功率消耗：约55V.A。连续工作时间：8h。
SR-8型双踪示波器面板旋钮及说明
新手在双踪示波器使用前必须认真阅读示波器说明书，熟悉双踪示波器面板上各个按钮的工作及使用方法，才能在测量过程中正确、熟练使用双踪示波器。SR-8型双踪示波器面板图如图所示。

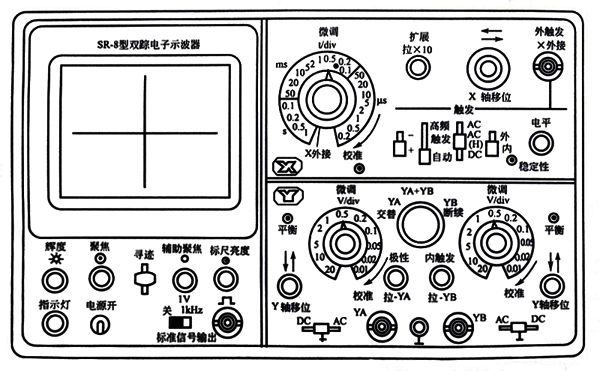

SR-8型双踪示波器面板图
①双踪示波器显示部分
a、“电源开”。控制SR-8型双踪示波的总电源开关。当此开关接通后，指示灯立即发光，表示双踪示波器已接通电源。
b、“指示灯”。为接通电源的指示标志。
c、“*-辉度”。用于调节双踪示波器波形或光点的亮度。顺时针转动时，亮度增加；逆时针转动时，亮度减弱直至显示亮度消失。
d、“⊙-聚焦”。用于调节双踪示波器波形或光点的清晰度。
e、“○-辅助聚焦”。它与“聚焦”控制旋钮相互配合调节，提高双踪示波器显示器有效工作面内波形或光点的清晰度。
f、“⊕-标尺亮度”。用于调节示波器坐标轴上刻度线亮度的控制旋钮。当顺时针旋转时，刻度线亮度将增加；反之则减弱。
g、“寻迹”。当按键向下按时，偏离荧光屏的光点回到显示区域，从而寻到光点的所在位置，实际上它的作用是降低Y轴和X轴放大器的放大量，同时使时基发生器处于自励状态。
h、“校准信号输出”。此插座为BNC型。双踪示波器使用过程中校准信号由此插座输出。
②双踪示波器Y轴插件
a、显示方式开关。用作转换两个Y轴前置放大器YA及YB工作状态的控制件，它有五个作用位置。
◆“交替”，YA和YB通道处于交替工作状态。它的交替工作转换是受扫描重复频率所控制，以便显示双踪信号。
◆“YA”，YA通道放大器单独工作。示波器作为单踪示波器使用。
◆“YA+YB”，YA和YB两通道同时工作。通过YA通道的“极性”作用开关，可以显示两通道输入信号的和或差。
◆“YB”，YB通道放大器单独工作，“断续”受电子开关自励振荡频率(约200kHz)的控制，使两通道交换工作，从而显示双踪信号。
◆“断续”，电子开关以250kHz的固定频率，轮换接通YA和YB通道，实现双踪显示，在双踪示波器使用过程中于信号频率较低时。
b、“D-┻-AC”——Y轴输入选择开关。用以选择被测信号反馈至示波器输入端的耦合方法。置于“DC”位置时，能观察到含有直流分量的输入信号。当置于“AC”位置时，只耦合交流分量，切断输入信号中含有的直流分量。当开关置于“┻”位置时，Y轴放大器的输入端与被测输入信号切断，双踪示波器内放大器的输入端接地，这时很容易检查地电位的显示位置，它有操作简便的优点，一般在测试直流电平时作参考用。
C、“微调Y/div”——灵敏度选择开关及其微调装置
灵敏度选择开关系套轴装置，黑色旋钮是Y轴灵敏度的粗调装置，从10mV/div～20V/div分11个档级，可按被测信号的幅度选择最适当的档级，以便观测。当“微调”装置的红色旋钮以顺时针方向转至满度时，即“校准”位置，可按黑色旋钮所指示的面板上标称值读取被测信号的幅度值。“微调”的红色旋钮是用来连续调节输入信号增益的细调装置，当此旋钮以逆时针转到满度(非校准位置)处时，其变化范围应大于2.5倍，因此，可连续调节“微调”装置，以获得各挡级之间的灵敏度覆盖。唯在作定量测试时，此旋钮应处在顺时针满度的“校准”位置上。
d、“平衡”。当Y轴放大器输入级电路出现不平衡时，显示的光点或波形会随“V/div”开关的“微调”转动而作Y轴轴向位移，“平衡”控制器可把这种变化调至最小。
e、“↓↑-Y轴移位”。双踪示波器使用中它是用来调节波形或光点的垂直位置。当显示位置高于所要求的位置时，可逆时针方向调节，使波形向下移，如位置偏低，可顺时针方向调节，使显示的被测波形向上移动，调到所需的位置上。
f、“极性拉-YA”。在YA通道系统中，设有极性转换按拉式开关，双踪示波器使用过程中此开关拉出时，YA通道为倒相显示。
g、“内触发拉-YB”。该按拉式开关用于选择内触发源。在“按”的位置上(常态)，扫描的触发信号取自经放大后YA及YB通道的输入信号。在“拉”的位置上，扫描的触发信号只取自YB通道的输入信号，通常适用于有时间关系的两路跟踪信号显示。
h、Y轴输入插座。为BNC型插座。示波器使用时被测信号由此直接或经探头输入。
③示波器X轴插件
a、“微调t/div”——扫描速度开关。在用双踪示波器显示电压与时间关系曲线时，通常以Y轴表示电压，X轴表示时间。
示波管屏幕上光点沿X轴方向的移动速度由扫描速度开关“t/div”所决定。该开关上“微调”电位器按顺时针方向转至满度，并接上开关后，即为“校准”位置，此时面板上所指示的标称值即扫描速度值。
b、“微调”。置于扫描速度选择套轴开关上的红色旋钮，是用来连续改变双踪示波器扫描速度的细调装置。此旋钮以逆时针旋至满度时为非校准位置，其扫描速度变化范围应大于2.5倍。当以顺时针转至满度并接通开关时是“校准”位置。
C、“校准”。此为扫描速度校准装置，示波器使用时可借助较高精度的时标信号对扫描速度校准。
d、“扩展拉×10”。双踪示波器的扩展装置系按拉式开关。在“按”的位置上仪器作正常使用。在“拉”的位置时，X轴放大显示，可扩大10倍，此时，面板上的扫速标称值应以10倍计算，放大后的允许误差值应相应增加。
e、“→-X轴移位”。为套轴旋钮，用来调节示波器时基线或光点的位置。顺时针旋转时，时基线向右移；逆时针旋转时，时基线向左移。其套轴上的小旋钮系细调装置。
f、“外触发X外接”插座。为BNC型插座。示波器使用时该插座可作为连接外触发信号的插座。也可用作X轴放大器外接信号输入插座。
g、“电平”。用来选择输入信号波形的触发点，使在某一所需的电平上启动扫描。当触发电平的位置越过触发区域时，扫描将不被启动，屏幕上无波形显示。
h、“稳定性”。系半调整器件。该器件在双踪示波器使用时用来调整扫描电路的工作状态，以达到稳定的触发扫描，调准后不需经常调节。
i、“内外”——触发源选择开关。在“内”的位置上，扫描触发信号取自Y轴通道的被测信号；在“外”的位置上，触发信号取自外来信号源，即取自“外触发×外接”输入端的外触发信号。
j、“ACAC(H)DC”——触发耦合方式选择开关
有三种耦合方式。在外触发输入方式时，也可以同时选择输人信号的耦合方式。
◆“AC”触发形式属交流耦合方式，由于触发信号的直流分量已被切断，因而其触发性能不受直流分量的影响。
◆“AC(H)”触发形式属低频抑制状态，通过高通滤波器进行耦合，高通滤波器起抑制低频噪声或低频信号的作用。
◆“DC”触发形式属直流耦合方式，可用于对变化缓慢的信号进行触发扫描。
k、“高频触发自动”——触发方式开关。其作用是按不同的目的或用途转换触发方式。置于“高频”时，扫描处于“高频”同步状态，机内产生约50kHz的自励信号，对被测信号进行同步扫描，本方式通常用作观察较高频率信号的波形。开关置于“触发”时，是观察脉冲信号常用的触发扫描方式，由来自Y轴或外接触发源的输入信号进行触发扫描。开关置于“自动”时，扫描处于自励状态，不必调整“电平”旋钮，即能’自动显示扫描线，适用于观测较低频率信号。
◆“+ -”——触发极性开关。用于选择触发信号的上升沿或下降沿部分来对扫描进行触发。
◆“+”扫描是以输入触发信号波形的上升沿进行触发并使扫描启动。
◆“-”扫描是以输入触发信号波形的下降沿进行触发并使扫描启动。
④后面板
电源插座专供双踪示波器总电源输入用。采用本机提供的电源插头插保险丝座，用1A的保险丝管。
⑤底盖板
“YA增益校准”、“YB增益校准”分别调准YA、YB通道的灵敏度。
示波器使用方法
时基线的调节将各控制件位置置于表1所示位置。如看不到光迹，判断光迹偏离方向，然后松开按键，把光迹移至荧光屏中心位置。

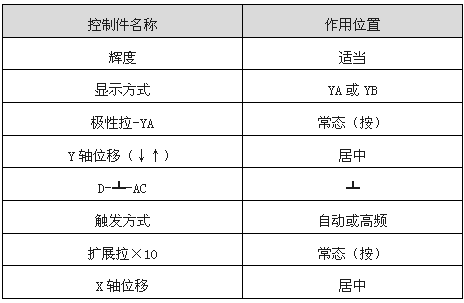

表1 时基线显示时控制件作用位置
②聚焦及辅助聚焦的调节
聚焦调节旋钮用于调节光迹的聚焦(粗细工程度，使用时以图形清晰为佳。把光点或时基线移至荧光屏中心位置，然后调节聚焦及辅助聚焦，使光点或时基线最清晰。
③输入信号的连接
以显示校准信号(1V1000Hz方波)为例，用同轴电缆将校准信号接人YA通道，YA通道的输入耦合开关置于“AC”位置，根据输入信号的幅度调节旋钮的位置，灵敏度开关(V/div)置于“0.2”档，并将其微调旋至满度的校准位置上，触发方式置于“自动”。将旋钮指示的数值(如0.2V/div，表示垂直方向每格幅度为0.2V)乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度，此时，荧光屏上应显示出约5div的矩形波。
调节扫描速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值(如0.5ms/div，表示水平方向每格时间为0.5ms)，乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。
④高频探头的应用
在使用高频探头测量时，输入阻抗提高到lOMΩ，但同时也引进了10:1的衰减，使测量灵敏度下降到未使用高频探头的1/10。所以在使用高频探头测量电压时，被测电压的实际值应是荧光屏上读数的10倍。
在使用高频探头测量快速变化的信号时，必须注意探头的接地点应选择在被测点附近。
⑤“交替”与“断续”的选择
a、“交替”显示方式的特点是：扫描周期要比被测信号周期长，即扫描频率要比信号频率低，否则就无法观测到完整的一个周期的波形。在双踪示波器使用中若采用这种显示方式在采用低速扫描时，会产生明显的闪烁现象，甚至可以看出两个通道的转换过程。因此，“交替”显示方式不适用于观测频率较低的信号。
b、“断续”显示方式的特点是：电子开关频率要比扫描频率高得多，否则当二者频率相近时，波形将产生明显的间断现象。因此，在双踪示波器使用过程中“断续”显示方式不适用于观测频率较高的信号。
C、“交替”或“断续”显示方式的触发都应选择“内触发”，因为采用这两种显示方式所显示的波形都是经多次扫描形成的，只有取用被测信号本身做触发信号，才能做到每次扫描起点一致，也才能保证所显示的波形稳定。
对两个信号做一般比较时，如观测频率、幅度、波形失真等，采用上述“内触发”方式是可以的，但是，当涉及这两个信号之间的相位关系及时间关系时，因为触发信号是有极性的，所以只能采用其中一个通道的信号作为触发信号，这样就有了一个统一的时间标准，相位关系就能如实地显示出来。例如，SR-8型双踪示波器的“拉-YB”拉出后，扫描的触发信号即取自YB通道的输入信号。两个输入信号中，选哪一个信号作为触发信号，就应把该信号从YB输入端输入。
还应注意，使用双踪示波器观测脉冲信号时，触发方式开关应置“常态”。
示波器使用注意事项
①双踪示波器使用前，应检查电网电压是否与双踪示波器的电源电压要求一致。检查旋钮、开关、电源线有无问题，示波器的电源线应选用三芯插头线，机壳应良好接地、防止机壳带电引发事故。
②使用示波器时，辉度不宜调得过亮，不能让光点长期停留在一点。若暂不观测波形，应将辉度调暗。
③调聚焦时应注意采用光点聚焦而不要用扫描线聚焦，这样才能使电子束在X、Y方向都能很好地聚拢。
④输入电压幅度不能超过示波器允许的最大输入电压。
⑤注意信号连接线的使用。当被测信号为几百千赫以下信号时，可用一般导线连接；当信号幅度较小时，应当用屏蔽线连接，以防干扰；测量脉冲信号和高频信号时，必须用高频同轴电缆连接。
⑥要合理使用探头。
在测量低频高压电路时，应选用电阻分压器套头；在测量高频脉冲电路时，应选用低电容探头，并注意调节微调电容，以保证高频补偿良好。探头和示波器应配套使用，一般不能互换，否则会导致误差增加或高频补偿不当。
⑦定量观测应在示波器屏幕的中心区域进行，以减小测量误差。
⑧对于X轴扫描带有扩展的示波器，若利用双踪示波器本身的扫描频率能正常测试，则应尽量少用扩展功能，因为利用扩展功能要增大亮度，有损示波器的寿命。
⑨示波器不能在强磁场或电场中使用，以免测量时受干扰。
