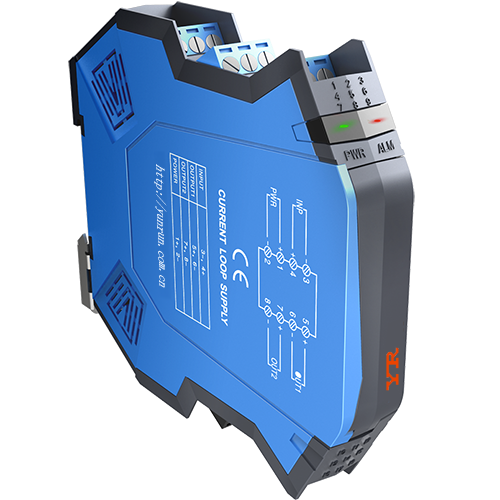

热电阻信号报警设定器 YR9002A

热电阻信号报警设定器YR9002A把现场的两线制或三线制热电阻信号隔离转换为4-20mA信号输出，同时据用户设定的量程、报警点、报警方式等参数，送出两路继电器报警输出。热电阻信号报警设定器功能相当于带两个报警输出+1路4-20mA电流输出的热电阻温度变送器。

特点
热电阻输入类型、变送器量程、报警设定值可自由设定
电源、报警状态指示
可选配输入带浪涌保护
输入/输出/电源隔离
高精度、高可靠性、高稳定性、极低温度漂移和低功耗
拔插端子



热电阻信号报警设定器技术参数
1、传输误差(精度)：0.2%的终值
2、仪表电源：20V-35DCV供电
3、输入信号：一路热电阻信号(Pt100或Cu50)
4、输出信号：一路4-20mA输出，负载能力0-500Ω
5、报警输出数量：2路继电器报警(订货提出，可组合为上限/下限报警、上上限/上限报警和下限/下下限报警三种报警模式)
报警响应时间：≤20ms
驱动能力：250VAC/2A；30VDC/2A
负载能力：阻性负载
6、耐压强度：2500VDC时100MΩ以上，1500VAC/分钟
7、工作温度： -25～85℃
8、工作湿度：90%RH(无凝结水)
9、功耗：约2W



热电阻信号报警设定器报警设定值如何修改
热电阻信号报警设定器使用昌晖仪表提供的编程软件和专用编程线在PC机上可设置仪表输入信号类型、变送器量程、报警值及报警回差。校验热电阻信号报警设定器时，用精密电阻箱模拟热电阻电阻信号接入热电阻信号报警设定器输入端子(参照热电阻信号报警设定器校验接线图)，仪表送入需要报警的温度值对应的电阻信号后，对仪表零点、量程和报警进行校准。

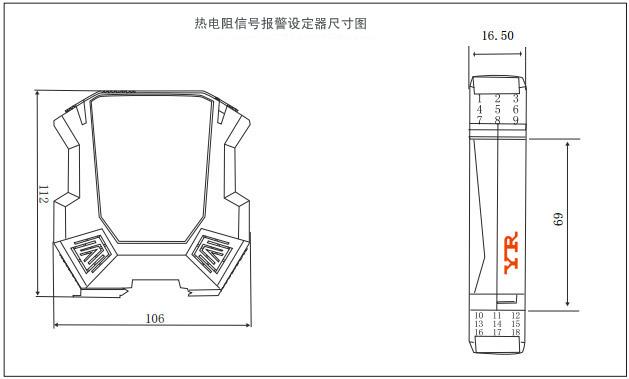

热电阻信号报警设定器外形尺寸
外形尺寸：16.5×106×112mm
整机重量：150g

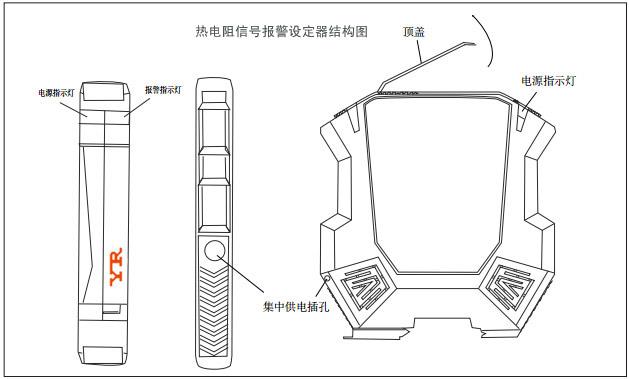

热电阻信号报警设定器结构图

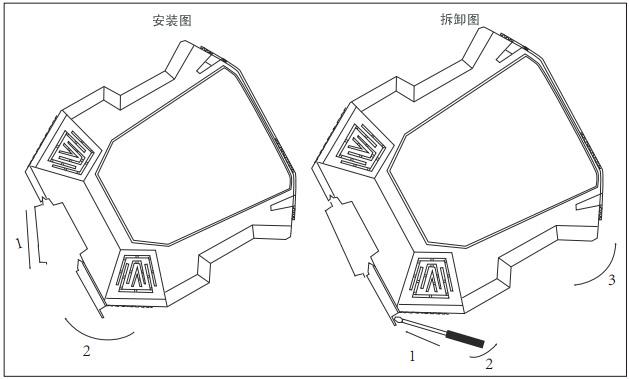

热电阻信号报警设定器安装和拆卸示意图

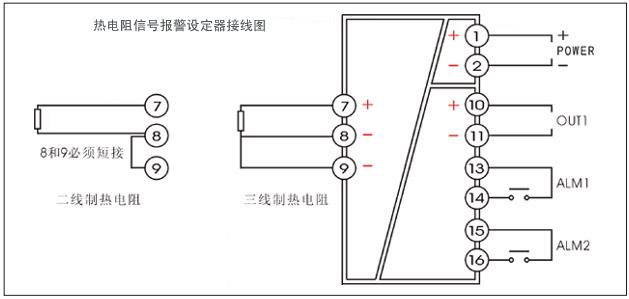

热电阻信号报警设定器接线图


热电阻信号报警设定器选型表

YR9002A-①-②-③-④⑤-⑥/⑦

①热电阻输入类型
[P]：Pt100
[C]：Cu50

③输入带浪涌保护
[N]：不带浪涌保护
[LP]：浪涌保护

④第一报警输出
[H]：上限报警(常开触点)
[L]：下限报警(常开触点)

⑤第二报警输出
[H]：上限报警(常开触点)
[L]：下限报警(常开触点)

⑥导轨式温度变送器量程下限
[*]：数字

⑦导轨式温度变送器量程下限
[*]：数字

选型举例
◆ 上限/下限报警Pt100热电阻信号报警设定器：YR9002A-P-GN-N-HL-0/400
◆ 上上限/上限报警Pt100热电阻信号报警设定器：YR9002A-P-GN-N-HH-0/400
◆ 下限/下下限报警Pt100热电阻信号报警设定器：YR9002A-P-GN-N-LL-0/400
◆ 上限/下限报警Pt100热电阻信号报警设定器：YR9002A-P-GN-LP-HL-0/300
◆ 上上限/上限报警Pt100热电阻信号报警设定器：YR9002A-P-GN-LP-HH-0/300
◆ 下限/下下限报警Pt100热电阻信号报警设定器：YR9002A-P-GN-LP-HH-0/300
