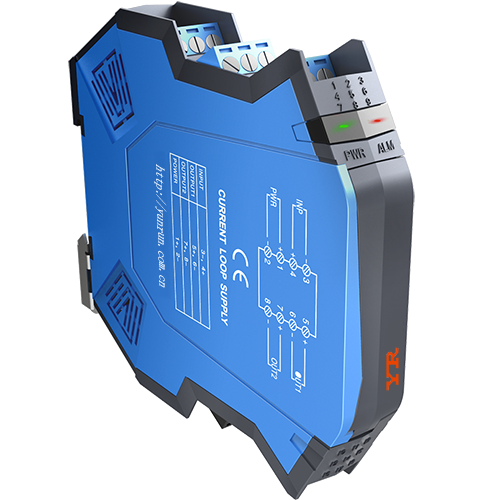

电流信号报警设定器 YR9003A

YR9003A电流信号报警设定器接收现场4-20mA信号(可以给两线制或三线制变送器提供隔离电源，并接收变送器送出的4-20mA)，经AD采样送到MCU，MCU根据用户设定的量程、报警点、报警方式等参数，控制两个继电器报警输出和一路4-20mA电流信号输出。



电流信号报警设定器技术参数
1、传输误差(精度)：0.1%FS
2、YR9003A电源：20V-35DCV供电
3、输入信号：1路4-20mA
4、输出信号：1路4-20mA输出，负载能力0-500Ω
5、报警输出数量：2路继电器报警(用户提出要求，可组合为上限/下限报警、上上限/上限报警和下限/下下限报警三种报警模式)；报警响应时间：≤20ms；驱动能力：250VAC/2A或30VDC/2A；负载能力：阻性负载
6、YR9003A耐压强度：2500VDC时100MΩ以上，1500VAC/分钟
7、工作温度： -25～85℃
8、工作湿度：＜90%RH（无凝结水）
9、YR9003A功耗：约2W
10、YR9003A电流信号报警设定器整机重量：150g


电流信号报警设定器报警设定值如何修改
电流信号报警设定器通常在出厂时由工厂设定好上下限报警值，昌晖仪表目前不提供编程软件和专用编程线在PC机上设置仪表报警值、报警方式及报警回差。校准电流信号报警设定器时，用过程校验仪接入电流信号报警设定器输入端子(参照电流信号报警设定器校验接线图)，仪表送入需要报警的电流信号后，对仪表零点、量程和报警进行校准。

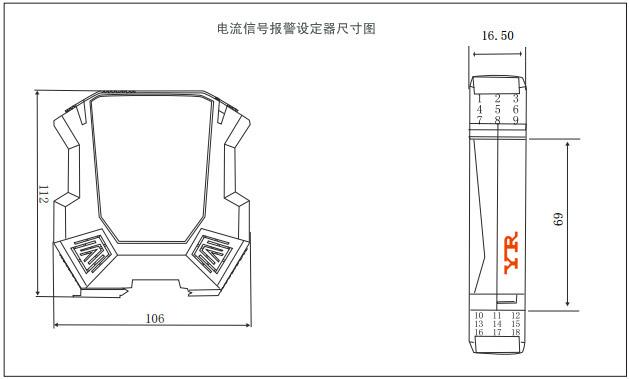

电流信号报警设定器外形尺寸
外形尺寸：16.5×106×112mm

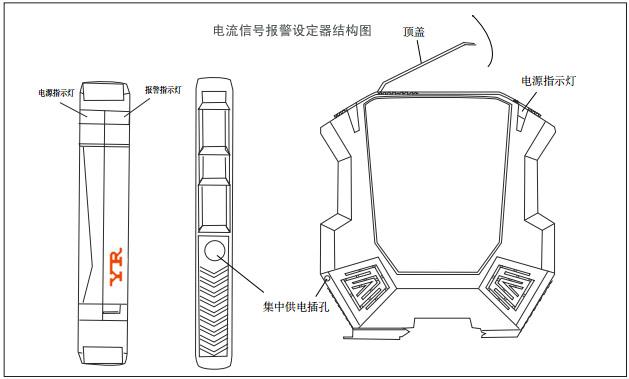

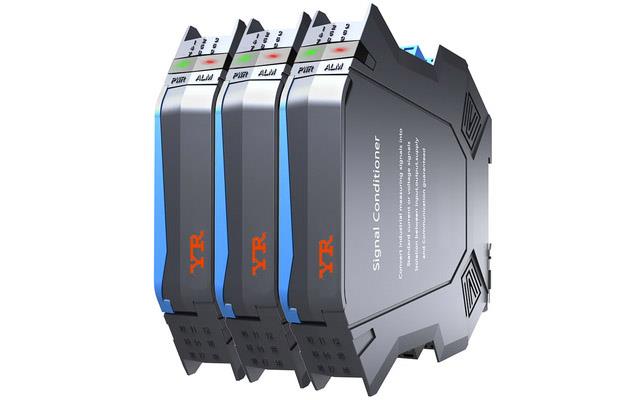

电流信号报警设定器结构：35mm导轨卡装，外壳ABS阻燃材料，拔插式端子

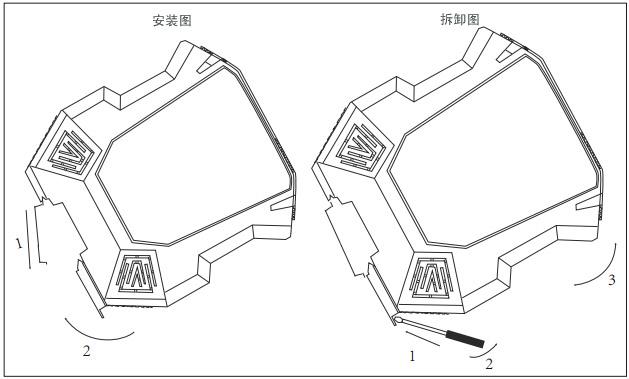

电流信号报警设定器安装及拆卸示意图

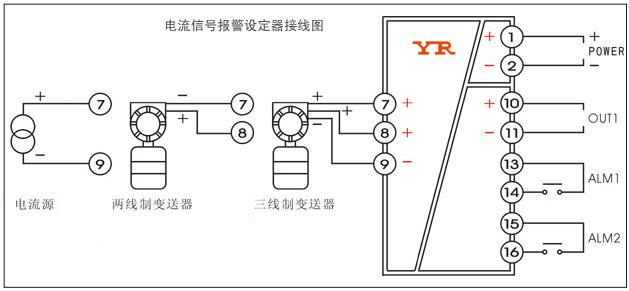

电流信号报警设定器接线图
A、电流信号报警设定器输入接线
1、4-20mA电流输入信号接线
①4-20mA输入信号正极接信号报警设定器7#端子
②4-20mA输入信号负极接信号报警设定器9#端子

2、两线制变送器与电流信号报警设定器接线
①两线制变送器4-20mA输出端子正极接信号报警设定器8#端子
②两线制变送器4-20mA输出端子负极接信号报警设定器7#端子

3、三线制变送器与电流信号报警设定器接线
①三线制变送器4-20mA输出端子正极接信号报警设定器7#端子
②三线制变送器4-20mA输出端子负极接信号报警设定器9#端子
③三线制变送器电源端子正极接信号报警设定器8#端子

B、电流信号报警设定器输出接线
1、4-20mA输出接线
信号报警设定器10#端子为4-20mA输出正极；信号报警设定器11#端子为4-20mA输出负极。
2、继电器报警输出
信号报警设定器13#和14#端子为报警输出ALM1；信号报警设定器15#和16#端子为报警输出ALM2。

C、电流信号报警设定器电源
电流信号报警设定器为DC24V供电，电源正极接信号报警设定器1#端子，电源负极接信号报警设定器2#端子。


电流信号报警设定器选型表
