智能手操器 YR-GFY

2021/11/6 0:00:38 人评论 次浏览 分类：手动操作器  仪表地址：//www.e-cumulus.com/product/981.html

手操器接在DCS系统、PLC系统和PID调节器之后作为后备仪表，一旦控制器失效，就可由手操器进行操作。手操器接入外给定信号和反馈信号、同时将控制信号送至执行器对调节阀、变频器、电磁阀等设备进行控制、报警控制和数据采集。

手动操作器特点
1、手操器可输入两路信号，两排LED显示窗口(PV显示外给定值，SV显示阀位反馈值，PV和SV窗口显示方式可通过参数设置改变)
2、仪表为亚克力有机玻璃面板、硅胶按键，按键手感清晰柔和，动作准确可靠。该设计解决了手操器因频繁操作出现按键失灵、传统PVC面板老化破损的缺陷
3、手操器输入、输出有多重信号类型可供选择和自由切换，现场适用性超过同类型产品
4、仪表精度0.2%，抗强干扰和低温度漂移设计，高稳定性和长寿命，两年质保
5、手操器输入、输入、电源和通信之间光电隔离，整机抗强干扰设计
6、手操器有6种外形可供用户选择

手操器的外形

7、手动操作器有1路模拟量控制输出或者1组开关量控制输出(正转/反转)
8、手操器可带1路变送输出(变送输出电流电压可切换，可设置为对应外给定值或阀位反馈值对应的变送输出)
9、可实现手/自动无扰切换功能。手动操作器从手动切换到自动时，采用逼近算法，并带切换限幅功能(本仪表特有)
10、参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。

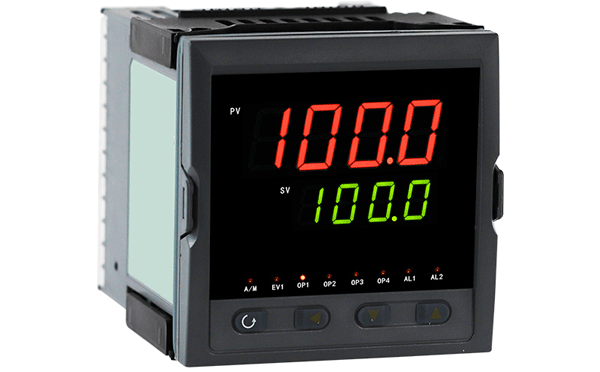

YR-GFY智能手操器

手操器选型表
YR-GFY①②-③④⑤-⑥/⑦-⑧⑨⑩⑪-⑫-⑬-⑭
①手操器外形尺寸
[4]：96×48×110mm(开孔92×45mm)
[S4]：48×96×110mm(开孔45×92mm)
[7]：72×72×110mm(开孔68×68mm)
[9]：96×96×110mm(开孔92×92mm)
[8]：160×80×110mm(开孔152×76mm)
[S8]：80×160×110m(开孔76×152mm)
[T8]：160×80光柱手动操作器(开孔152×76mm)
[TS8]：80×160 光柱手动操作器(开孔76×152mm)
②控制作用
[35]：手操器
③通讯方式
[0]：无通讯接口
[2]：RS232通讯
[3]：RS232C打印接口
[8]：RS485通讯
④控制输出(OUT1)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[8]：0-20mA(RL≤600Ω)
[9]：0-10V(RL≥4kΩ)
⑤辅助变送输出(OUT2) 注：辅助变送输出可通过二级参数“2T”设置为外给定值的变送输出或阀位反馈的变送输出
[0]：无变送输出(见备注1)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[8]：0-20mA(RL≤600Ω)
[9]：0-10V(RL≥4kΩ)
⑥外给定控制输入类型
[12]：4-20mA输入
[13]：0-10mA输入
[14]：1-5V输入
[15]：0-5V输入
[16]：0-20mA输入
[31]：0-10V输入
[23]：全切换输入
⑦阀位反馈输入类型说明
[12]：4-20mA输入(出厂预设)
[13]：0-10mA输入
[14]：1-5V输入
[15]：0-5V输入
[16]：0-20mA输入
[31]：0-10V输入
[23]：全切换输入
⑧报警1
[N]：无报警
[H]：上限报警(标准出厂配置)
[L]：下限报警
[M]：自动/手动状态开关量输出(无源触点)
⑨报警2
[N]：无报警
[H]：上限报警
[L]：下限报警(标准出厂配置)
[M]：自动/手动状态开关量输出(无源触点)
⑩报警3
[N]：无报警(标准出厂配置)
[H]：上限报警(仅模拟控制输出时可选)
[L]：下限报警(仅模拟控制输出时可选)
⑪报警4
[N]：无报警(标准出厂配置)
[H]：上限报警(仅模拟控制输出时可选)
[L]：下限报警(仅模拟控制输出时可选)
⑫外部开关量输入
[N]：无外部开关量输入(标准出厂配置)
[1]：强制手动开关量输入(输入触点闭合时操作器进入手动状态)
[2]：外部开关量输入2-可定制
[3]：外部开关量输入3-可定制
⑬馈电输出
[N]：无馈电输出(标准出厂配置)
[P]：1路DC24V馈电输出
[2P]：2路DC24V馈电输出
[2P(12/24)]：第一路12V，第二路24V馈电输出
⑭手操器供电方式
[W]：DC24V供电
[T]：交流/直流 100-240V供电(交流50Hz)标准出厂配置
备注
1、选型时请根据接线图来选择功能,由于尺寸小的手操器接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为72×72mm手操器不带RS232C打印接口。
3、规格尺寸为96×48mm、48×96mm的手操器，接线端子25-36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的手操器继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择开关量控制输出功能时(正、反转输出)，报警输出不超过2限。

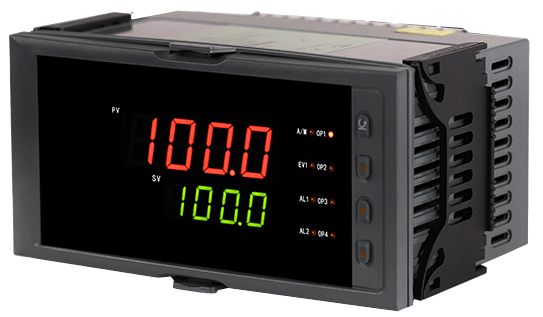

横式手操器

常用手操器型号举例
1、模拟量控制输出
YR-GFY835-020-12/12-HLNN-N-N-T
YR-GFYS835-020-12/12-HLNN-N-N-T
YR-GFY935-020-12/12-HLNN-N-N-T
YR-GFY935-022-12/12-HLNN-N-N-T
YR-GFY835-022-12/12-HLNN-N-N-T
YR-GFYS835-022-12/12-HLNN-N-N-T
YR-GFYTS835-020-12/12-HLNN-N-N-T
YR-GFYTS835-022-12/12-HLNN-N-N-T

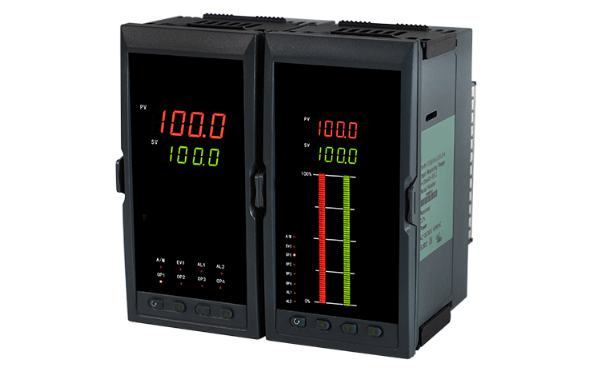

光柱手操器

2、阀位控制正转/反转输出
YR-GFY835-010-12/12-HLNN-N-N-T
YR-GFYS835-010-12/12-HLNN-N-N-T
YR-GFY935-010-12/12-HLNN-N-N-T
YR-GFY935-012-12/12-HLNN-N-N-T
YR-GFY835-012-12/12-HLNN-N-N-T
YR-GFYS835-012-12/12-HLNN-N-N-T
YR-GFYST835-010-12/12-HLNN-N-N-T
YR-GFYST835-012-12/12-HLNN-N-N-T

昌晖智能手操器接线图

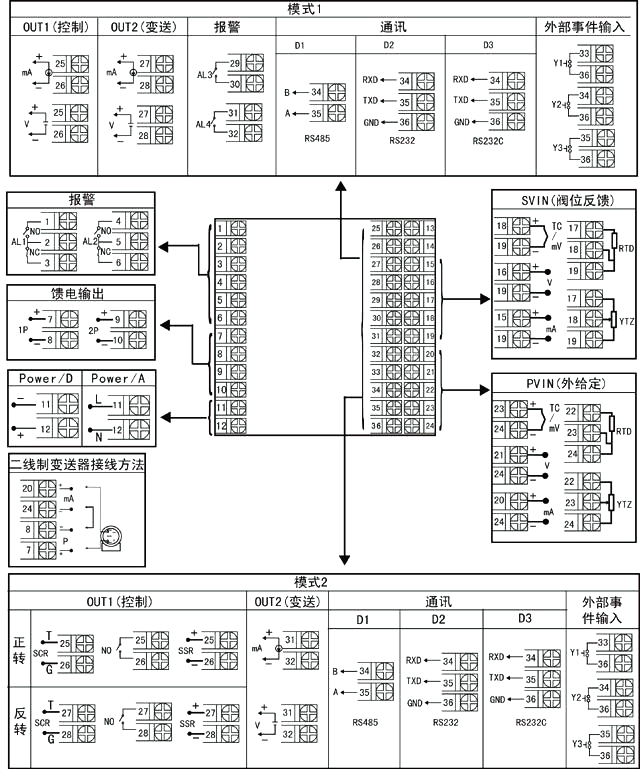

1、外形规格160×80、80×160、96×96、96×48和48×96手操器接线图
手动操作器接线图

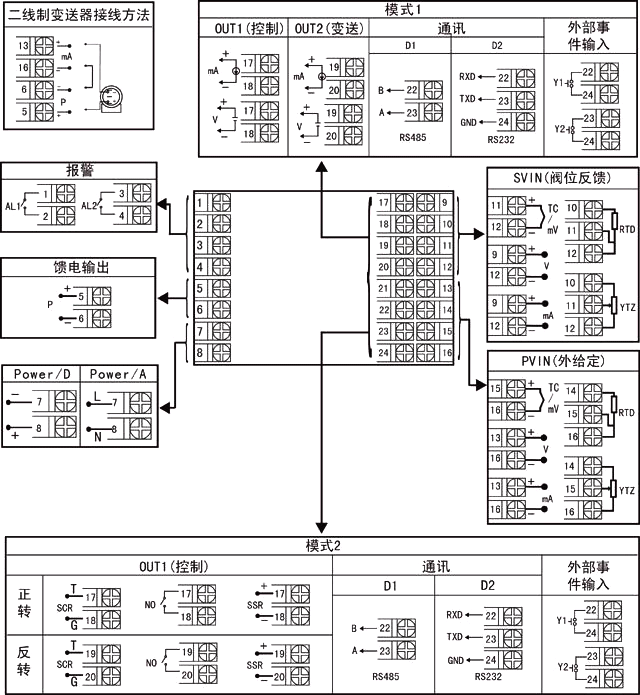

 2、外形规格72×72mm智能手操器接线图
72×72 智能手操器接线图

关于手操器自动/手动输出
①手操器在自动状态下，手操器控制输出量跟随PV输入信号，直接将PV输出。这一过程可视手操器为导线，将控制器和执行器直接连通，手操器控制输出值就是PV外给定输入同步输出值。
②手操器在手动状态下，手操器控制输出量跟随手动设定值，手操器控制输出由人工手动输出，此时手操器相当于一台模拟量输出的信号发生器。

手操器如何实现无扰切换？
1、自动转手动无扰切换过程
当自动转手动切换过程中，手操器将原外给定值，当成手动给定值，以实现无扰切换。
2、手动转自动无扰切换过程

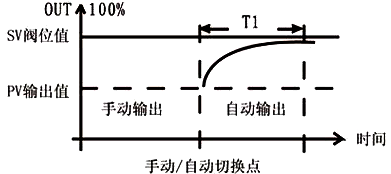

手操器将根据控制器设定参数中的积分时间，按控制逼近方法，自动跟随PVin变化，转回自动控制状态。仪表采用积分逼近算法，控制输出示意图：
手操器实现无扰切换示意图

上一篇：电动操作器

下一篇：伺服操作器YR-GFY

与在线工程师QQ交流   说明书下载   选型样本下载

共有访客发表了评论 网友评论

  客户姓名：
邮箱或QQ：
验证码： 看不清楚？

  1. 谢谢管理员的专业回答！问题已经顺利解决，是调试人员将参数修改了，导致手操器4-20mA输出不正常

    匿名用户
     2020/8/23 0:25:16

  2. 本公司新装36台YR-GFY935-022-12/12-ALNN-N-N-W手操器，所有仪表都是同一个故障：手操器转换为手动后手动操作阀门时阀门并不动作，据施工人员反馈没有动过仪表参数，调试现场只有万用表。是不是仪表有质量问题？该怎样处理？

    匿名用户
     2020/8/19 23:37:13
    2020/8/20 0:19:07
    管理员回复：

    YR-GFY935-022-12/12-ALNN-N-N-W型号手操器的功能为：外给定输入/阀位反馈输入/控制输出/变送输出均为4-20mA，手动/自动无扰切换，带手动/自动状态开关量输出，96×96mm外形，DC24V供电。

    手操器操作阀门而阀门不动作，可能的原因主要有以下几个方面：
    ①接线错误
    ②手操器控制输出为4-20mA，是否与调节阀控制信号相匹配？
    ③仪表内部参数设置错误，导致仪表控制输出异常。
    ④仪表损坏。

    故障处理方法：
    1、核对手操器功能是否与现场要求相吻合。如不匹配则需要修改参数或更换仪表。
    2、如果现场要求与型号功能文字描述一致，不用调整任何参数，接线上电即可使用。鉴于您反馈的情况，请首先逐一检查手操器二级参数是否被修改，若与下面的参数不符，需要修改过来。YR-GFY935-022-12/12-ALNN-N-N-W型号手操器出厂二级参数预设值如下：
    Addr=1；bAud=3；dis=1；ALM1=03；ALM2=1；ALM3=0；ALM4=0；1T=2；1oub=0.200；1ouk=1.000；1ouL=0；1ouH=100.0；2T=1；2oub=0.200；ouk=1.000；1Pn=27；1dp=1；1u=7；1ALG=0；1FK=0；1Pb=0；1PK=1.000；1Cb=0.0；1CK=100.0；1ZL=0.0；1ZH=100.0；1PL=0.0；1PH= 100.0；1Cut=-25.0；2Pn=27；2dp=1；2u=7；2ALG=0；2FK=0；2Pb=0.0；2Pk=1.000；2GL=0；2GH=100.0；2ZL=0.0；2ZH=100.0；2PL=0.0；2PH= 100.0；out=0；outL=0；outH=100.0；Con=0；AMH=10.0；AMT=0；OH=2.0；Po=1；VTYP=0
    3、简单判断手操器4-20mA控制输出是否正常
    ①将手操器接通电源，不接其他外部连线，将手操器这几个接线端子短接(将手操器的控制输出作为SV阀位反馈输入)：25接15，26接19。
    ②将手操器打到手动状态并改变输出，若仪表无故障则PV显示值与SV显示值一致。
    4、将外部接线正确接入手操器

    昌晖仪表质量稳定可靠，基本不存在数十台仪表同时故障的情况，排除选型错误外，完成以上四个步骤操作，问题应该得以解决。

  3. 我们需要16台阀门手操，技术要求如下，请选型和报价
    1、220VAC供电
    2、开度型，带阀门开度数字显示和给定值数字显示
    3、阀门给定及反馈信号均为4-20mA
    4、1路测量输入，1路外给定输入，1路控制输出，1路变送输出
    5、带手/自动切换功能，并有状态指示灯和触点输出
    6、能将4-20mA的阀位反馈信号输出给PLC
    7、在自动状态时能直接接收来自PLC的控制信号并输出给现场调节阀
    8、在手动状态时有操作按键可以现场开/关阀门，也可以直接输入设定值使阀门开到设定的开度
    9、手动转自动或自动转手动均为无扰切换
    10、安装于内门，嵌入式安装<
