SWP-LK系列流量积算仪特点
1、智能流量积算仪采用查表法对饱和蒸汽和过热蒸汽进行密度补偿，对过热蒸汽流量和饱和蒸汽流量进行精度极高的积算控制
2、可随意改变智能流量积算仪输入信号类型。可配接各种差压、压力及频率式流量传感器，自由选择多种补偿方式
3、可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确
4、香港昌晖自动化仪还提供高精度流量定量控制。可对测量介质进行定量/批量控制(带启动停止清零功能)
5、流量积算仪采用标准MODBUS RTU通信协议可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统
6、SWP-LK802-02-AAG-HL-2P系列可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等及整十一位的流量累积测量值(0-99999999999字)，可精确到小数点后三位(0.001)进行累积，可设定仪表内部参数使最大累积值达到999999999.99×100
7、流量积算仪具有小信号切除功能
8、智能流量积算仪带瞬时流量变送输出，通常为4-20mA
9、仪表有两路24VDC馈电输出，可以为现场2个二线制变送器提供电源
SWP-LK系列流量积算仪技术指标
◆ 流量输入信号：模拟信号：4-20mA、0-10mA、0-20mA、0-5V、1-5V；频率信号：0-10KHz
◆ 压力补偿信号：4-20mA、0-10mA、1-5V、0-5V
◆ 温度补偿信号：Pt100分度号、K分度号、E分度号、4-20mA、0-10mA、0-5V、1-5V
◆ 瞬时流量变送输出：0-10mA，4-20mA，0-5V，1-5V
◆ 报警输出：流量积算仪可选择上限、下限报警输出继电器输出(带回差)；AC220V/3A；DC24V/6A
◆ 通讯输出：采用标准MODBUS RTU通信协议；通讯接口：RS485，RS232，波特率1200-9600bps内部设定
◆ 馈电输出：DC24±1V，负载电流≤30mA
◆ 数学模型：有多种数学模型可供用户选择，详见说明书附录“流量积算仪数学模型”
◆ 显示方式：智能流量积算仪瞬时流量测量值在0-99999显示；流量积算仪累积值0-99999999999显示
◆ 流量积算仪精度：±0.5%FS
◆ 频率转换精度：±1脉冲(LMS)一般优于0.2%
◆ 定量控制：流量积算仪可选择继电器流量定量到控制，LED输出指示
◆ 报警：(带回差)，用户可自由设定
◆ 打印控制：直接配接串行打印机(TP-16ASH系列微打)，仪表选配RS232打印接口
◆ 参数设定：面板轻触式按键数字设定；流量积算仪参数设定值断电后永久保存
◆ 保护方式：电源欠压自动复位；工作异常自动复位(Watch Dog)
◆ 使用环境：环境温度0-50℃；相对湿度≤85%RH；避免强腐蚀性气体
◆ 功耗：≤5W(AC220V)；≤4W(AC90-265V开关电源)；≤4W(DC24V电源供电)
◆ 仪表电源：常规型AC220V %(50Hz)；特殊型AC90V-265V开关电或DC24V开关电源

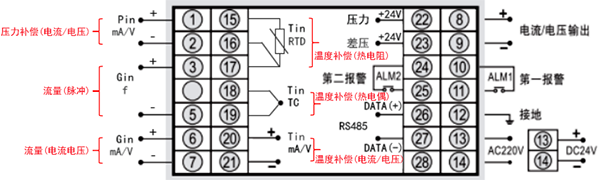

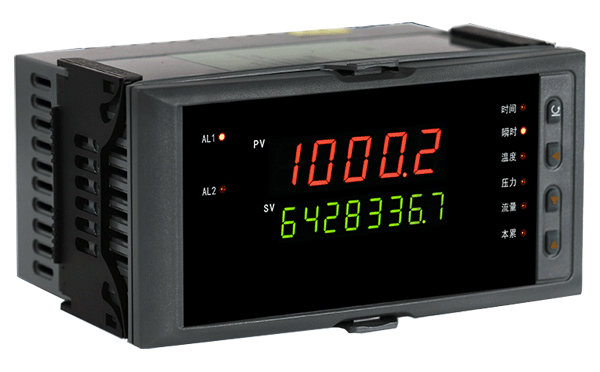

SWP-LK802-02-AAG-HL-2P 横式流量积算仪
外形尺寸：160×80×144mm
开孔尺寸：152×76mm
精度：0.5%(如果需要0.2%精度仪表，请选择YR-GFK系列)

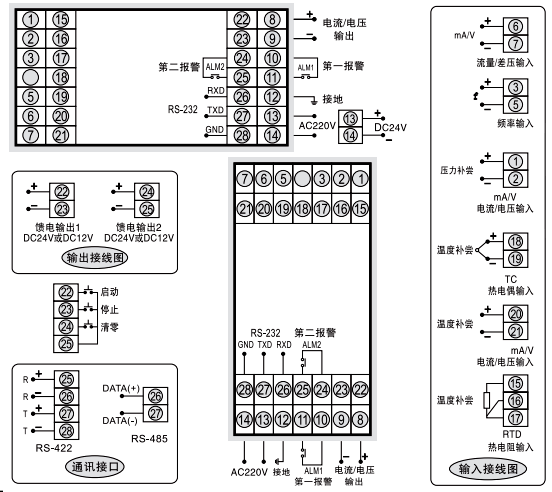

SWP-LKS802-02-AAG-HL-2P竖式流量积算仪
外形尺寸：80×160×140m
开孔尺寸：76×152mm
精度：0.5%(更高性能需要，选择YR-GFK系列)

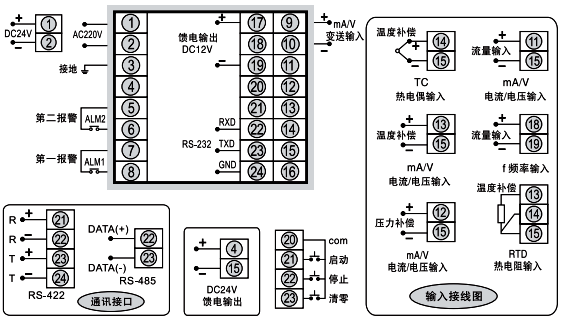

SWP-LK90 方形流量积算仪
外形尺寸：96×96×115m
开孔尺寸：92×92mm
精度：0.5%(如需0.2%精度，选择YR-GFK系列)
昌晖0.5%精度流量积算仪SWP-LK系列已经被用户所熟知，现在昌晖仪表又推出了0.2%精度高性能流量积算仪YR-GFK系列，在外观、精度、软件、稳定性和使用寿命上达到欧美仪表相同品质，价格和原来一样，我们的增值服务期待您的关注！！
SWP-LK系列流量积算仪选型表
SWP-①②-③④-⑤⑥⑦-⑧⑨-⑩-⑪-⑫
①外形特征
[LK80]：160×80mm智能流量积算仪，横式
[LK90]：96×96mm智能流量积算仪，方形
②控制作用
[1]：单纯流量显示和累计，无补偿输入
[2]：带温度和压力补偿流量积算仪
[3]：饱和蒸汽带温度压力补偿-查表法
[4]：过热蒸汽带温度压力补偿-查表法
③通讯方式
[0]：无通讯
[2]：RS232通讯(MODBUS RTU协议)
[3]：打印接口
[4]：RS422通讯(MODBUS RTU协议)
[8]：RS485通讯(MODBUS RTU协议)
④瞬时流量值变送输出方式
[0]：无输出
[2]：瞬时流量4-20mA变送输出
[3]：瞬时流量0-10mA变送输出
[4]：瞬时流量1-5V变送输出
[5]：瞬时流量0-5V变送输出
⑤流量输入类型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[F]：频率输入(0-5kHz)，信号来自涡街流量计
[M]：0-20mA输入
⑥压力补偿信号输入类型
[N]：无压力补偿
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[R]：用户特定输入
⑦温度补偿输入信号类型
[N]：无温度补偿
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[G]：Pt100铂电阻温度补偿输入
[E]：E分度号热电偶温度补偿输入
[K]：K分度号热电偶温度补偿输入
[R]：用户特定输入
⑧第一报警
[N]：无报警
[H]：上限报警
[L]：下限报警
[B]：流量定量到控制------自动启动
[C]：流量定量过程控制----自动启动
[D]：流量定量到控制------手动启动
⑨第二报警
[N]：无报警
[H]：上限报警
[L]：下限报警
[B]：流量定量到控制------自动启动
[C]：流量定量过程控制----自动启动
⑩馈电输出
[N]：无DC24V馈电输出
[P]：1路DC24V馈电输出
[2P]：2路DC24V馈电输出
[P(12V)]：1路DC12V馈电输出，给现场涡街流量计供电
⑪供电方式
[省略]：AC220V供电
[W]：DC24V供
[T]：AC90-265V供电(开关电源)
⑫外形特征
[S]：80×160mm竖式
[省略]：160×80mm(省略)
注1：SWP-LK802、SWP-LK803、SWP-LK804系列智能流量积算仪可通过设定仪表二级参数互相切换。
注2：SWP-LK902、SWP-LK903、SWP-LK904系列智能流量积算仪可通过设定仪表二级参数互相切换。
