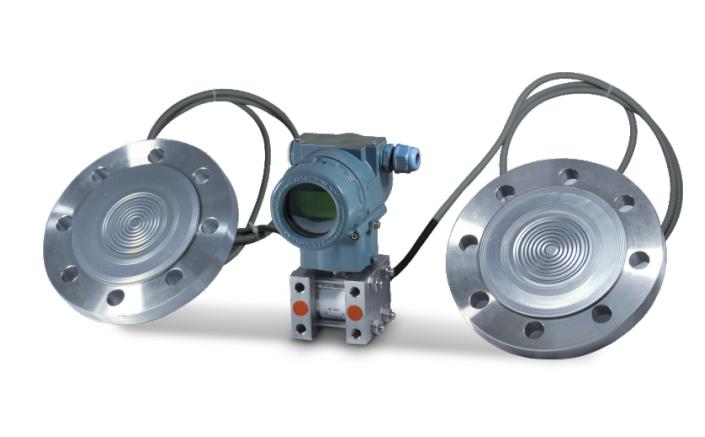

远传差压变送器 1151DP

2021/7/14 21:31:38 人评论次浏览分类：1151变送器仪表地址：//www.e-cumulus.com/product/771.html

1151DP远传差压变送器用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4-20mA信号输出。1151DP智能远传差压变送器可与HART手操器相互通讯，通过它进行设定，监控。

1151DP远传差压变送器的远传装置是用于防止管道中的介质直接进入变送器里的压力传感器组件中，它与变送器之间靠注满流体的毛细管连接起来的。

1151DP远传差压变送器主要性能指标
1、参考精度
①数字、智能远传差压变送器：±0.1%校验量程
②模拟、线性远传差压变送器：±0.2%校验量程
2、稳定性
①数字、智能远传差压变送器：6个月，±0.1%URL
②模拟、线性远传差压变送器：6个月，±0.2%URL
3、环境温度影响
①数字、1151DP智能远传差压变送器：零点误差±0.2%URL/56℃；总体误差±(0.2%URL+0.18%校验量程)/56℃
②模拟、线性1151DP远传差压变送器：零点误差±0.5%URL/56℃；总体误差±（0.5%URL+0.5%校验量程）/56℃
4、静压影响：对于量程代码4和5，在13790kPa下为±0.2%URL，其它量程为±0.25%URL；零点误差可在线通过重新调零来修正
5、量程：可修正至±0.25%输出读数/6895kPa
6、振动影响：在任意轴向上，200Hz下振动影响为±0.05%URL/g
7、电源影响：小于±0.005%输出量程/伏特。
8、负载影响：没有负载影响，除非电源电压有变化。
9、电磁干扰/射频干扰(EMI/RFI影响)：由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
10、安装位置影响：远传差压变送器零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。
11、零点和量程
①数字、1151DP智能远传差压变送器：可用本机量程和零点按钮调整，或用HART手操器远程调整
②模拟、线性1151DP远传差压变送器：量程和零点连续可调
12、零点正、负迁移
①零点负迁移时，量程下限必须大于或等于-URL
②零点正迁移时，量程上限必须小于或等于+URL
③校验量程大于或等于最小量程
13、输出
①数字、1151DP智能远传差压变送器：4-20mADC，用户可选择线性或平方根输出，数字过程变量叠加在4-20mA信号上，可供采用HART协议的上位机使用。
②模拟、线性1151DP远传差压变送器：4-20mA，与过程压力成线性
14、阻尼时间常数
①数字、智能1151DP远传差压变送器：时间常数可调，以0.1秒递增，由最小至16.0秒。
②模拟、线性1151DP远传差压变送器：时间常数可调，以最小至1.67秒。
15、环境温度极限
①数字、智能1151DP远传差压变送器：-40至85℃
②模拟、线性1151DP远传差压变送器：-40至93℃；带液晶表头: -30至60℃
16、过程温度极限
①普通硅油：-40至149℃
②高温硅油：15至315℃
③氟油：-45至205℃
④惰性液：-18至177℃
17、静压与过压极限
1151DP远传差压变送器任意一侧加0-13.79MPa压力不会损坏。在3.45kPa至13.79MPa的静压范围内工作时符合性能规格要求。
18、 HART通讯要求
①要求有一个最小250Ω电阻
②用多芯双绞线时最大可达1.5km，通讯距离因电缆类型而异。

1151DP远传差压变送器安装
1、用多芯双绞线时最大可达1.5km，通讯距离因电缆类型而异。用下述公式可确定电缆长度
公式中：L为长度(m或ft)；R为阻抗(Ω，包括电源阻抗)；C为电缆电容(pF/m或pF/ft)；Cf为最大并联电容(pF/m或pF/ft)
1151DP 远传差压变送器

随着压力传感器技术、数字控制技术和智能制造工艺的发展，单晶硅变送器在精度、稳定性、可靠性、低温度漂移、静压性能比和抗干扰方面上更具优势，远非同场合电容式产品所能媲比，昌晖仪表已经停止1151远传差压变送器生产，用单晶硅远传差压变送器替代1151远传差压变送器，如需选型请您移步 //www.e-cumulus.com/product/793.html
