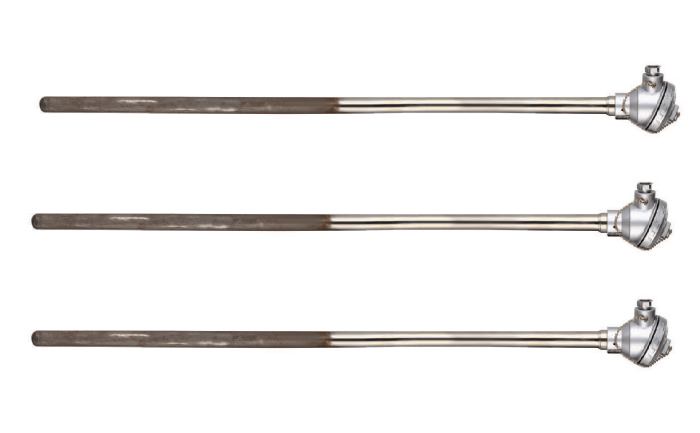

耐磨热电偶用硫化床锅炉、磨煤机等强磨损和有震动场合，在高温下有很好的耐磨性和耐腐蚀性。耐磨热电偶外护管为耐磨材料制成，测温元件为铠装热电偶。
耐磨热电偶特点
1、耐磨热电偶分测量端采用精密浇铸的耐磨头(长度300mm～500mm)，与尾部高温不锈钢焊接成长保护管。
2、精铸耐磨头套管独特配料，使该材料同时具有耐高温、耐磨耐腐蚀等多种特性。主要材质：Co≥8%，Ti≥2%，Ni≥38%。
3、没有一种耐磨材料可以适用于所有工况。建议用户在选用耐磨热电偶时与工厂沟通，将耐磨热电偶使用工况和最高使用温度反馈给工厂，这样更能获得高性价比、高品质长寿命耐磨热电偶。
耐磨热电偶使用寿命
1、在温度＜1100℃左右耐磨热电偶用于锌精矿沸腾炉炉膛测温，耐磨热电偶参考使用寿命3-5个月；用于硫铁矿沸腾炉炉膛测温，耐磨热电偶寿命参考使用寿命8-10个月。
2、在温度＜600℃左右耐磨热电偶用于球磨机、风扇磨进出口温度测量，使用寿命5-20个月。
3、在温度≤1200℃左右耐磨热电偶长期使用在循环流化床锅炉炉膛测温，耐磨热电偶参考使用寿命5-9月。
4、耐磨热电偶长期使用在水泥窑窑尾烟温、水泥熟料测温，耐磨热电偶参考使用寿命4-5个月。

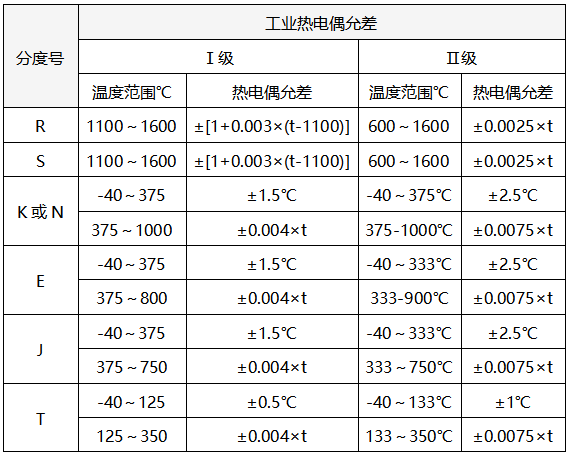

热电偶允差
耐磨热电偶外形示意图
1、无固定装置耐磨热电偶
2、螺纹安装耐磨热电偶
3、活动法兰耐磨热电偶
4、固定法兰安装耐磨热电偶
5、螺纹安装防爆耐磨热电偶
6、固定法兰安装防爆耐磨热电偶
耐磨热电偶选型表
WR①②-③-④⑤⑥⑦⑧-⑨/⑩/⑪-⑫-⑬
①温度传感器类别
[N]：K型热电偶(镍铬-镍硅)
[P]：S型热电偶(铂铑10-铂)
[R]：R型热电偶(铂铑13-铂)
②热电偶对数
[省略]：单支热电偶
[2]：双支热电偶
③热电偶特殊用途标记
[NM]：耐磨结构设计
④安装固定形式
[1]：无固定装置
[2]：固定螺纹(螺纹尺寸由使用单位提供)
[3]：活动法兰
[4]：固定法兰安装(法兰尺寸由使用单位提供)
⑤ 热电偶接线盒
[3]：防水接线盒
[4]：防爆接线盒
[5]：不锈钢接线盒
⑥ 热电偶直径
[0]：Φ16mm套管
[1]：Φ22mm套管
[2]：Φ25mm套管
[3]：Φ38mm套管
⑦耐磨头材料/最高使用温度/用途
[0]：高铬铸铁ZGGr28/1000℃/专用于硫铁矿制酸沸腾炉炉膛温度测量/管径Φ38mm
[4]：铁铝瓷T4/500℃/专用于球磨机进出口温度测量
[5]：铁铝瓷T5/1000℃/专用于水泥厂窑尾烟温或水泥熟料温温度测量
[8]：铁铝瓷T8/1350℃/专用于循环硫化床锅炉炉膛温度测量
[N]：特殊保护管材质和结构定制产品
⑧测温元件形式
[0]：国产偶丝/国标偶丝直径/常规供货
[1]：国产304保护管Φ6mm铠装热电偶芯
[7]：国产GH3039保护管Φ6mm铠装热电偶芯
[8]：德国进口Inconcl镍基合金外护管铠装热电偶芯
[9]：德国进口偶丝/超长使用寿命
⑨热电偶总长L(单位：mm)
[***]：***/注1
⑩插入长度l(单位：mm)
[***]：***/注1
⑪耐磨段长度
[3]：耐磨头长度300mm(通常直径Φ16mm耐磨热电偶选用)
[4]：耐磨头长度400mm(通常直径Φ22mm耐磨热电偶选用)
[5]：耐磨头长度500mm(通常直径Φ25mm耐磨热电偶选用)
[9]：其他尺寸
⑫热电偶精度等级
[2]：Ⅱ级精度/国内热电偶生产厂常规供货
[1]：I级精度/协议供货
⑬固定法兰和非标准螺纹安装补充说明
[螺纹要求]：螺纹尺寸及材质要求/见注2
[法兰要求]：法兰规格尺寸及法兰材质要求/见注2
注1：WR□□-NM-13□□□和WR□□-NM-33□□□型耐磨热电偶选型时仅需要确认总长L(总长等于插深)和耐磨段长度即可；WR□□-NM-2□□□□和WR□□-NM-4□□□□型耐磨热电偶选型时必须标注总长、插入深度和耐磨段长度，通常约定：总长=插深长度+150mm。
注2：耐磨热电偶如选用固定法兰或螺纹安装方式，用户订货时必须标注法兰标准/法兰规格/法兰材质或螺纹尺寸/螺纹材质要求。
耐磨热电偶选型举例
1、用于硫铁矿制酸沸腾炉测温的耐磨热电偶
型号：WRN-13309-1000/1000/9-2
K型耐磨热电偶，单支式，无固定装置，热接线盒为防水型，外径为Ф38mm(双层，内层为Ф20mm99刚玉)，外护管材质为高铬铸铁，配置德国进口丝材热电偶芯WRN-010(Ф2.0偶丝)，总长为1000mm，耐磨长度1000mm，II级
2、用于球磨机、风扇磨进出口测温的耐磨
型号：WRN-13241-500/500/5-2-M33×2/1Cr18Ni9Ti
K型耐磨热电偶，单支式，固定螺纹安装/M33×2/螺纹材质1Cr18Ni9Ti，防水接线盒，外径为Ф25mm，外护管材质为T4铁铝瓷，配置国产304保护管Φ6mm铠装热电偶芯，总长500mm，插入长度350mm，耐磨长度500mm，II级
