SWP-EZ单相可编程电力仪表

2024/8/22 11:28:45 人评论 次浏览 分类:电力仪表  仪表地址://www.e-cumulus.com/product/5737.html

SWP-EZ系列单相可编程电力仪表采用交流采样技术,能分别测量电网中的电流,电压,功率,功率因数、频率等电参数,可选配RS485、RS232通讯接口,采用Modbus通讯协议;直流模拟量输出;两路报警输出。

SWP-EZ单相可编程电力仪表

SWP-EZ单相可编程电力仪表特点

1、全新的结构
◆电流输入通道和电压输入通道都使用了互感器,将仪表与电网进行了隔离,从而获得良好的抗干扰性能
◆电参数的测量由电能专用计量芯片完成,实现了对电网参数的高精度和实时性测量
2、清晰的显示
高清晰LED数字显示测量值
3、方便的网络
◆支持多机网络通讯
◆提供的RS485通讯接口方便与上位机连接
◆支持标准MODBUS RTU通讯协议,方便用户组网
4、友好的界面
◆人机界面号,人性化操作界面,简单方便
◆支持多种数据输出方式,电压、电流、功率、频率、功率因素数据轻松获得
◆多种报警方式自由设定,多种输出方式选择

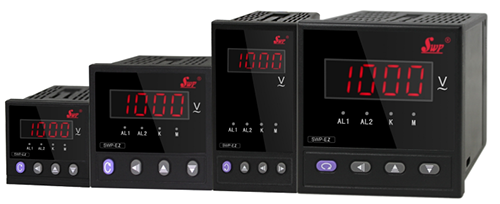

各种烦外形的SWP-EZ单相可编程智能电力仪表

SWP-EZ单相可编程智能电力仪表选型


SWP-EZ①②-③-④⑤⑥-⑦-⑧-⑨-⑩-⑪-⑫


①外形尺寸

[1]:48×48mm外形
[4]:96×48mm外形
[7]:72×72mm外形
[8]:160×80mm外形
[9]:96×96mm外形

②电网类型

[1]:单相

③功能代号

[AI]:交流电流表
[AV]:交流电压表
[AP]:有功功率表
[AQ]:无功功率表
[PF]:功率因素表
[AF]:频率表
[AS]:视在功率表
[AM]:多功能表

④通讯功能

[0]:无通讯
[8]:RS485
[9]:特殊功能

⑤电流输入范围

[0]:无电流输入(功能代号为AV/)
[1]:0-1A
[5]:0-5A

⑥电压输入范围

[0]:无电压输入
[1]:0-100VAC
[2]:0-200VAC
[3]:0-300VAC
[4]:0-400VAC
[5]:0-500VAC
[8]:客户指定

⑦变送输出(OUT1)

[0]:无变送输出
[2]:4-20mA变送输出
[3]:0-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出
[8]:特殊规格

⑧第一报警方式

[N]:无报警输出
[H]:常开继电器报警输出
[C]:SCR报警输出
[S]:SSR报警输出

⑨第二报警方式

[N]:无报警输出
[H]:常开继电器报警输出
[C]:SCR报警输出
[S]:SSR报警输出

⑩馈电输出

[N]:无馈电输出
[P]:DC24V馈电输出

⑪供电方式

[省略]:AC220V供电(线型电源,默认)
[W]:DC24V供电
[T]:AC85-265V供电(开关电源)

⑫外形特征

[省略]:横式显示仪表
[S]:竖式显示仪表(仅针对外形尺寸选型代码“4”和“8”)


常用单相电力仪表选型举例

①单相交流电流表
SWP-EZE81-AI-050-0-N-N-N(电流显示)
SWP-EZE91-AI-050-0-N-N-N(电流显示)
SWP-EZE71-AI-050-0-N-N-N(电流显示)
SWP-EZE41-AI-850-0-N-N-N(电流显示+RS485)
SWP-EZE91-AI-050-2-N-N-N(电流显示+4-20mA变送输出)
SWP-EZE11-AI-050-0-N-N-N-T(电流显示+AC/DC220V供电)

②单相交流电压表

SWP-EZE81-AV-005-0-N-N-N(电压显示)
SWP-EZE91-AV-005-0-N-N-N(电压显示)
SWP-EZE71-AV-005-0-N-N-N(电压显示)
SWP-EZE91-AV-805-0-N-N-N(电压显示+RS485)
SWP-EZE91-AV-005-2-N-N-N(电压显示+4-20mA变送输出)
SWP-EZE11-AV-005-0-N-N-N-T(电压显示+AC/DC220V供电)

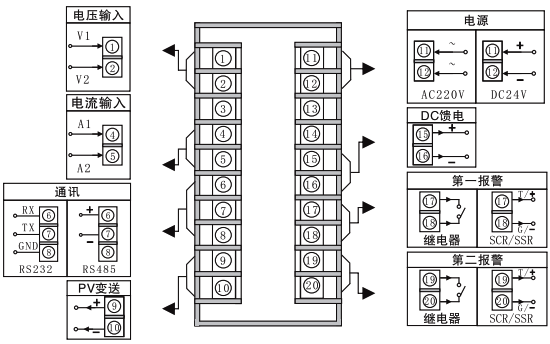

SWP-EZ41、SWP-EZ81和SWP-EZ91接线图

SWP-EZ41、SWP-EZ81和SWP-EZ91接线图

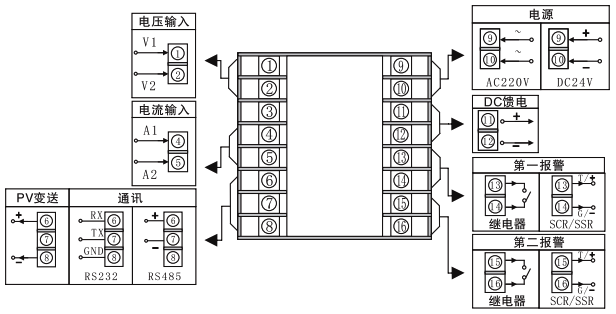

SWP-EZ71接线图

SWP-EZ71接线图

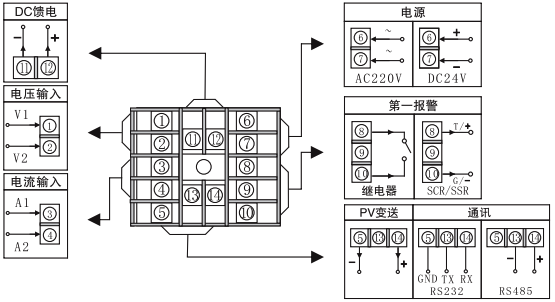

SWP-EZ11接线图

SWP-EZ11接线图
