昌晖仪表制造有限公司将CCS系统设计选型要点分享给大家，希望每个工厂CCS应用更加合理和经济。
1、按控制系统安全等级分类
在CCS设计选型时，可以根据需要控制的机组设备在装置中的重要性，以及企业对该机组设备事故可接受的风险程度来选择CCS是否为带SIL认证的安全PLC系统或普通PLC。同时根据CCS在工厂的控制网络设计，考虑是否需要带信息安全认证的PLC系统。
各种类型的具体特点如下：
①满足SIL3安全等级应用的控制系统。该类控制系统的安全性和可用性高，与传统的机组分离式仪表控制相比，可以把透平压缩机组的转速控制、防喘振控制、性能控制、机组辅助设备控制、机组的安全联锁保护控制统一在一个控制系统内完成，这样的系统能很好地协调各控制回路之间的关联条件，利用优化控制算法软件，实现机组高性能运行需求，达到工业生产节能降耗的目的。
②非安全认证的PLC控制系统。该类控制系统的安全等级低，一般只做转速控制 、防喘振控制、性能控制，不可以做机组的安全联锁保护功能。
③ 控制系统要满足信息安全认证时，满足IEC62443-4-1、IEC62443-4-2欧洲信息安全标准定义的SL1等级要求和ISA Secure EDSA美国信息安全标准定义的Level1等级要求。
2、按控制系统的硬件结构分类
企业在设计选型CCS控制系统时，可以根据机组设备在装置中的重要性，以及企业对CCS控制系统误停车带来生产经济损失的可接受程度来选择系统硬件结构类型，每种类型的可用性和可维护性如下：
①三重化(TMR)控制系统。该类系统一般满足SIL3, 同时兼顾高安全性和高可用性。另外，该类系统的输入和输出卡件一般用同一个卡实现三个通道的运算，在I/O卡内可以实现对外接口的表决电路，所以现场信号输入输出的接线非常简单方便，现场调试维护非常安全方便。
②四重化(QMR)控制系统。该类系统一般也满足SIL3安全等级，用两块CPU卡件实现四重化控制，I/O卡件一般用单通道采集运算，用两块I/O实现冗余表决。与TMR结构比较，对外I/O信号与现场、接线比较复杂。
③双冗余PLC控制系统，用于机组控制系统是非安全PLC系统。
④单通道PLC系统。
3、按I/O卡结构分类
①AI、AO、 DI、 DO、 PI等输入输出卡件都为独立专用的卡件。该类系统配置不太灵活方便，单点的带负载能力比较大。
②输入输出卡件采用混合信号处理卡件，该类系统配置比较灵活方便。
③ AI/AO卡件是否自带HART功能。
4、按I/O信号的连接分类
①AO带有专用的现场接线端子板(FTP)，FTP与I/O卡的内部连接已经考虑了通道冗余表决电路，对外只按“单通道”考虑，该方式设计、维护都比较方便。
②现场信号线采用直接在I/O卡件面板上接线方式。
③双I/O卡的冗余表决需要外部并线方式实现。
5、按I/O机架扩展总线分类
①I/O扩展总线采用TMR(3根独立)总线方式。
②I/O扩展总线采用双重化(2根独立)总线方式。
③I/O扩展总线采用单重化(1根)总线方式。
6、按系统电源方式分类
①控制系统每个机架有独立的冗余供电模块，供本机架的工作电源。
②控制系统用外电源转换模块，然后为每个机架供电。
7、按控制系统软件组态方式分类
①应用程序支持ST、FBD、LD三种常用的编程语言，该类系统软件组态开放，便于学习掌握，也便于后期维护和升级改造。
② 应用程序组态为列表填单方式，该类软件程序一般为“黑匣子”, 不便于维护改造。
8、按控制系统I/O点数分类
①全厂所有OEM机组厂家统一机组控制器平台，便于维护、培训和配件管理等。
②使用各OEM机组设备厂家自带实物控制器，这样不便于统一维护管理。

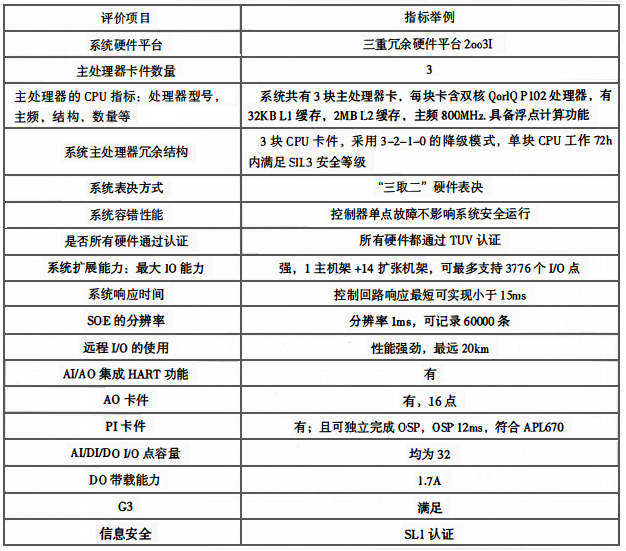

CCS控制系统在选型时应考虑的其他要点见表1
9、按全厂或装置的机组设备类型分类
①大型控制系统I/O点数在1000点以上，适合把透平压缩机组的转速控制、防喘振控制、性能控制、机组辅助设备控制、机组的安全联锁保护控制集成在一个控制系统内完成，实现机组各控制回路之间的关联控制，达到机组高性能运行需求。
②小型控制系统I/O点数在200点以内，一般只做机组的调速和防喘振控制回路。
