YR-DO10系列溶解氧在线监测仪采用膜法测量溶解氧，可连续监测数据通过变送输出实现远传监控，也可以连接RS485接口，通过MODBUS RTU协议方便联入上位机实现组网监控。YR-DO10溶解氧在线监测仪应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中溶解氧和温度的连续监测。
YR-DO10溶解氧在线监测仪特点

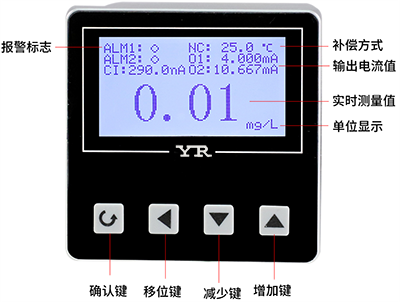

1、3.5英寸128×64点阵式白屏黑字液晶显示，高亮度，高分辨率，方便数据读取
2、YR-DO10系列溶解氧在线监测仪为户外防水设计，防护等级IP65，外观大方、高端
3、溶解氧在线监测仪的可拔插式接线端子，接线作业方便；标准M20×1.5电气接口，防尘防水

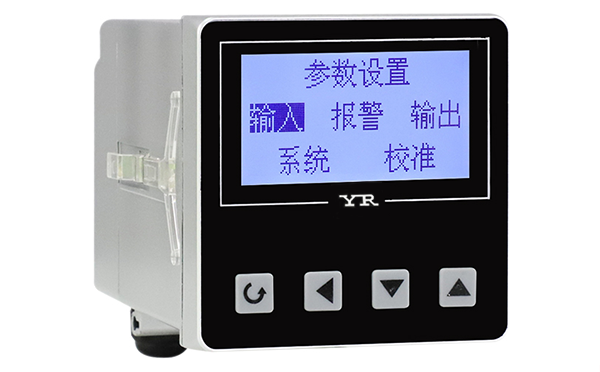

4、溶解氧在线监测仪支持中英文菜单切换
5、溶解氧/温度在线测量
6、溶解氧在线监测仪支持电极校准功能
7、大气压力补偿
8、硅胶轻触按钮，人机交互好
9、NTC 22K温度手动/自动温度补偿可选
10、溶解氧探头采用进口可更换膜头组件、三传感器克拉克测定技术；高精度测量、工作稳定、抗干扰强
11、2路模拟量变送输出
12、2个报警接点输出
13、RS484通讯(MODBUS RTU协议)，方便用户构成水质采集分析控制系统
YR-DO10系列溶解氧在线监测仪技术参数
1、测量范围
①%：0-200%
②mg/L：0-20.00mg/L
③ppm：0-20.00ppm
④TEMP：0.0-65.0℃
2、测量精度：%、mg/L、ppm：±1.5%；TEMP：±0.2℃
3、输出信号
①变送输出：4-20mA(负载电阻RL≤480Ω)、0-10mA(负载电阻RL≤960Ω)、0-20mA(负载电阻RL≤480Ω)
②报警输出：2路继电器触点输出，触点容量AC220V/2A(阻性负载)
③通讯输出：RS485通讯接口，波特率1200-38400bps可设置，标准MODBUS RTU通讯协议
4、温度补偿：0.0-65.0℃；精度：±0.5℃；NTC 22K自动温度补偿模式，手动温度补偿模式
5、盐度补偿：0.0-50.0ppt手动补偿
7、压力补偿：50.0-120.0mbar手动补偿
7、显示方式：背光式3.5英寸128×64高分辨率点阵式白屏黑字液晶屏，中文图形界面
8、工作温度：-20~55℃
9、储存温度：-20~55℃
10、供电电源：AC/DC100-240V()50/60Hz)
11、防护等级：溶解氧在线监测仪防护等级为IP65

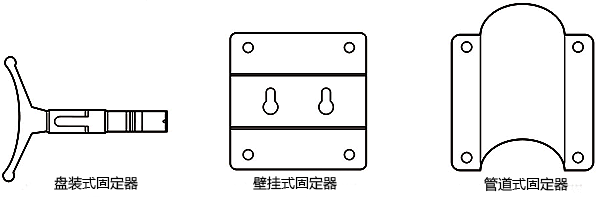

12、安装方式：YR-DO10系列溶解氧在线监测仪有盘装式、壁挂式或管道式三种
①盘装式溶解氧在线监测仪安装
请预先在仪表盘盘面上开92×92mm的方孔，溶解氧在线监测仪从表盘面面板直接推入，将溶解氧在线监测仪所附的固定器由后方套入，卡进固定槽内。如果在同一仪表盘上安装多台仪表，应参考仪表最小间距38mm，以保证必要的散热及装卸空间。

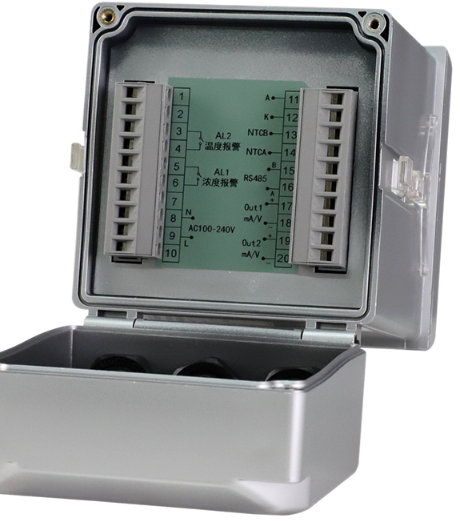

②壁挂式溶解氧在线监测仪安装
将壁挂式固定器固定在溶解氧在线监测仪背后，再讲固定器挂孔对准墙面固定住，完成壁挂安装。
③管道式电导率在线监测仪安装
先确定溶解氧在线监测仪安装位置，将管道式固定器套在管道上，再将溶解氧在线监测仪固定在管道式固定器上，完成电导率监测仪在管道安装。
13、质保：昌晖溶解氧在线监测仪为10年使用寿命设计，质保24个月

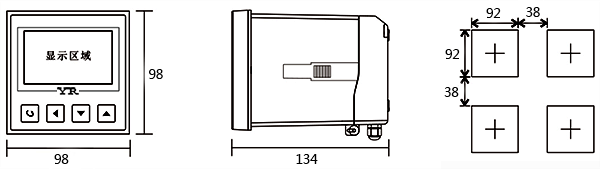

13、溶解氧在线监测仪外形尺寸：98×98×134mm(宽×高×深)；开孔尺寸：92×92mm(宽×高)
YR-DO10系列溶解氧在线监测仪选型表
YR-DO10①-②③④-⑤-⑥
①溶解氧在线监测仪安装方式
[01]：盘装式溶解氧在线监测仪
[02]：壁挂式溶解氧在线监测仪
[02]：管道式溶解氧在线监测仪
②通讯方式
[0]：无通讯
[8]：RS485
③溶解氧监测仪变送输出1输出类型
[2]：4-20mA
[3]：0-10mA
[6]：0-20mA
④溶解氧监测仪变送输出2输出类型
[2]：4-20mA
[3]：0-10mA
[6]：0-20mA
⑤报警输出
[2]：2限报警
⑥供电电源
[T]：AC/DC100-240V(50/60Hz)
YR-DO10系列溶解氧在线监测仪选型举例：
YR-DO1001-822-2-T(盘装式溶解氧在线监测仪+RS485+2路4-20mA变送输出+2限报警)
YR-DO1002-822-2-T(壁挂式溶解氧在线监测仪+RS485+2路4-20mA变送输出+2限报警)
YR-DO1003-822-2-T(管装式溶解氧在线监测仪+RS485+2路4-20mA变送输出+2限报警)

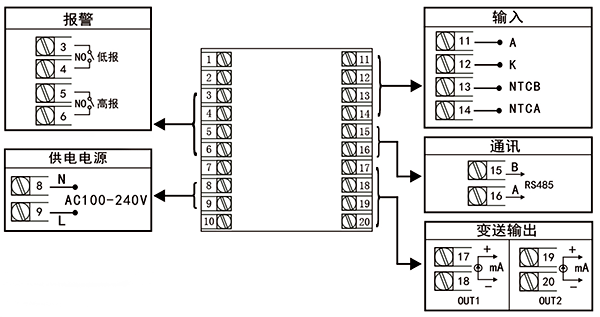

YR-DO10系列溶解氧在线监测仪接线图
