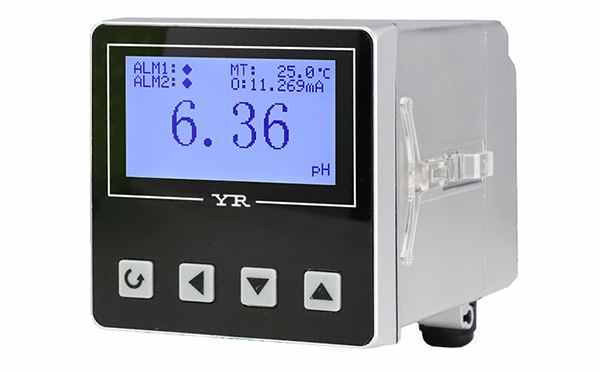

YR-PH10系列pH/ORP监测仪应用于环保水处理、纯净水、循环水、锅炉水等系统以及电子、电镀、印染、化学、食品、制药等制程领域的pH/ORP实时显示和控制。pH/ORP监测仪采用高阻抗和户外防水设计，测量稳定不跳字，抗干扰能力强，具备一路RS485通讯输出、一路模拟信号输出和两路继电器报警输出，方便用户构成水质采集分析控制系统。
pH/ORP监测仪特点
1、3.5英寸128×64点阵式白屏黑字液晶显示，高亮度，高分辨率，方便数据读取
2、户外防水设计，YR-PH10系列pH/ORP监测仪防护等级IP65，外观大方、高端
3、pH/ORP监测仪可拔插式接线端子，接线作业方便；标准M20×1.5电气接口，防尘防水

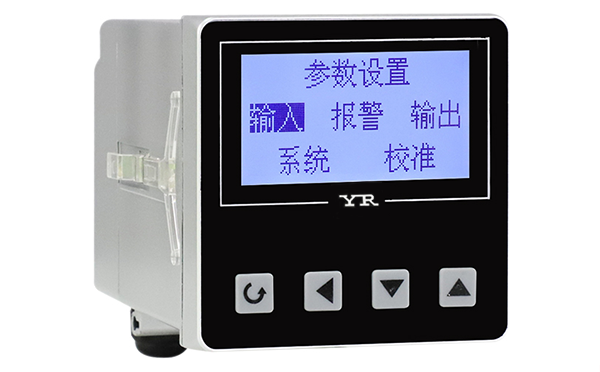

4、pH/ORP监测仪支持中英文菜单切换
5、pH/ORP监测在线监测
6、pH/ORP监测仪支持电极校准功能
7、硅胶轻触按钮，人机交互好
8、pH/ORP监测仪手动/自动温度补偿可选
9、有3种模拟量变送输出
10、2个报警接点输出
11、RS484通讯(MODBUS RTU协议)，方便用户构成水质采集分析控制系统
pH/ORP监测仪技术参数
1、测量范围
①pH：0-14pH
②ORP：-999~999mV
2、分辨率
①pH：±0.02pH
②ORP：±1mV
3、输出信号
①变送输出：4-20mA(负载电阻RL≤480Ω)、0-10mA(负载电阻RL≤960Ω)、0-20mA(负载电阻RL≤480Ω)
②报警输出：2路继电器触点输出，触点容量AC220V/2A(阻性负载)
③通讯输出：RS485通讯接口，波特率1200-38400bps可设置，标准MODBUS RTU通讯协议
4、稳定性：≤0.02pH/24h；≤3mV/24h
5、输入阻抗：≥1012Ω
6、温度补偿：-10.0~130.0℃，精度±0.5℃；手动温度补偿模式；NTC10K，Pt1000自动温度补偿模式
7、工作温度：-20~55℃
8、储存温度：-20~55℃
9、供电电源：AC/DC100-240V()50/60Hz)
10、防护等级：YR-PH10系列pH/ORP监测仪防护等级为IP65
11、安装方式：YR-PH10系列pH/ORP监测仪盘装式、壁挂式或管道式三种
12、质保：昌晖pH/ORP监测仪为10年使用寿命设计，质保24个月
13、pH/ORP监测仪外形尺寸：98×98×134mm(宽×高×深)；开孔尺寸：92×92mm(宽×高)
pH/ORP监测仪选型表
YR-PH10①-②③-④-⑤
①pH/ORP监测仪安装方式
[01]：盘装式
[02]：壁挂式
[02]：管道式
②pH/ORP监测仪通讯方式
[0]：无通讯
[8]：RS485
③pH/ORP监测仪变送输出类型
[2]：4-20mA
[3]：0-10mA
[6]：0-20mA
④pH/ORP监测仪报警输出
[2]：2限报警
⑤pH/ORP监测仪供电电源
[T]：AC/DC100-240V()50/60Hz)
昌晖pH/ORP监测仪选型举例
YR-PH1001-82-2-T(盘装式pH/ORP监测仪+RS485+4-20mA变送输出+2限报警)
YR-PH1002-82-2-T(壁挂式pH/ORP监测仪+RS485+4-20mA变送输出+2限报警)
YR-PH1003-82-2-T(管装式pH/ORP监测仪+RS485+4-20mA变送输出+2限报警)

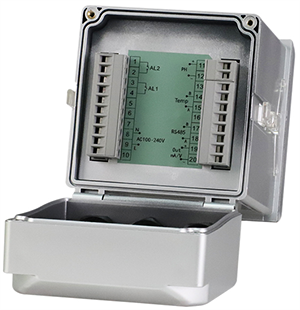

pH/ORP监测仪接线图

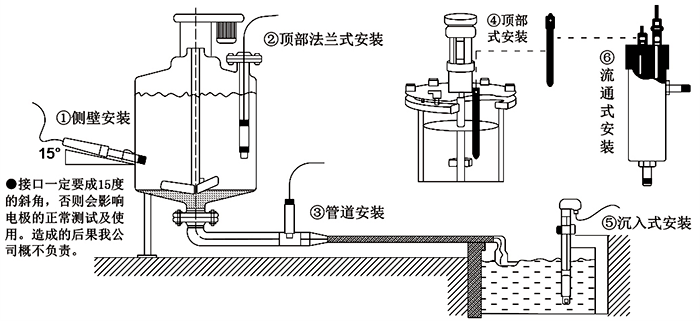

pH电极安装示意图
