电能质量分析仪

2022/5/25 3:47:18人评论次浏览分类：电力仪表仪表地址：//www.e-cumulus.com/product/3629.html

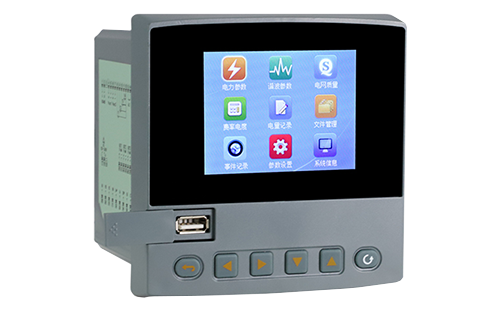

昌晖YR-GFER系列电能质量分析仪采用新进的集成电路及数字采样技术，对三相电气线路中的交流电流/电压、有功功率、无功功率、视在功率、功率因数、工频周波、谐波、有功电能、无功电能、四象限电能、波峰系数及不平衡度等进行实时测量显示与在线分析。分析仪采用3.5英寸320×240点阵TFT高亮度彩色图形液晶显示，LED背光，画面清晰、视角宽。本机具有模拟量输出、通讯输出及累积脉冲输出功能，支持RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，Micro SD卡，支持干接点数字信号输入，功能强大，性价比高。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。

电能质量分析记录仪

电能质量分析仪技术参数
1、电能质量分析仪测量参数
◆电压：测量范围为0.0-500.0V/AC；测量误差为±0.2%F.S；分辨力为0.1V
◆电流：测量范围为0.01-5A/AC；测量误差为±0.2%F.S；分辨力为0.001A
◆有功功率：测量范围为U×I×COSΦ；PF=1.0时测量误差为±0.5%F.S；分辨力为0.1W
◆有功电能：测量范围为99999.99MWh；PF=1.0时测量误差为±0.5%F.S；分辨力为0.01kWh
◆无功功率：测量范围为U×I×SINΦ；PF=0.0时测量误差为±0.5%F.S；分辨力为0.1W
◆无功电能：测量范围为99999.99MVarh；PF=0.0时测量误差为±0.5%F.S；分辨力为0.01KVarh
◆视在功率：测量范围为U×I；测量误差为±0.5%F.S；分辨力为0.1VA
◆功率因数：测量范围为-1.000~1.000；测量误差为±0.05%F.S；分辨力为0.001
◆工频周波：测量范围为45-65Hz(50-500V)；测量误差为±0.05Hz；分辨力为0.01Hz
◆谐波：2-31次
2、电压输入：输入范围为0.0-500.0VAC，输入阻抗500KΩ
3、电流输入：输入范围为0.01-5AAC，输入阻抗＜0.1Ω
4、模拟量输出：4-20mA、0-20mA、0-10mA、1-5V、0-5V
5、报警输出：继电器控制输出-AC220V/2A、DC24V/2A(阻性负载)
6、通讯输出：RS485/RS232通讯接口，波特率4800-38400bps可设置，采用标准MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米；EtherNet通讯接口，通讯速率10M/100M自适应。
7、累积脉冲输出：可选择总有功电能、总无功电能、总视在电能的累积脉冲输出，输出为OC门
8、数据备份：支持U盘和SD卡进行数据备份与转存，容量为4~32GB
9、接线端子：额定电流为5A，额定电压为500V
10、使用环境：环境温度-10～60℃；相对湿度≤85%RH；避免强腐蚀气体
11、工作电源：AC100-240V(开关电源)，50/60Hz；DC20-29V(开关电源)
12、功耗：≤8W

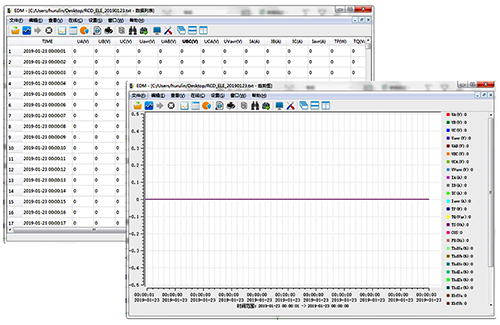

13、电能质量分析记录仪带有USB和SD卡接口，可用U盘和SD卡转存数据；使用昌晖仪表提供的电能质量分析仪YR-EDM数据分析软件可实现以下功能：

①历史曲线浏览、打印功能；
②历史数据浏览、打印功能；
③历史数据的Excel输出功能；
④数据统计功能；
⑤历史曲线的缩放、复制功能(可粘贴于图形编辑程序)；
⑥数据列表的筛选、复制功能(可粘贴于Excel或任意文本编辑器)；
⑦累积报表浏览、复制功能；
14、外形尺寸：电能质量分析仪有96×96mm和120×120mm两种外形尺寸

电能质量分析仪液晶显示画面
◆电力参数画面
电能质量分析仪相电压瞬时值电能质量分析仪相电压最大值
①可切换显示
相电压、线电压、电流、有功功率、无功功率、视在功率、功率因素频率；
瞬时值、最大值、最小值、需量、最大需量、最小需量；
②符号名称A相、B相、C相、AB相、BC相、CA相、Avr平均量、∑总量、F频率
单位：V(伏)、A(安)、W(瓦)、Var(乏)、Hz(赫兹)；
时间戳：记录最大值、最小值的时间，显示：年-月-日、时：分：秒；
③通过按键可清除最大值。
◆谐波参数画面
电能质量分析仪谐波电流电能质量分析仪谐波电压电能质量分析仪基波矢量图电能质量分析仪谐波电压波形
①显示电压、电流的谐波含有率并以柱形图显示，还可以显示谐波瞬时值、最大值及最大值时间；
②基波矢量图直观的表现基波的不平衡度；
③显示谐波波形运行状态：运行(RUN)、停止(STOP)。

◆电网质量画面
电能质量分析仪电压总谐波失真电能质量分析记录仪电网质量画面
①可切换显示：
电压THD(电压总谐波失真)、电流THD(电流总谐波失真)、电压波峰系数、电流波峰系数、不平衡度
最大值、瞬时值
②符号名称：A相、B相、C相、电压(U)不平衡度、电流(I)不平衡度；
时间戳：记录最大值的时间，显示：年-月-日、时：分：秒；

◆费率电度画面
电能质量分析仪本月电能电能质量分析仪历史电能
①可切换显示总有功电能、总无功电能、总视在电能，四象电能，本月电能、上月电能、上上月电能、历史电能；
②可查看总费率、尖费率、峰费率、平费率、谷费率的电费和总电费；
③可查询任意时间段的总历史电能。

◆电量记录画面
电能质量分析记录仪电量实时曲线电能质量分析记录仪电量历史曲线
①可切换显示实时曲线、历史曲线；
曲线内容可选：UA/UB/UC、Uavr、UAB/UBC/UCA、UVavr、IA/IB/IC、Iavr、TP、TQ、TS、COS、FR、ThdUa、ThdUb、ThdUc、ThdIa、ThdIb、ThdIc、KbfUa、KbfUb、KbfUc、KbfIa、KbfIb、KbfIc、UnbU、UnbI；
②可手动设置时间选择曲线打印。

◆文件管理画面
电能质量分析记录仪文件管理电能质量分析记录仪数据备份画面
①电能质量分析记录仪会自动将记录的所有数据备份到本地文件中，也可以使用U盘或SD卡对内部的记录数据进行备份和转存；
②数据分析软件YR-EDM可以对U盘/SD卡备份的数据进行采集转存、分析与打印。

电能质量分析仪接线图

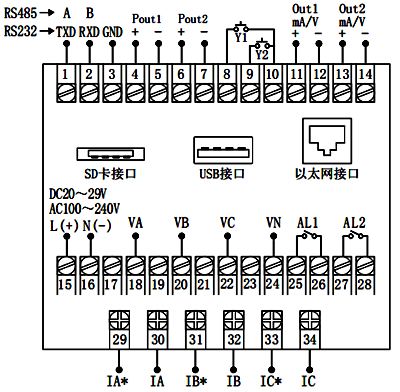

◆96×96mm外形尺寸电能质量分析仪接线图

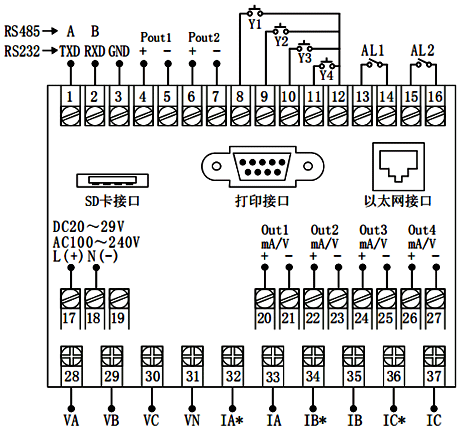

◆120×120mm外形尺寸电能质量分析仪接线图

电能质量分析仪/电能质量分析记录仪选型表
