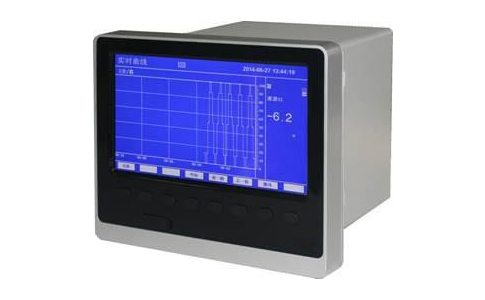

YR-ASR500 48路万能输入蓝屏无纸记录仪采用日本SHARP公司7英寸蓝屏液晶屏显示测量数据（总览、数字显示、棒图显示、曲线显示）、历史曲线、信息（报警信息、累积报表）和功能画面（数据备份打印）。
蓝屏无纸记录仪外形为185×154mm，可输入标准电压、标准电流、热电偶、热电阻、毫伏和频率等信号。YR-ASR500具有4路二线制传感器DC24V配电输出、12路继电器报警输出、4通道变送输出、流量积算、温压补偿、打印、远程通讯及即插即用普通U盘历史数据转存功能。
可靠的结构
全铝密封外壳及内部屏蔽板，保证记录仪在恶劣环境中正常工作
间隔宽度达10mm的接线端子，保证方便稳定
翻盖式面板，保护前端的USB接口
硬件及系统
采用高速、高性能32位ARM微处理器，画面响应时间<0.2秒，可同时实现16路信号的检测、记录、显示和报警
进口SHARP公司7英寸点阵TFT高亮度蓝屏图形液晶显示，亮度可调
采用国际名厂元器和最新大规模集成电路，确保整机高性能
大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据
集成硬件实时时钟，掉电情况下时钟也能准确运行
蓝屏无纸记录仪在85VAC-265VAC范围内正常工作
采用先进无跳线技术，蓝屏无纸记录仪万能输入
丰富的显示功能
蓝屏无纸记录仪提供曲线显示、棒图显示、数字显示、总览显示等多种中文画面
提供全新的T6输入法，可输入中文、英文、数字、特殊符号、上下标等，解决特汉字及殊单位的输入问题
提供横向、纵向曲线走纸方式，提供标尺显示
历史画面：可向前或向后查看保存在内存中的历史数据 备份画面：可通过设定起始时间和结束时间来备份这段时间的数据
流量画面：将流量回路里的流量、温度 、压力信息以组合的方式显示在同一画面上，同时显示各参数信息
蓝屏无纸记录仪软件
信号全量程精度±0.2%
蓝屏记录仪各输入、输出通道间完全隔离
每个通道均支持流量积算功能
软件密码锁保证用户组态安全
内置GB2312二级汉字字库（6500汉字）
中文菜单组态，可自由组态并显示工程位号、工程单位
工程量显示数值达到4位半，显示范围-9999-19999，还支持真空度运算及科学计数法显示
报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息
蓝屏记录仪提供16天小时报表、128天8小时班报、192天12小时班报、1年日报+月报等多种报表形式
4组温压补偿，支持孔板、涡街等流量计，用于对蒸汽、水、一般气体等介质的补偿运算
方便的数据转移
通过通讯接口将蓝屏以太网无纸记录仪内部数据备份到计算机
使用1个USB2.0接口，通过普通2G U盘将蓝屏无纸记录仪内部数据备份到计算机
通过面板式微型打印机打印数据及曲线表
网络集成的软件
通过RS-485、RS-232C或者以太网接口将仪表连接，对蓝屏无纸记录仪进行运程监控、数据采集、数据备份等操作
通过标准MODBUS RTU协议和OPC接口软件包，可无缝连接各种软件。除支持本公司DataManagement数据管理软件外，还支持iFix、组态王、MCGS、力控等通用工业组态，无需专用驱动。
支持FAT32文件系统，Windows可自动识别备份文件，无需格式转换

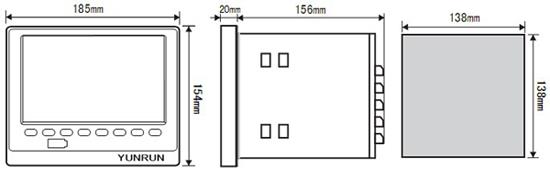

蓝屏无纸记录仪外形尺寸：185×154；蓝屏无纸记录仪开孔尺寸：138×138mm；蓝屏无纸记录仪安装方法： 嵌入式仪表板安装（垂直仪表盘），允许向后最大倾斜30度安装，左右水平

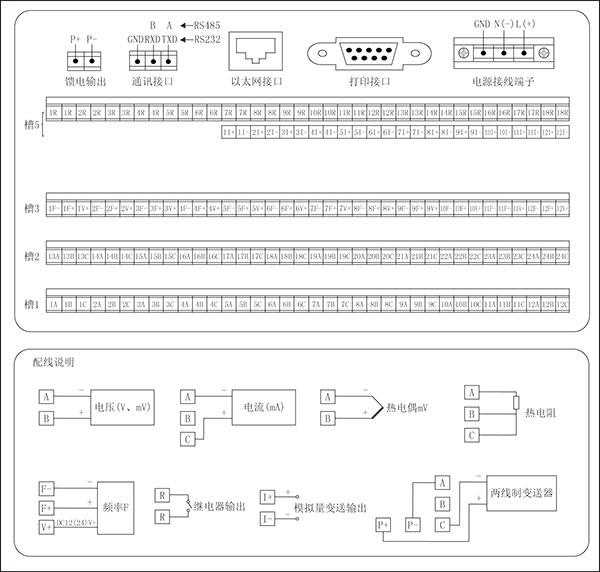

YR-ASR500无纸记录仪接线图
YR-ASR500蓝屏无纸记录仪选型表
|
蓝屏无纸记录仪型号 |
蓝屏无纸记录仪选型代码 |
记录仪选型代码说明 |
|||
|
□-□-□/□ |
|
||||
|
蓝屏记录仪总输入通道 |
YR-ASR501 |
|
|
|
单路信号输入 注1 |
|
存储容量 |
1 |
|
|
内部存储为标准配置 |
|
|
显示语言 |
0 |
|
简体中文（标准配置） |
||
|
附件规格（可复选） |
F4 |
频率信号输入4路
注2 |
|||
注1：蓝屏记录仪总通道数为各种信号输入通道数之和，总通道数≤48
注2：频率输入F4、F8、F12不能同时指定
注3：模拟输出通道数+继电器输出通道数≤18
注4：通讯接口C3、C4和C5不能同时指定
注5：SWP-ASR500记录仪只支持昌晖仪表专用微型打印机
注6：模拟变送输出只支持4-20mA信号输出。
