昌晖SWP-T16数据采集器可接受16路同类型或不同类型被测输入信号，根据用户设定要求完成从信号采集及数据传送的全过程。SWP-T16数据采集器带有串行通信接口，可与SWP-ASR-MD主机构成多路巡检仪，也可以与上位机进行数据传输，构成多输入回路检测系统，实现记录数据的集中管理。
SWP-T16数据采集器常见型号
SWP-T16-80-23-N(万能信号输入+RS485通信)
SWP-T16-80-08-N(Pt100信号输入+RS485通信)
SWP-T16-80-09-N(Pt100.1信号输入+RS232通信)
SWP-T16-80-03-N(K型热电偶输入+RS232通信)
SWP-T16-20-23-N(万能信号输入+RS232通信)
SWP-T16-20-08-N(Pt100信号输入+RS232通信)
SWP-T16-20-09-N(Pt100.1信号输入+RS485通信)
SWP-T16-20-03-N(K型热电偶输入+RS485通信)
主要特点
信号万能输入：17种信号可自由切换
输入信号类型：热电偶、热电阻、0-5V、1-5V、0-10mA和4-20mA
使用环境：环境温度0-45℃；相对湿度≤85%RH(避免强腐蚀气体)
供电电压：AC220V/50Hz或(SWP-T16数据采集器没有电源开关，上电即进入工作)
功耗：≤5W
显示方式：在SWP-ASR-MD多路巡检仪主机或上位机软件显示
参数设定：SWP-T16数据采集器由SWP-ASR-MD多路巡检仪主机或上位机软件设置
通讯波特率：固定为9600bps

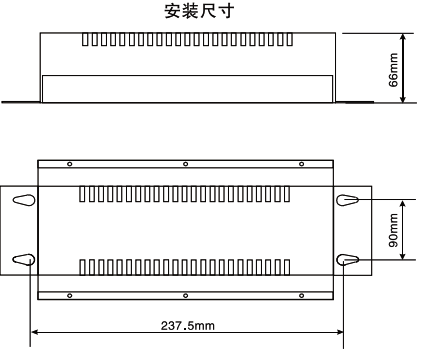

仪表尺寸：175×315mm(壁挂式安装)

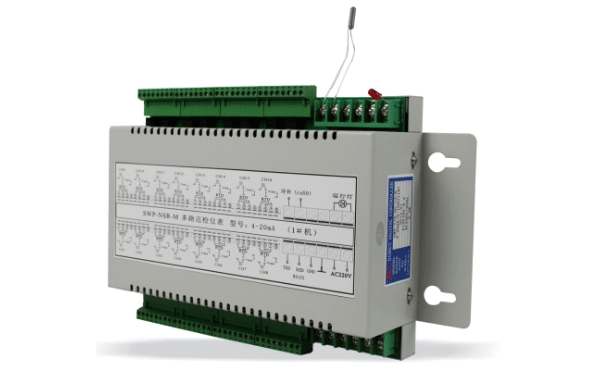

SWP-T16数据采集器外形

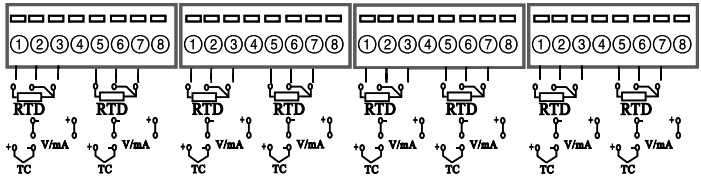

SWP-T16数据采集器接线图
SWP-T16数据采集器选型表
SWP-T16-①②-③-④
①数据采集器通讯方式
[2]：RS232
[3]：RS485
②数据采集器变送输出
[0]：默认无变送输出
③输入信号类型
[23]：万能输入(通过电路板拨盘和昌晖仪表制造有限公司通过的编程软件完成信号类型及量程设置)
④其他功能
[N]：无其他功能
关于SWP-T16数据采集器的使用，建议大家看看《SWP-T16-80-23-N数据采集器如何使用》技术文章。
