UDZ-SK、UDZ-SH型数显双色电接点水位计与装有电接点的水位测量筒配套使用，主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其他导电液体的液位测量，但不适用易燃易爆介质。
数显双色电接点水位计原理
由于水和汽的导电性能差异极大。如发电厂锅炉汽包，在温度＜350℃时，纯水的电阻率＜106Ω/cm，而蒸汽的电阻率＞108Ω/cm。电接点水位计测量筒的作用就是将水位的变化通过接点电阻的变化取得信号，依照“数”的关系馈送至数显双色电接点水位计。
电接点的绝缘子使电接点与水位测量筒外壳绝缘。当水位浸没电接点时，由于水的电阻较低，使电接点与容器外壳接通，水位显示部分点燃绿色显示灯。处于汽中的电接点，由于汽的电阻较大(相对来看视为开路)，此时水位显示部分，绿色显示灯熄灭，而同时又点燃红色显示灯。因此，水位的高低就决定了水位测量筒内浸入电接点的数目，也就决定绿色显示灯点燃的位置，从而就能从数显电接点水位计上红绿灯显示的情况反映出水位的高低。
昌晖数显双色电接点水位计特点

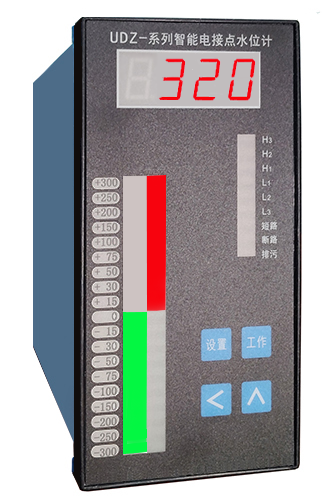

1、数显电接点水位计显示用平面型发光二极管+LED，寿命长、功耗小、光通量大，显示明亮
2、电接点水位计显示方式采用“水绿汽红”，显示直观
3、能适应锅炉变参数运行

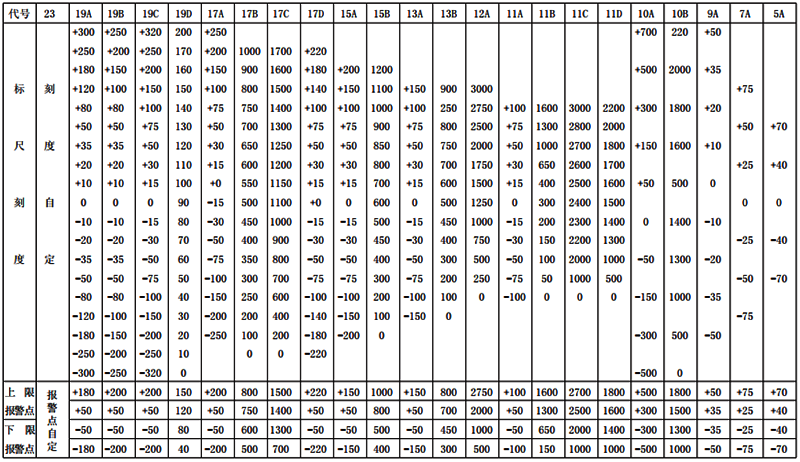

4、电接点采用超纯氧化铝管作绝缘体，通常电极点数有5点、7点、9点、10点、11点、12点、13点、15点、17点和19点几种。不同的测量点数电接点水位计对应的标尺刻度和报警值如下：
5、仪表具有越限报警、满水、缺水保护等性能，继电器报警输出。仪表有上报警两组和下报警两组组(报警位置可由用户任意选定、任意调整)
6、智能电接点水位计具有抗强干扰设计。随着变频器在锅炉自控中的普及使用，仪表信号干扰问题相伴而生，本双色电接点水位计抗干扰设计使能仪表能正常、稳定工作于有强干扰的工况
7、数显电接点水位计为了适应水处理后水阻的变化，仪表设计了水阻调节功能(可调范围：0-500kΩ)
8、UDZ-SH数显电接点水位计具有4-20mA输出
9、UDZ-SH数显电接点水位计内部可自备电源，当外电源失电，自供电源可用3小时(自供电时无报警保护输出及4-20mA输出)
数显双色电接点水位计技术参数

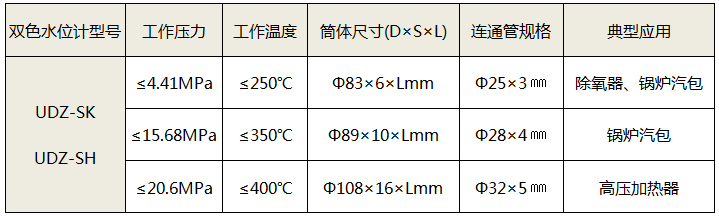

1、仪表和测量筒
2、数显双色电接点水位计外形：竖式80×160×275mm；仪表开孔尺寸：72×156mm；仪表重量：2.4kg
3、数显双色电接点水位计(UDZ-SK和UDZ-SH型)工作压力、工作温度和水阻
①工作压力≤4.41MPa，工作温度≤250℃，水阻0-500kΩ 可调
②工作压力≤15.68MPa，工作温度≤350℃，水阻0-500kΩ 可调
③工作压力≤20.6MPa，工作温度≤400℃，水阻0-500kΩ 可调
4、仪表仪表具有越限报警、满水、缺水保护等性能
5、电源：220VAC/50Hz
6、信号线长度：≤200m
7、工作环境：温度为0-45℃，相对湿度不超过85%的无震动、无腐蚀性气体的场合
智能电接点水位计选型表
UDZ-①-②-③
①功能描述
[ SK]：数显+水阻可调+报警可调
[ SH]：数显+水阻可调+报警可调+4-20mA输出+仪表内部带自备电源
②电接点电极数量
[**]：见前面的电接点水位计标尺刻度表
③用途(用于确定测量筒的工作压力)
[ Q]：用于锅炉汽包液位测量
[ G]：用于高压加热器液位测量
[Y]： 用于除氧器液位测量
特别说明
如果您用昌晖数显双色电接点水位计替代其他厂家生产的产品，请提供原产品的面板标尺照片或示意图
智能电接点水位计接线图
昌晖生产的智能电接点水位计接线没有采用部分厂家电接点水位计以插头接线的方式，不需要对导线进行焊接，方便大家接线。
说明：S1为电接点水位计测量筒最低点的电极，电极在测量筒上的位置按照从低到高依次分布
