触摸屏温度无纸记录仪

触摸屏温度无纸记录仪采用昆仑通态触摸屏开发，与YR-RJD系列温控器配套使用，用户不需要组态即可完成1-10个温控器相关信号监测及记录。

触摸屏温度无纸记录仪特点
1、采用昆仑通态触摸屏+昌晖人工智能组态软件。
2、客户无需作任何组态设置，只要通过RS485通讯线将触摸屏温度无纸记录仪和YR-RJD系列温控器相连，接通电源就可以使用。
3、YR-RJD温控器型号可以自动被组态软件识别，一套软件可以连接1-10个YR-RJD系列温控器，只需在开机设定通道数即可。
4、可编辑存储六组配方曲线。

触摸屏温度无纸记录仪说明
1、7吋触摸屏开孔尺寸：215×152毫米；10吋触摸屏开孔尺寸：261×180毫米；
2、普通用户只要通过485通讯线将触摸屏和仪表相连，并接通电源就可以使用；客户在开机界面输入通道数，点击“进入”按钮后即可；默认的数据(PV)记录时间是60秒一次，也可以自行修改。
3、组态画面详细介绍：

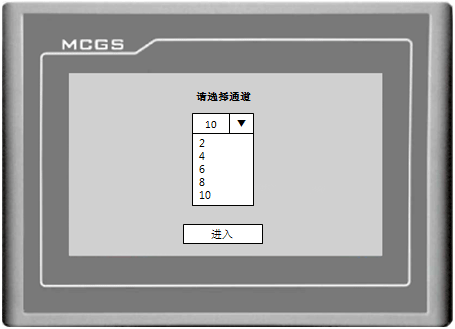

①登录界面
a、首次请先选择通道数，然后点击“进入”按钮；

b、后续使用若不需要重新设定通道数的话，5秒后按上次的通道数自动进入。

②显示画面
一个窗口固定显示2路，超过2路需要翻页；可以动态显示PV/SV/MV，通讯状态为0代表通讯正常，YR-RJD系列温控器型号是组态软件自动识别的，报警状态：红灯为有报警，绿灯为无报警。

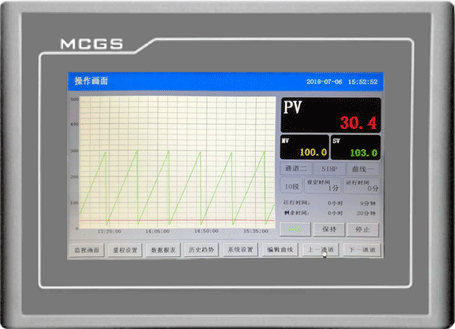

③操作画面
一个窗口固定显示1路，多通道时需要翻页；在此画面左侧是本通道的实时曲线PV(红色)和SV(蓝色)，可以实时同步监测PV和SV的变化情况。如果是程序表可显示当前段设定时间和运行时间，还可以显示整个配方曲线的已运行时间和剩余时间。

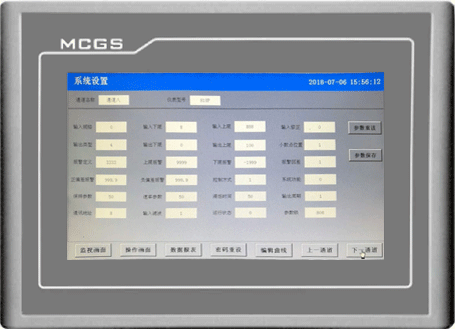

④系统设置界面
首先需要登录(密码：123)，登陆后可以显示每一路YR-RJD系列温控器的完整控制参数菜单。切换通道后组态软件自动读取仪表参数，点击参数框可以修改参数值，点击参数保存就可以写入，修改的参数值是红色的，写入成功后就变成黑色的。

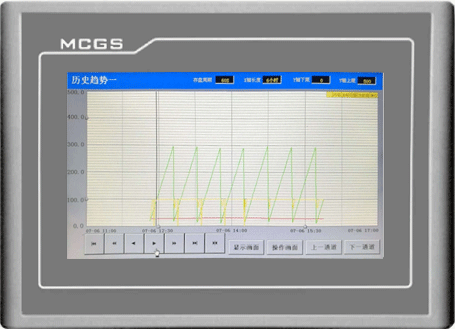

⑤历史趋势界面
每个窗口只显示一路的历史趋势，多路时需翻页；在此页面可以设置数据存盘周期(默认是60秒)、X轴的时间和Y轴的上下线值。红色代表PV值，蓝色代表SV值，黄色是MV值。

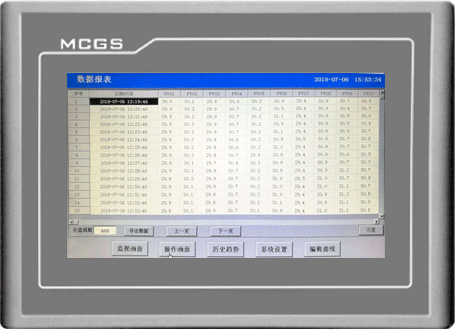

⑥数据报表界面
记录每一路的PV值在一个表格中，导出数据(文件格式*.CSV)后可以通过EXCEL读出。

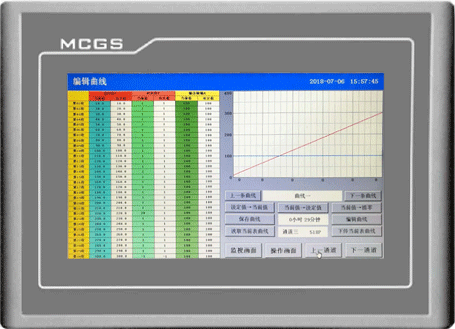

⑦编辑曲线画面
可以编辑存储6条工艺曲线，存储曲线需要先选择曲线号，然后直接点选“保存曲线”按钮即可。下传曲线的步骤：先把设定值赋值给当前值，然后再点击“下传当前曲线”按钮即可；本页面可以提供程序编辑功能，可以实现把当前值清零，也可以把读取的当前曲线值赋值给设定值来生成设定曲线。

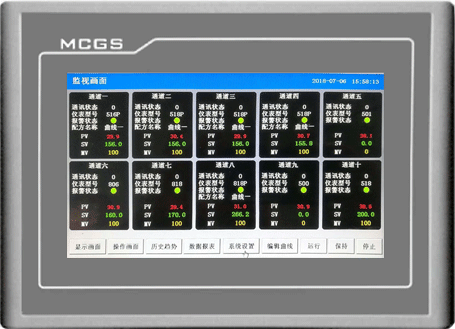

⑧监视画面
动态显示十个通道的通讯状态/仪表型号/报警状态/配方曲线/PV/SV/MV；对所有程序表还可以实现一键启停。

选型

YR-HIM-RJD①
