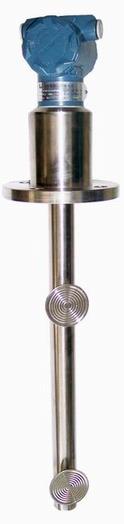

在线密度计 SWP-T61DM

SWP-T61DM在线密度计(也称在线密度变送器)是用于连续在线测量液体浓度和密度的设备，直接用于工业生产过程。密度计采用先进技术，包括：一个电容式差压传感器以及与其相连接的、插入生产过程的一对压力中继器。在两个压力中继器之间有一个温度传感器，用来补偿过程液体的温度变化。

SWP-T61DM为二线制密度变送器，用于工业过程控制，在线密度计根据浓度与密度的大小产生相应的4-20mA信号，通过数字通信进行远程校准与监测。

昌晖密度计特点
1、本在线密度计适用于流动或静止液体， 适合于管道和罐体安装。
2、采用一体化结构的两线制变送器，无活动部件，维护简单。
3、连续在线测量液体密度和温度，无过程中断.可直接用于生产过程控制。
4、双四位数字液晶显示。
5、温度和密度两参数可同时显示，便于进行行业标密换算。
6、密度计有几种不同的触液材质。
7、安装使用方便，插入液体即可显示读数。
8、简化维修，无需定期清洗。
9、在线密度计校准无需标准参考源、无需实验室校准、无过程中断。
10、本质安全型可用于危险现场. 卫生型可安装于食品生产现场。

智能在线密度计技术指标
1、输出：4-20mA电流输出，叠加数字信号（HART协议）
2、精度：0.001g/cm3
3、密度量程：0-2g/cm3 ；0-3g/cm3
4、仪表电源：16-30VDC供电，推荐使用24VDC
5、分 辨 率：0.001g/cm3
6、温度量程：0-100℃ 温度精度：0.5℃
7、环境温度：-10～60℃
8、湿度范围：0-90%
9、阻尼调整：0-16秒；0-32秒

温馨提示
如果被测介质温度频繁波动或短时间内存在较大温差，SWP-T61DM测量精度和稳定性不及SMAR公司DT301在线密度计，建议选用国外原装产品。

SWP-T61DM在线密度计应用领域
1、制糖业与酿酒业
榨取果汁、糖浆、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等
2、奶制品业
炼乳、乳糖、乳酪、干乳酪、乳酸等
3、采矿
煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等
4、炼油
润滑油、芳香剂、燃油、植物油等
5、食品加工
番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果冻、果酱等
6、纸浆与造纸业
黑浆、绿浆、纸浆清洗、蒸发器、苛性碱等
7、饮料加工
啤酒、软饮料、果酒、速溶咖啡、麦芽等
7、化工
烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等
8、石化
天然气、油气水洗、煤油、润滑油、油/水界面等

在线密度计电子线路图示

智能在线密度计输出负载范围

在线密度计结构示意图

SWP-T61DM密度变送器现场使用安装须知
1、在线密度计的原理是建立在静压基础上的双法兰差压法。由于所测液体有时并不是静止的，它在不断地循环和搅动。因此用静压原理测试密度的装置就必须克服这些影响。在不适合直接测量的地方要增加附助测试罐，让密度计工作在流速和波动很小的地方，以保证密度计读数的稳定。
2、SWP-T61DM外形和性能与SMAR公司的DT301I智能浓度/密度变送器酷似，用户可参照DT301安装方法安装。
3、具体安装图由工程现场技术人员根据所购设备的尺寸自己设计决定。
4、对于流动液体或震动较大的液体测试时要加装附助测量罐，目的是使测量读数稳定。现场操作员在调节测量罐内液体流速时要兼顾动态与读数稳定性两种要求。
5、现场安装密度计时必须要保证两只压力中继器在同一垂直面上,否则会产生测量误差。
6、SWP-T61DM密度变送器在罐体上的安装方法

7、SWP-T61DM密度变送器在管道上的安装方法

9、现场被测液体必须保持没过两个测量传感器。

10、SWP-T61DM密度计理论上可以根据不同的介质测量出浓度，请使用方根据现场情况自行换算出浓度结果。

在线密度计维护及常见故障处理
1、两只传感器头是密度计最脆弱的部位，外力损伤会导致造成密度计损毁。运输和安装过程中为了保护传感器不受损坏，保护罩必须在安装完成后方能拆除。切记!!
2、密度计出厂时已调整至最佳状态，非专业人员请勿随意调整。专业人员在现场校准方法：将密度计垂直插入纯水中，支持HART协议的表用手操器调整（模拟表通过R、S两只电位器反复校准）。具体操作按仪表说明书进行。
3、发现密度变送器不工作时首先检查电源和地线是否接好。
4、发现变送器读数和实际严重不符时，首先检查两膜盒的膜片是否受到外力损伤变形。
5、遇到复杂故障请及时与云南昌晖仪表制造有限公司联系（TEL:0871-65127691)，不可强行拆卸以免造成更大损坏。
