中和pH自控系统特点
1、中和pH自控系统采用西门子PLC作控制器，各功能单元模块化，结构更加简单可靠，根据现场生产工艺的特点，采用模糊控制和自适应控制两种控制方法，使控制效果满足各种苛刻的环境要求。
2、控制器体积小，运算速度高、每条指令执行时间为0.2us，保证了系统的实时性；采用高精度的A/D模块对信号进行采集，保证信号的准确性；具有良好的扩展性和强大的指令系统，设有RS485和以太网接口，方便与其它系统挂接。
3、中和pH自控系统采用10寸工业级液晶触摸屏，质量可靠，寿命长，利用组态软件开发的动态监控画面，直观明了，内置存储器，可记录、查询整个榨季的生产数据和曲线。
4、步进执行器采用混合式步进电机结合细分控制器，驱动圆筒状渐开线阀芯，驱动更有力、平稳、精确，杜绝同类产品的运转卡死、失步现象；控制线同比加长50%，精度提高10倍，配套系统为0.01%。
5、pH1双电极测量装置、pH2单电极测量装置都采用电极测量、电极清洗及清洗液回收一体化结构，两组电极在程序控制下自动轮换测量和清洗，机械部件均为防腐材料制造，结构简单可靠。
6、双、单电极测量装置都采用电极测量、电极清洗位置水平隔离设计，杜绝同类产品电极垂直上升清洗时，酸液向下渗漏污染采样汁，影响电极测量的现象。
7、双、单电极测量装置的电极清洗都采用多喷嘴、多角度同时喷射设计，比同类产品电极清洗更干净，信号更准确。
8、双、单电极测量都设置独立的电极安装护套，使电极安装不受装置运行位置和状态的影响，既简单又方便，适用各种电极。
9、pH2单电极测量装置，配套单电极pH测控仪，实现测量值现场和主机在线同步显示，也可单独用于澄清汁、糖浆、污水、环保等带积垢液体介质的测量。
10、中和pH自控系统所有操作均在主机触摸屏上完成，人机界面友好，操作简便，只需经过短时的培训，岗位工人即可熟练操作。
11、pH自控系统设置了各种运行状态指示、故障报警提示、故障分析、帮助等齐全的辅助功能，使设备的使用、维护更加简单。
12、pH自控系统可根据用户需要，扩展控制中和汁压力、调节喷嘴，控制石灰乳箱液位，可增加手机APP通讯等。
中和pH自控系统主要技术参数
测量范围：0-14pH
控制范围：4-12pH
分 辨 率：0.01pH
静态误差：≤±0.1pH
动态误差：≤±0.2pH
输入阻抗：1×1015Ω
隔离输出：4-20mA
介质温度：0-80℃
温度补偿：0-100℃
通讯方式：RS485/以太网
系统工作电压：AC220V 50Hz
整机功率：＜350 W
电机工作电压：AC110V/50Hz
清洗泵电压：AC110V/50Hz
pH自控系统的控制方案示意图及主要配置

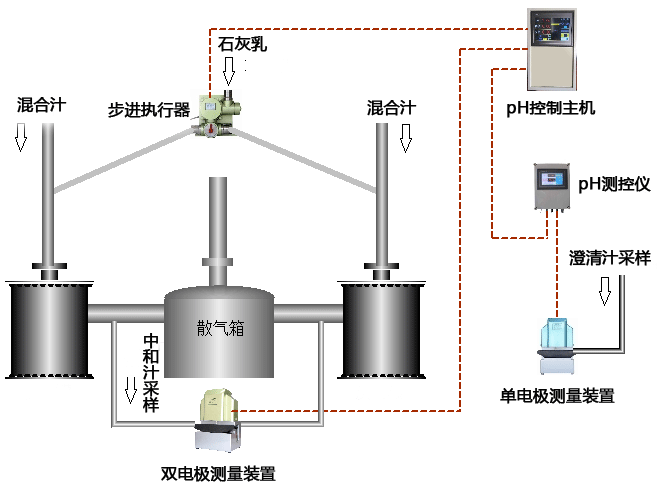

1、常规中和pH自控系统控制方案示意图
常规中和pH自控系统控制方案设备主要材料表
①触摸屏pH控制主机1台
②旋转式步进执行器1台
③双电极pH测量装置1台
④单电极pH测量装置1台
⑤单电极pH测控仪1台
⑥JUMO玻璃电极4支
⑦清洗泵2台
⑧双电极橡胶采样槽2个
⑨单电极橡胶采样槽1个
⑩钢丝缠绕管Φ50×5米
⑪测量信号电缆(配套)
⑫系统控制电缆(配套)
⑬不锈钢安装接口3个
⑭不锈钢安装插管2根
⑮随机材料(说明书，备件等)1套

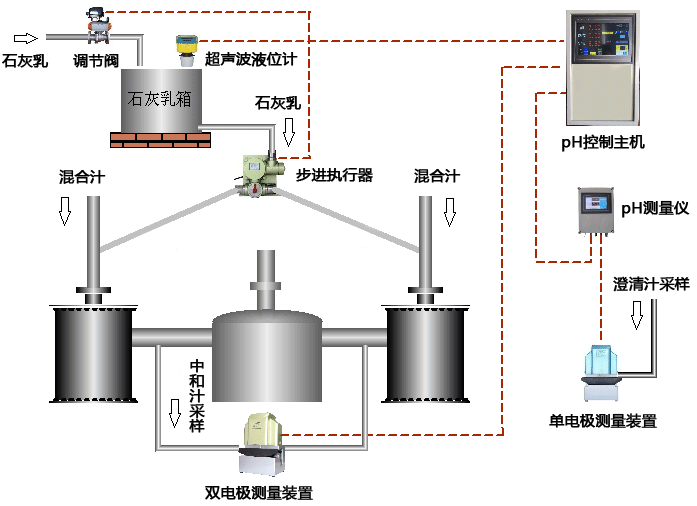

2、含石灰乳液位自控中和pH自控系统控制示意图
①触摸屏pH控制主机1台
②旋转式步进执行器1台
③双电极pH测量装置1台
④单电极pH测量装置1台
⑤单电极pH测控仪1台
⑥JUMO玻璃电极4支
⑦清洗泵2台
⑧双电极橡胶采样槽2个
⑨单电极橡胶采样槽1个
⑩钢丝缠绕管Φ50×5米
⑪测量信号电缆(配套)
⑫系统控制电缆(配套)
⑬不锈钢安装接口3个
⑭不锈钢安装插管2根
⑮随机材料(说明书，备件等)1套
⑯超声波液位计1套
⑰气动石灰阀(DN50)1台
3、其他根据现场要求控制的方案与昌晖仪表技术部沟通。
