三线制超声波物位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质有关。表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。
1、由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，三线制超声波液位计可以应用于各种复杂工况。
2、“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果
3、三线制超声波液位计换能器内置温度传感器，可实现测量值的温度补偿。
4、超声波换能器采用最佳声学匹配之专利技术，使其发射功率能更有效地辐射出去，提高信号强度，从而实现准确测量。
5、可利用红外线遥控器可以对超声波物位计的参数进行编辑，三线制带两个报警继电器输出。

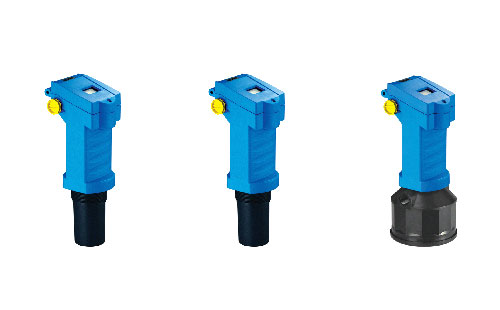

YR-SL601三线制超声波液位计应用 各类工业领域的液位测量，特别是水处理工业
测量范围 液体，0.25-4m
过程连接 G2A
换能器外壳材料 PTFE、PU/PC
过程温度 -40～70℃
过程压力 -0.2～1bar
信号输出 三线制带两个报警继电器输出
YR-SL602三线制超声波液位计应用 各类工业领域的液位测量，特别是水处理工业
测量范围 液体，0.4-8m
过程连接 G2A
换能器外壳材料 PTFE、PU/PC
过程温度 -40～70℃
过程压力 -0.2～1bar
信号输出 三线制带两个报警继电器输出
YR-SL603三线制超声波液位计应用 各类工业领域的液位或固体料位测量
测量范围 液体：0.6-20m；固体：0.6-5米
过程连接 法兰或吊架
换能器外壳材料 PU/PC
过程温度 -40～70℃
过程压力 -0.2～1bar
信号输出 三线制带两个报警继电器输出
三线制超声波液位计选型表
|
YR-SL601-□□□□ （液体测量，量程0.25-4m） |
|
| 代码 | 防爆要求 |
| P | 标准型(非防爆) |
| 代码 | 换能器材料/过程温度/防护等级 |
| A | PU/PC / -40～70℃ / IP66 |
| B | PVDF / -40～70℃ / IP66 |
| 代码 | 过程连接 |
| GB | G2A 仅适用SL601、SL602型的过程连接方式 |
| FL | 法兰 仅适用SL603型的过程连接方式 |
| DJ | 吊架 仅适用SL603型的过程连接方式 |
| 代码 | 电子组件 |
| A | 4-20mA / 三线制 |
| B | 4-20mA / 21.6-26.4VDC供电 / 三线制带两个报警继电器输出 |
| 代码 | 红外线遥控器YK2 |
| A | 带 |
| X | 不带 |
