昌晖仪表生产的SWP-ST61ECT是以微处理器为核心带传感器的温度变送器,产品具有高精度、稳定性好和自诊断的特点。SWP-ST61ECT温度变送器适用于液体、气体或蒸汽等介质的温度测量。
SWP-ST61ECT温度变送器特点
◆高精度,稳定性好 ◆抑制温漂 ◆智能HART通讯
◆操作提示 ◆自诊断功能 ◆过程参数清洗直观
◆宽视角LCD显示屏 ◆精度:0.2%
SWP-ST61ECT温度变送器技术参数
◆输出:4-20mA或二线制4-20mA+HART数字通讯输出
◆供电电源:12V-45VDC
◆输入信号:热电偶或热电阻
◆安装方式:螺纹(标准配置)或法兰(定制生产)

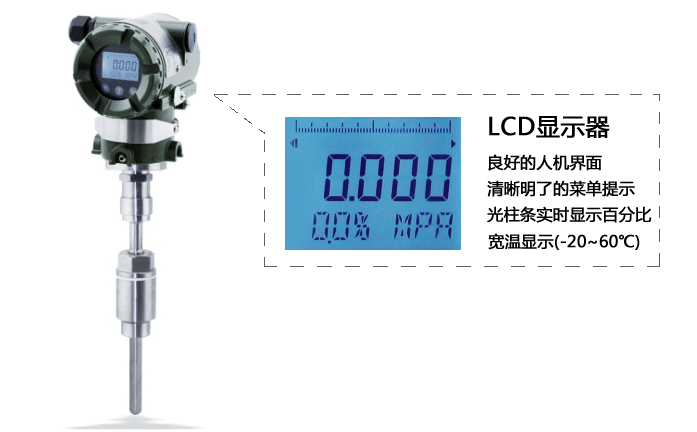

◆内置显示器:LCD显示数值、数位、单位和棒状图
◆自诊断功能:放大器故障、设置故障、环境温度报警等
◆工作温度:-40~85℃
◆SWP-ST61ECT温度变送器铭牌内容
SWP-ST61ECT温度变送器选型表
SWP-①②③④⑤⑥⑦-⑧(⑨-⑩℃)
①代码 仪表功能
ST61ECT 温度变送器
②代码 输入信号类型
** 详见输入信号类型表
③代码 输出方式
N 二线制4-20mA
S 二线制4-20mA+HART通讯
④代码 连接方式和材质
R 外螺纹G1/2(不锈钢1Cr18Ni9Ti)
G 外螺纹M20×1.5(不锈钢1Cr18Ni9Ti)
M 外螺纹M20×2(不锈钢1Cr18Ni9Ti)
T 定制生产
⑤代码 显示表头
N 无显示表头
M3 液晶显示
⑥代码 防爆类型
d 隔爆型,防爆等级ExdⅡCT6
⑦代码 传感器保管
N 不带温度传感器保护套管
B 温度传感器保护套管
⑧代码 传感器插入深度(单位:mm)
** 填写数字
⑨代码 温度变送器量程下限
** 填写数字
⑩代码 温度变送器量程上限
** 填写数字
选型举例
SWP-ST61ECT08NGM3dN-40(-40.0~120℃)
