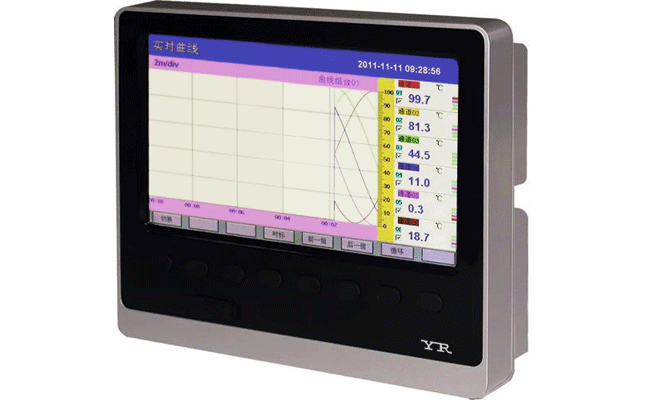

YR-ASR700系列超薄彩色无纸记录仪12路万能输入(36种信号可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等)。可带12路报警输出或6路模拟量变送输出，RS485通讯接口、以太网接口、微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。人性化的外观设计、完善的功能体现、可靠的硬件品质、精湛的制造工艺，使昌晖超薄彩色无纸记录仪具有更高的性能价格比。
超薄彩色无纸记录仪特点
◆ 采用高性能ARM微处理器为核心，产品具有功耗低、响应快、功能强、性价比高等特点。
◆ 采用7英寸进口800×480点阵TFT高亮度彩色图形液晶显示，LED背光，画面清晰，宽视角。
◆ 输入-输出-电源之间隔离设计，对输入、输出、电源采取可靠保护和强抗干扰设计。
◆ 超薄彩色无纸记录仪开孔尺寸138×138mm，76mm的仪表深度大大节约了控制柜安装空间。
◆支持USB数据转存和SD卡内存扩展，与数据管理软件配套使用实现历史数据的查阅与分析。
◆ 内置大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；曲线显示自由组合，自定义曲线颜色，丰富的棒图显示，仪表自带汉字字库，支持汉字拼音输入、汉字位号、单位自定义输入，可任意切换中、英文操作界面，简单方便。
◆ 支持标准MODBUS RTU协议RS485通讯接口，支持MODBUS TCP/IP协议的以太网RJ45接口。
◆ 12路模拟量万能输入，测量信号高速采集，100MS/单通道，显示刷新周期1S，测量精度高达0.2%FS，测量范围-99999~999999，12路继电器报警输出，其中6路继电器输出可改为模拟量变送输出。

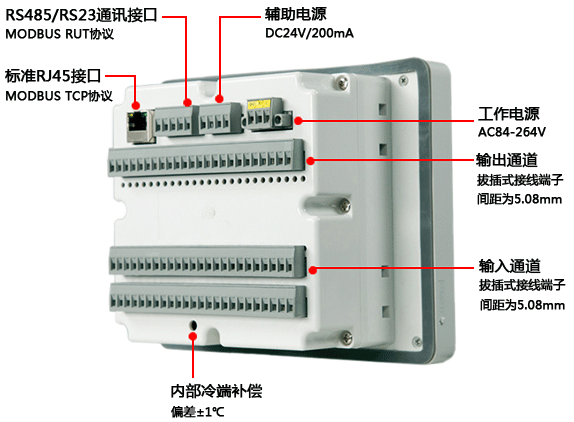

超薄彩色无纸记录仪端子示意图
YR-ASR700彩色无纸记录仪选型表
YR-ASR①②-③-④/⑤/⑥/⑦/⑧/⑨/⑩/⑪
①无纸记录仪种类
[7]：超薄彩色无纸记录仪
②输入信号通道数量(输入信号通道数量在1-12之间)
[01]：1路输入[注1]
[02]：2路输入[注1]
. . . . . .
[12]：12路输入[注1]
③存储容量
[1]：内部存储为标准配置
④显示语言
[0]：简体中文(标准配置)
[1]：英文
⑤输入信号
[N]：36种可切换输入
⑥变送输出(AO)
[N]：无变送输出
[A1]：1路变送输出[注2]和[注5]
. . . . . .
[A6]：6路变送输出[注2]和[注5]
⑦通讯接口(可以复选，选项间用/间隔)
[N]：无通信
[C3]：带RS485接口×1[注3]
[C4]：带RS232通讯/打印[注3]
[C5]：以太网通讯[注3]
⑧报警输出(当负载超过继电器触点容量，请勿直接带负载)
[N]：无报警
[J1]：继电器报警输出1路[注2]
. . . . . .
[J12]：继电器报警输出12路[注2]
⑨馈电输出
[N]：无馈电输出
[P]：电压24VDC/最大电流250mA(可为8台二线制变送器供电)
⑩附加控制功能(可以复选，选项间用/间隔)
[N]：除显示记录外无其他控制功能
⑪附件(可以复选，选项间用/间隔)
[N]：无附件
[USB]：记录仪出厂时另带4G U盘1个
[SD]：SD卡扩展(SD卡)1张
注1：彩色记录仪总通道数为各种信号输入通道数之和，总通道数≤12
注2：模拟输出通道数+继电器输出通道数≤12
注3：通讯接口C3(RS485通讯)、C5(以太网通讯)和C4(RS232打印接口)可以同时指定
注4：YR-ASR700记录仪只支持昌晖仪表微型打印机
注5：模拟变送输出只支持4-20mA信号输出
