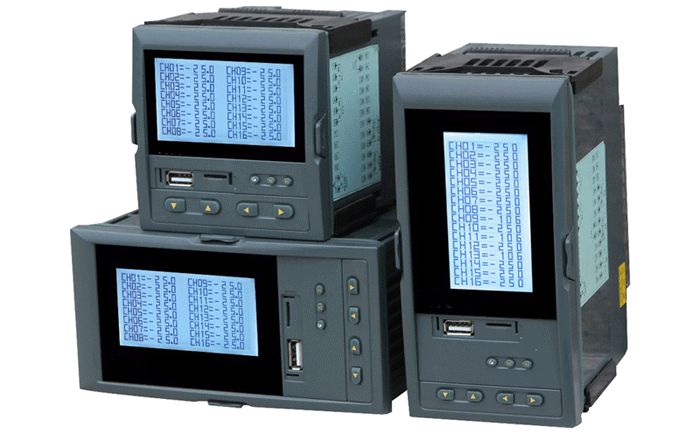

YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)针对现场8-16路温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于多测量点同屏显示的系统。液晶多路显示控制仪全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高，是一款功能齐全的汉显仪表。
仪表特色
1、0.2％高精度、高稳定性、高可靠性和长寿命，进口仪表品质
2、液晶多路显示控制仪(温度巡检仪)可以同屏显示16路测量值，液晶屏带背光，显示值夜间也清晰可见
3、输入、输出、电源、通讯互相之间采用光电隔离技术，整机抗干扰性能国内领先
4、YR-LCD-GFM系列液晶温度巡检仪36种输入信号自由切换，各通道可输入不同的信号，真正的万能输入
5、YR-LCD-GFM系列液晶温度巡检仪参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能
6、报警方式可选择8路或16路“统一报警输出”、“16限分别报警输出”，“统一报警输出”时通过参数设置可带记忆报警和不带记忆报警功能
7、液晶多路显示控制仪(温度巡检仪)变送输出方式可以选择“统一变送输出”和“8路分别变送输出”
8、YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)可带RS232C打印功能，具有手动打印、定时打印、报警打印功能
9、支持RS485、RS232串行接口，采用标准Modbus RTU通讯协议
10、YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)变送输出方式可以选择“统一变送输出”和“8路分别变送输出”
11、YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)带DC24V馈电输出，可为现场两线制变送器配电
12、YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)三种外形尺寸可选，外观美观大方
选择昌晖温度巡检仪需要明确哪些参数？
1、仪表外形尺寸(有横式、竖式和方形三种外形可选)
2、输入通道路数(8路或16路可选)
3、是否带通讯？如果带通讯，需要RS232还是RS485?
4、输入信号类型？
5、是否带变送输出？如果带变送输出，需要统一变送输出(所有通道带一个变送输出)还是分别变送输出(即每一路输出带1个变送输出)？变送输出输出类型？
6、是否带报警？如果带报警，是统一报警还是分别报警？
7、是否带DC24V馈电输出？如果馈电输出，需要一路还是两路？
8、仪表电源是22VAC还是DC24V?
以上八个方面的技术指标明确后，对照温度巡检仪选型表就可以得到准确仪表型号。
技术参数
1、测量输入
①电流输入：0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方，输入阻抗≤100Ω，输入电流最大限制≤30mA
②电压输入：0-5V、1-5V、0-10V(特殊定制)、0-5V开方、1-5V开方、0-20mV、0-100mV，输入阻抗≥500KΩ
③热电阻输入：Pt100、Cu50、Cu53、Cu100、BA1、BA2
④线性电阻输入：0-400Ω
⑤热电偶输入：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、液晶多路显示控制仪输出
①模拟输出：4-20mA(负载电阻≤480Ω)；0-20mA(负载电阻≤480Ω)；0-10mA(负载电阻≤960Ω)；1-5V(负载电阻≥250KΩ)；0-5V(负载电阻≥250KΩ)；0-10V(负载电阻≥4KΩ,特殊定制)
②报警输出：继电器控制输出-AC220V/2A、DC24V/2A(阻性负载)
③馈电输出：DC24V±1，负载电流≤50mA
④通讯输出：RS485/RS232通讯接口，波特率1200-9600bps可设置；采用标MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米
3、综合参数
①测量精度：0.2%FS±1d
②设定方式：面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存
③显示方式：液晶多路显示控制仪(温度巡检仪)的背光式3.5英寸128×64高分辨率点阵式白屏黑字液晶屏显示内容可由汉字、数字、过程曲线、棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
④刷新周期：2秒/16路
⑤打印控制：打印接口为RS232C，可直接配接SP-A40SH系列串行打印机
⑥使用环境：环境温度：0-50℃；相对湿度：≤85%RH； 避免强腐蚀气体
⑦工作电源：AC100-240V(开关电源)，50-60Hz； DC20-29V(开关电源)
⑧功耗：≤5W
⑨结构：标准卡入式
YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)选型表
YR-LCD-GFM①②-③④⑤-⑥-⑦⑧-⑨-⑩
①温度巡检仪外形尺寸
[9]：96×96mm(开孔尺寸：92×92mm)
[8]：160×80mm(开孔尺寸：152×76mm)
[S8]：80×160mm(开孔尺寸：76×152mm)
②控制作用
[06]：8路测量值同屏显示
[09]：16路测量值同屏显示
③通讯方式
[0]：无通讯(标准出厂配置)
[2]：RS232通讯
[3]：带RS232C打印接口
[8]：RS485通讯
④仪表报警输出
[0]：无报警输出
[1]：继电器统一报警输出(8-16路输入共用2限报警)
[2]：继电器分别报警输出[注1-3]/八路巡检仪每1路输入对应2限报警，16路巡检仪每路输入对应1个报警
⑤仪表变送输出
[00]：无变送输出
[02]：统一变送输出4-20mA(RL≤600Ω)
[03]：统一变送输出0-10mA(RL≤1.2KΩ)
[04]：统一变送输出1-5V(≥250KΩ)
[05]：统一变送输出0-5V(RL≥250KΩ)
[06]：统一变送输出0-20mA(RL≤600Ω)
[07]：统一变送输出0-10V(RL≥4KΩ)
[22]：分别变送输出4-20mA(RL≤600Ω)[注1-3]
[23]：分别变送输出0-10mA(RL≤1.2KΩ)[注1-3]
[24]：分别变送输出1-5V(RL≥250KΩ)[注1-3]
[25]：分别变送输出0-5V(RL≥250KΩ)[注1-3]
[26]：分别变送输出0-20mA(RL≤600Ω)[注1-3]
[27]：分别变送输出0-10V (RL≥4KΩ)[注1-3]
⑥输入信号类型
[××]：详见“仪表输入类型表”(每个通道信号输入类型可切换)
⑦第一报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑧第二报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑨馈电输出
[N]：无馈电
[1P]：1路DC24V馈电输出 输出电流≤30mA(负载电阻≥750Ω)
[2P]：2路DC24V馈电输出 输出电流≤30mA(负载电阻≥750Ω)
⑩仪表供电
[T]：交流/直流100-240V供电(标准出厂配置)
[W]：DC24V供电
备注： 1、因为YR-LCD-GFM系列液晶多路显示控制仪的分别变送输出口与分别报警口是共用的，所以可按以下方式选择：
a、统一变送输出+统一报警输出
b、八路测量+八路分别变送输出+统一报警输出
c、16路液晶显示控制仪(温度巡检仪)可提供十六限分别报警输出(每一路输入信号对应一路报警输出)或十六路分别变送输出(每一路输入信号对应一路报警输出)，仪表由主机和副机两部分组成
2、YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)选择16路输入时，不带同时带分别变送和分别报警功能。
3、96×96YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)只能选择统一报警功能。
4、液晶显示控制仪(温度巡检仪)输入信号类型表(订货时请在选型后备注信号类型)
| 选型代码 | 信号类型 | 量程范围 | 信号是否可切换 |
| 01 | B | 400～1800℃ | |
| 01 | S | -50～1600℃ | |
| 03 | K | -100～1300℃ | |
| 04 | E | -100～1000℃ | |
| 05 | T | -100.0～400.0℃ | |
| 06 | J | -100～1200℃ | |
| 24 | R | -50～1600℃ | |
| 25 | N | -100～1300℃ | |
| 26 | F2 | 700～2000℃ | |
| 07 | Wre3-25 | 0～2300℃ | |
| 27 | Wre5-26 | 0～2300℃ | |
| 10 | Cu50 | -50.0～150.0℃ | |
| 28 | Cu53 | -50.0～150.0℃ | |
| 11 | Cu100 | -50.0～150.0℃ | |
| 08 | Pt100 | -200.0～650.0℃ | |
| 29 | BA1 | -200.0～600.0℃ | |
| 30 | BA2 | -200.0～600.0℃ | |
| 31 | 0-500Ω线性电阻 | -9999～99999 | |
| 32 | 0-350Ω远传电阻 | -9999～99999 | |
| 17 | 30-350Ω远传电阻 | -9999～99999 | |
| 33 | 0-20mV | -9999～99999 | |
| 34 | 0-40mV | -9999～99999 | |
| 35 | 0-100mV | -9999～99999 | |
| 16 | 0-20mA | -9999～99999 | |
| 13 | 0-10mA | -9999～99999 | |
| 12 | 4-20mA | -9999～99999 | |
| 14 | 0-5V | -9999～99999 | |
| 15 | 1-5V | -9999～99999 | |
| 36 | 0-10V | -9999～99999 | |
| 20 | 0-10mA开方 | -9999～99999 | |
| 19 | 4-20mA开方 | -9999～99999 | |
| 21 | 0-5V开方 | -9999～99999 | |
| 22 | 1-5V开方 | -9999～99999 | |
| 18 | 特殊规格 | -9999～99999 |
5、YR-LCD-GFM系列液晶显示控制仪(温度巡检仪)变送输出信号类型(订货时请在选型后备注信号类型)
| 信号类型 | 负载电阻RL | 信号是否可切换 |
| 4-20mA | RL≤480Ω | 可切换 |
| 1-5V | RL≥250KΩ | 可切换 |
| 0-10mA | RL≤960Ω | 可切换 |
| 0-5V | RL≥250KΩ | 可切换 |
| 0-20mA | RL≤480Ω | 可切换 |
| 0-10V（特殊定制） | RL≥4KΩ | 定制 |
安装
1、安装位置和气候条件
液晶多路显示控制仪(温度巡检仪)的安装应尽量远离马达、变压器等有冲击和震动及电磁干扰的场合。安装仪表时尽量保持水平，请勿左右倾斜。安装位置的环境温度应介于0-50℃之间，同时相对湿度不超过85%RH，且不易产生冷凝液、无腐蚀气体或易燃气体的场合。
2、液晶显示控制仪(温度巡检仪)安装尺寸(单位：mm)
| 仪表外形 | 外型尺寸mm | 开孔尺寸mm | 仪表间最小间距 | ||||
| 宽 | 高 | 深 | 宽 | 高 | 横向 | 纵向 | |
| 横式 | 160 | 80 | 136 | 152+0.5 | 76+0.5 | 38 | 34 |
| 竖式 | 80 | 160 | 136 | 76+0.5 | 152+0.5 | 34 | 38 |
| 方形 | 96 | 96 | 136 | 92+0.5 | 92+0.5 | 38 | 38 |
3、仪表的安装
3.1在表盘上安装仪表的方法
按照不同YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可(如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间最小间距，以保证必要的散热及装卸空间)。
3.2从外壳中取出表芯的方法
YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)的表芯可以从外壳中取出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证安装可靠。
3.3安装说明
3.3.1 电缆的选择、仪表的安装和电连接必须符合VD0100“1000V以下电路安装的有关规定”或本地的有关规定
3.3.2 电连接必须由专业人员进行
3.3.3 负载电路应使用保险丝，以保护继电器触点在短路或电流超过继电器最大容量时自动切断电路
3.3.4 输入、输出和电源应单独布线，同时相互之间避免平行
3.3.5 在YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)的电源端子上不要连接任何其它负载
3.3.6 传感器和通讯线应使用屏蔽绞线
3.4 液晶多路显示控制仪(温度巡检仪)标准配线说明
3.4.1 直流信号输入(过程输入)
3.4.1.1 为了减小电气干扰，低压直流信号和传感器输入的连接线应远离强电走线。如果做不到应采用屏蔽导线，并在一点接地。
3.4.1.2 在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度。
3.4.2 热电偶或高温计输入应采用与热电偶对应的补偿导线作为延长线，应有屏蔽层
3.4.3 RTD(铂电阻)输入：三根导线的电阻值必须相等，每根导线的电阻不能超过15Ω
YR-LCD-GFM液晶多路显示控制仪接线图

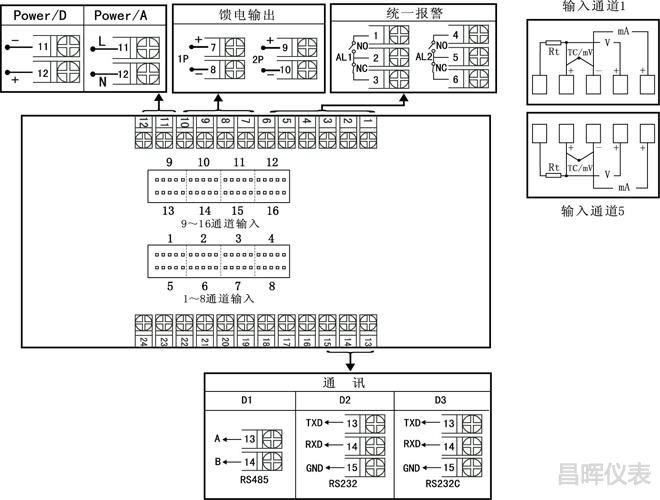

1、外形160×80、80×160、96×96液晶多路显示控制仪(八路或16路)统一报警接线图
下图适用于YR-LCD-GFM806-01、YR-LCD-GFMS806-01、YR-LCD-GFM809-01、YR-LCD-GFMS809-01、YR-LCD-GFM906-01、YR-LCD-GFM909-01等型号仪表

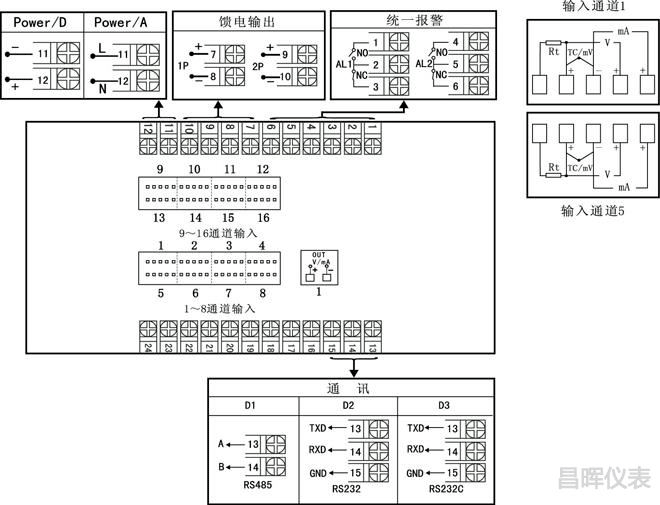

2、外形160×80、80×160液晶多路显示控制仪(八路或16路)统一变送接线图
本接线图图适用于液晶统一变送输出多路显示控制仪表

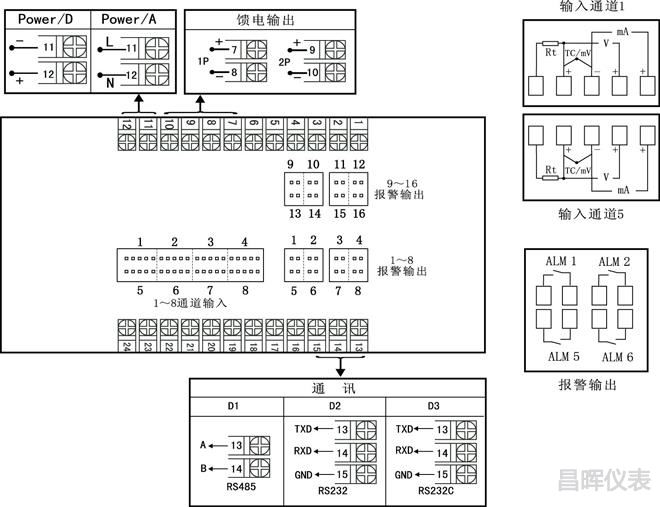

3、外形160×80、80×160液晶八路显示控制仪(温度巡检仪)分别报警接线图
4、外形160×80、80×160液晶八路显示控制仪(温度巡检仪)分别变送输出接线图

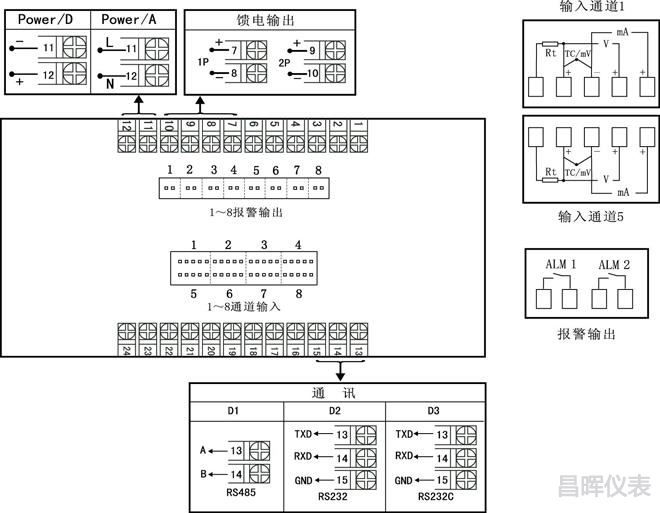

5、外形96×96液晶八路显示控制仪(温度巡检仪)分别报警接线图
注2：96×96外形统一变送输出接线端子在1号输出端子上。
7、液晶16路显示控制仪分别报警接线图
仪表由主机和副机两部分组成，报警输出接线在副机上，仪表主机和副机之间以通讯方式连接，主机外形有160×80mm、80×160mm和96×96mm三种外形
8、液晶16路巡检仪分别变送输出接线图
仪表由主机和副机两部分组成，分别变送输出接线在副机上，仪表主机和副机之间以通讯方式连接，主机外形有160×80mm、80×160mm和96×96mm三种外形
仪表操作

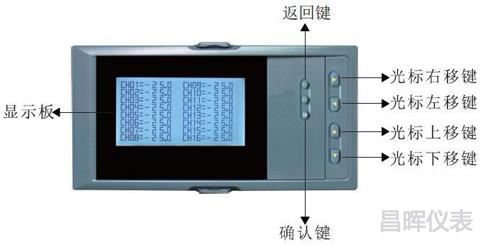

1 、液晶多路显示控制仪(温度巡检仪)面板配置
名称 |
内容 |
|
操作键 |
|
选择菜单时，用于确认菜单中的选择项 |
▼ |
选择菜单时，用于光标下移 |
|
▲ |
选择菜单时，用于光标上移 |
|
|
选择菜单时，用于光标左移 |
|
|
选择菜单时，用于光标右移 |
|
|
设定结束时，用于进入测量显示画面 |
|
|
暂无作用 |
|
2、液晶多路显示控制仪(温度巡检仪)操作方法
2.1 仪表的上电
在确定仪表接线无误时，方可上电。开机时，系统将会用几秒或几分钟左右的时间进行系统初始化及自检，请耐心等待。

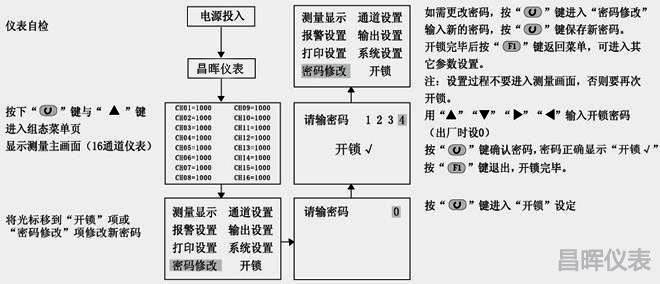

2.2 液晶多路显示控制仪(温度巡检仪)开锁

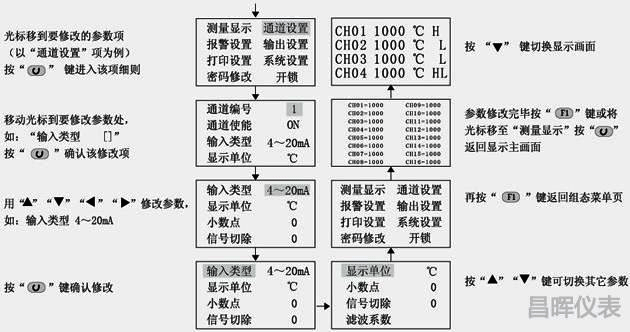

2.3 参数设定(已开锁)
仪表参数
1、 YR-LCD-GFM系列液晶多路显示控制仪(温度巡检仪)“通道设置”参数(通道使能第一通道不能关闭)
快速设置通道参数方法：先按“
”键再按“
”键可把当前通道的所有数据复制到其它通道。
名称 |
设定范围 |
说明 |
出厂预置 |
通道编号 |
1-16 |
修改参数时选择输入通道号 |
1 |
通道使能 |
OFF、ON |
OFF-关闭通道、ON-打开通道 |
ON |
输入类型 |
见输入类型表 |
输入信号类型（见输入信号类型表） |
4-20mA |
显示单位 |
见工程单位表 |
显示值的工程单位（注1） |
℃ |
小数点 |
0-3 |
0：显示(xxxx)无小数点 |
0 |
信号切除 |
0.0-100.0% |
输入信号百分比值开方时有效（注2） |
0.0 |
滤波系数 |
0-9 |
0：不作任何处理 |
0 |
零点迁移 |
-1.999～9.999 |
可设定修改通道的测量零点迁移值(单位：字） |
0 |
增益 |
0.0-9.999 |
可设定修改通道的测量量程放大倍数（单位：字） |
1 |
显示下限 |
-1999～9999 |
线性或开方输入时，可设定修改测量量程下限值 |
0 |
显示上限 |
-1999～9999 |
线性或开方输入时，可设定修改测量量程上限值 |
1000 |
断线显示 |
零 |
零：断线时显示零 |
分度最大 |
平均系数 |
0.000-1.000 |
按平均值变送输出的加权平均参数 |
0.000 |
注1：工程量单位(如用户需特殊单位时，在订货时需注明)
代码 |
0 |
1 |
2 |
3 |
4 |
5 |
单位 |
Kgf |
Pa |
KPa |
MPa |
mmHg |
mmH2O |
代码 |
6 |
7 |
8 |
9 |
10 |
11 |
单位 |
bar |
℃ |
% |
Hz |
m |
t |
代码 |
12 |
13 |
14 |
15 |
16 |
17 |
单位 |
l |
m3 |
Kg |
J |
MJ |
GJ |
代码 |
18 |
19 |
20 |
21 |
22 |
23 |
单位 |
Nm3 |
m/h |
t/h |
l/h |
m3/h |
Kg/h |
代码 |
24 |
25 |
26 |
27 |
28 |
29 |
单位 |
J/h |
MJ/h |
GJ/h |
N m3/h |
m/m |
t/m |
代码 |
30 |
31 |
32 |
33 |
34 |
35 |
单位 |
l/m |
m3/m |
Kg/m |
Jm |
MJ/m |
GJ/m |
代码 |
36 |
37 |
38 |
39 |
40 |
41 |
单位 |
N m3/m |
m/s |
t/s |
l/s |
m3/s |
Kg/s |
代码 |
42 |
43 |
44 |
45 |
||
单位 |
J/s |
MJ/s |
GJ/s |
N m3/s |
2、“报警”参数
统一报警：报警通道——报警输出继电器，共有2个，每个输出继电器对应16个输入通道
名称 |
设定范围 |
说明 |
出厂预置值 |
统一报警 |
OFF |
OFF：关闭统一报警功能 |
ON |
报警通道 |
1-16 |
修改参数时选择报警通道 |
1 |
输入通道 |
1-16 |
报警通道对应的输入通道 |
1 |
报警方式 |
0-2 |
0：无报警输出 |
1 |
小数点 |
0-3 |
0:无小数点心 |
1 |
报警值 |
-1999～9999 |
报警设定值 |
50 |
报警回差 |
0-9999 |
报警回差 |
2 |
3、“输出设置”参数
名称 |
设定范围 |
说明 |
出厂预置值 |
变送通道 |
0-8 |
代表第1-8的变送通道 |
4 |
变送方式 |
关闭 |
关闭：关闭变送输出功能 |
指定通道 |
变送类型 |
4-20mA |
变送输出信号类型 |
4-20mA |
输入通道 |
1-16 |
变送输出对应的输入通道 |
1 |
变送迁移 |
0-1.2 |
设定变送输出的零点迁移量 |
0 |
变送增益 |
0-1.2 |
设定变送输出的放大比例 |
1.000 |
小数点 |
0-3 |
0:无小数点心 |
0 |
变送下限 |
全量程 |
设定变送输出的下限量程 |
0 |
变送上限 |
全量程 |
设定变送输出的上限量程 |
1000 |
名称 |
设定范围 |
说明 |
出厂预置值 |
间隔分钟 |
0-254 |
定时打印时间间隔 |
2 |
报警打印 |
0 |
0：无报警打印功能 |
0 |
年 |
0-99 |
实时时间年份 |
实时时间年份 |
月 |
1-12 |
实时时间月份 |
实时时间月份 |
日 |
1-31 |
实时时间日号 |
实时时间日号 |
小时 |
0-23 |
实时时间小时 |
实时时间小时 |
分钟 |
0-59 |
实时时间分钟 |
实时时间分钟 |
秒 |
0-59 |
实时时间秒钟 |
实时时间秒钟 |
5、“系统设置”参数
名称 |
设定范围 |
说明 |
出厂预置值 |
通信地址 |
0-247 |
选择热电阻冷端补偿 |
1 |
波特率 |
0-5 |
0：通讯波特率为1200bps |
9600 |
版本号 |
内部保留参数 |
内部保留参数 |
0 |
冷端温度 |
实时冷端温度 |
实时冷端温度 |
实时冷端温度 |
冷端迁移 |
-199.9～999.9 |
冷端补偿修正 |
0 |
冷端增益 |
0-9.999 |
冷端温度增益修正 |
0 |
通讯设置
本液晶多路显示控制仪(温度巡检仪)具有与上位机通讯功能，上位机可完成对下位机的参数设定、数据采集、监视等功能。 配合工控软件，在中文WINDOWS下，可完成动态画面显示、仪表数据设定、图表生成、存盘记录、报表打印等功能。也可通过昌晖仪表上位机管理软件实时采集数据和曲线，并记录历史数据和曲线，历史数据和曲线还可以导出到Excel进行数据处理。
通讯方式： 串行通讯RS485，RS232等，波特率1200-9600bps可选
数据格式： 一位起始位，八位数据位，一位停止位 具体参数请参见通讯光盘
接线方式：
