触摸式纸记录仪是在以太网无纸记录仪基础上融合触摸屏技术开发的无纸记录仪，触摸式无纸记录仪功能与无纸记录仪无异，唯一不同是没有操作按键，操作时直接在显示屏幕上点击操作。
触摸式无纸记录仪品种
◆ 彩色/蓝色触摸式无纸记录仪
◆ 彩色/蓝色触摸式调节无纸记录仪
◆ 彩色/蓝色触摸式流量无纸记录仪

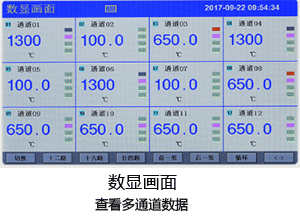

触摸式无纸记录仪32路模拟量输入、12路模拟量或开关量输出。信号种类多样。画面显示丰富，全触控输入，控件操作方便，界面响应迅速。人机交互友好，多种通讯方式，可带以太网。输入、输出全隔离，抗干扰能力强。功能强、品种全。
触摸式无纸记录仪通用特点
◆ 采用新型大规模集成电路，国际知名品牌元器件和新型开关电源设计；对输入、输出、电源、信号采取可靠保护和强抗干扰设计。
◆ 整体外观流线形设计，体积小而轻，改变以往老式记录仪长而重的缺点。后盖信号端子采用德国菲尼克斯5.08间距插拔式端子。

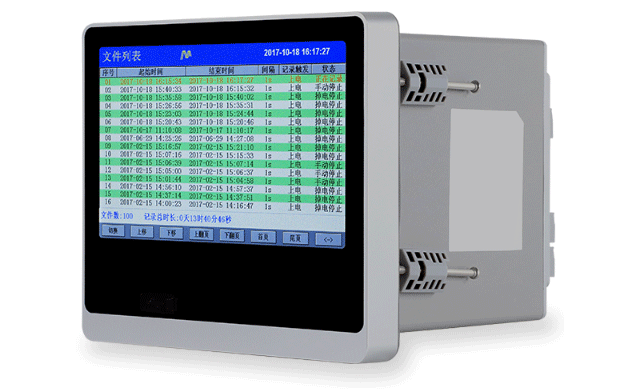

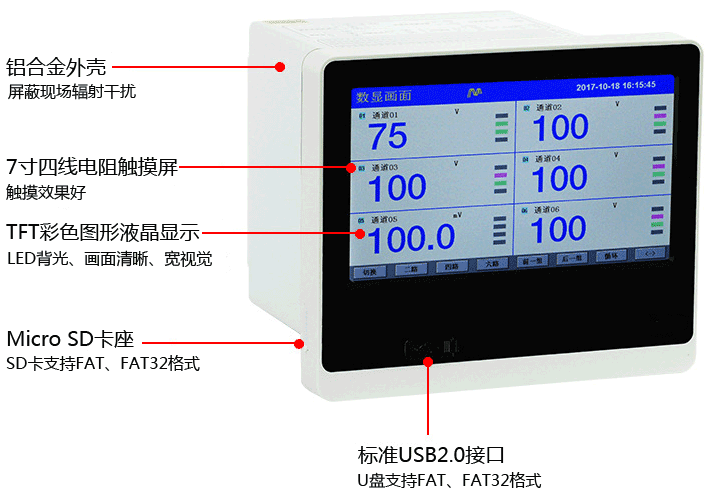

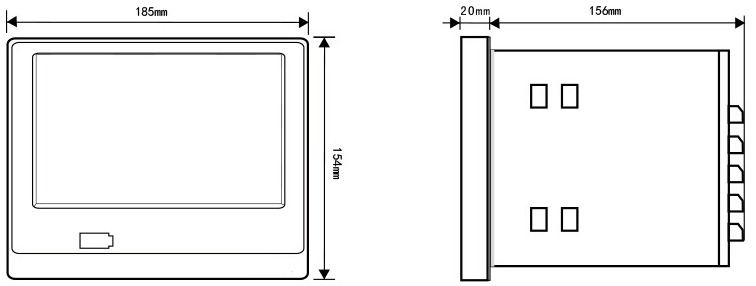

◆ 产品外形尺寸：185×154×156mm，开孔尺寸：138×138×156mm；采用7英寸进口800×480点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。采用7英寸四线电阻触摸屏，触摸效果极佳。
◆ 采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面响应时间小于0.3秒。

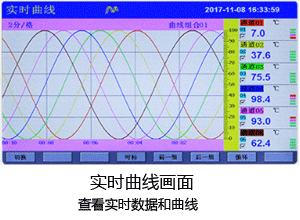

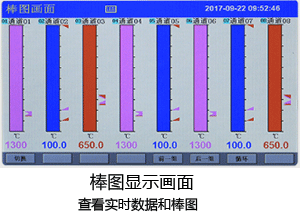

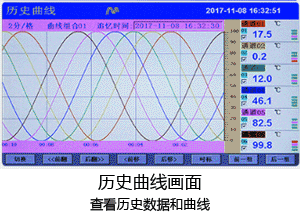

◆ 大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；每6组曲线显示可以自由组合，自定义曲线颜色，丰富的棒图显示，内置GB2312二级汉字字库(6500字)，支持汉字拼音输入，汉字位号、单位自定义组合输入。

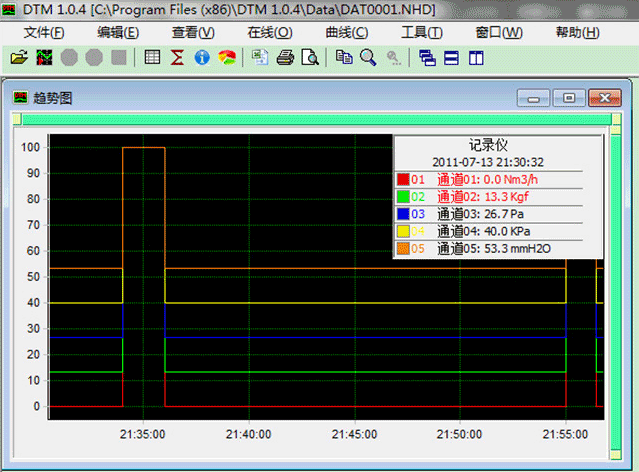

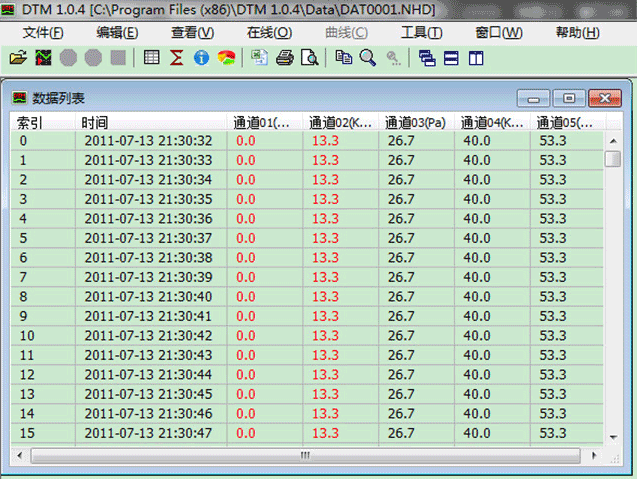

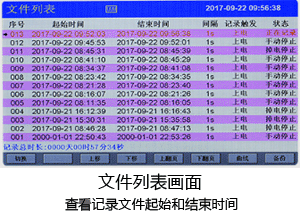

◆ 带USB数据转存功能，支持USB2.0格式接口转存和备份历史记录，支持FAT/FAT32文件系统类型，Windows可识别历史记录文件，使用昌晖仪表的上位机数据管理软件进行数据查看。
◆ 支持标准MODBUS RTU协议RS485/RS232通讯方式，支持MODBUS TCP/IP协议的以太网输出，支持iFIX、KingView、MCGS、PCAuto等流行专业组态软件；可外接微型打印机，可选择手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
◆ 32通道的万能信号输入，通道间互相隔离测量信号高速采集，100MS/单通道，显示刷新周期1S
◆ 直流电压、电流测量精度达0.1%，热电偶、热电阻测量精度达0.2%F.S。
◆ 可实现12路开关量报警输出或12路模拟量变送输出，开关量与模拟量组合输出个数≤12。

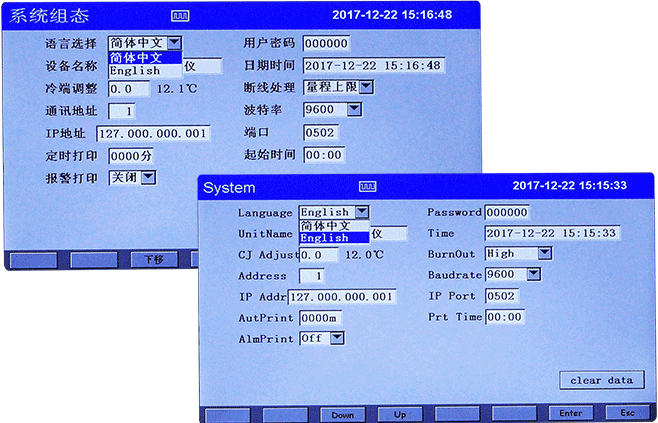

◆ 中英文操作界面任意切换
触摸式调节无纸记录仪特点
◆ 真正的人工智能算式，无需人工整定参数，控温精度达±0.1℃，无超调、欠调，达国际先进水平。
◆ 广泛的适应对象：冶金，化工，石油，工业炉，电炉，烘箱，试验设备，制药设备，注塑机械，包装机械，食品机械等行业
触摸式流量无纸记录仪特点
◆ 采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面响应时间小于0.3秒，瞬时流量和累积流量计算精确度0.07‰，总体准确度±0.2%FS。
◆ 8组独立流量积算功能，流量仪特有的软件密码锁保证用户组态安全；具有掉电记录功能，防止断电窃汽；蒸汽计量采用对饱和到过热的自动判断，可根据蒸汽性质变化实现密度自动补偿；提供累积流量时报表、班报表、日报表、月报表的查阅功能；补偿模型遵循流量测量的行业标准。

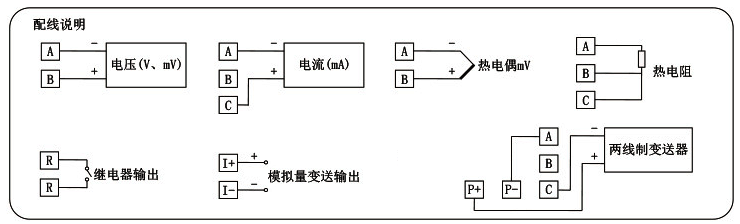

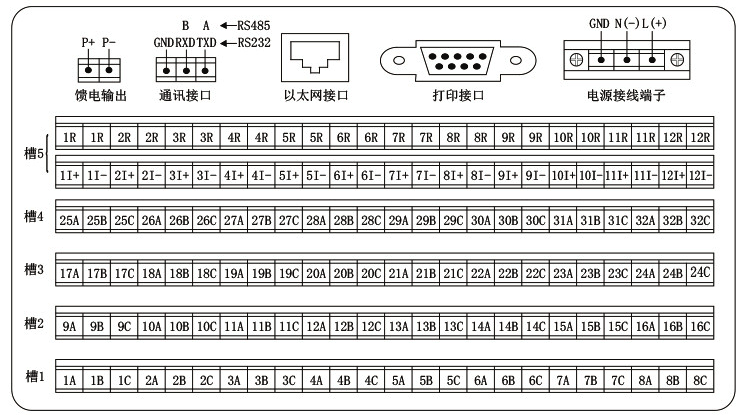

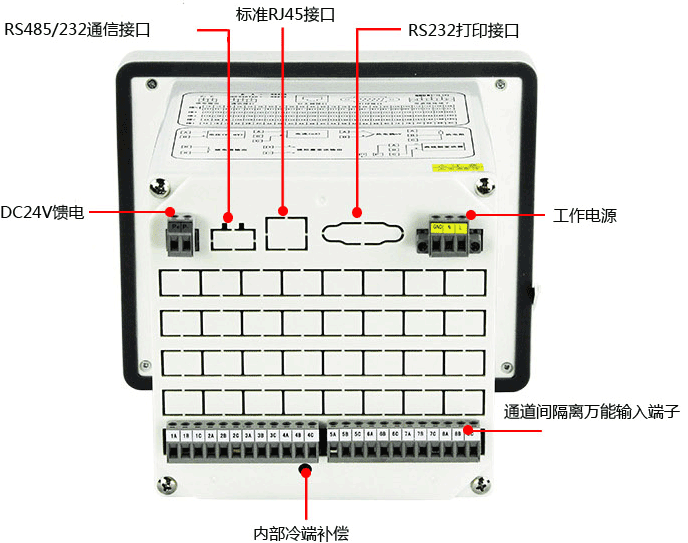

触摸式无纸记录仪接线图
触摸式无纸记录仪技术参数
1、输入信号：最多32通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC
2、万能输入信号类型：
◆ 标准电压信号： 0-5V、1-5V、0-10V、±5V
◆ 标准电流信号：0-10mA 、4-20mA 、0-20mA
◆ 毫伏信号：0-20mV、0-100mV、±20mV、±100mV
◆ 热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26
◆ 热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2
◆ 线性电阻信号：0-400Ω
◆ 频率信号：PI
3、精度：±0.2%FS
4、采样周期：1秒
5、存储容量：内部Flash存储器容量64MByte。
6、记录时间：比如12通道，64MByte容量(不断电连续记录)
计算公式：
备注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数，一路流量按两路通道数计算
7、模拟量输出：4-20mA(负载电阻≤380Ω)、0-20mA(负载电阻≤380Ω)、0-10mA(负载电阻≤760Ω)、1-5V(负载电阻≥250KΩ)、0-5V(负载电阻≥250KΩ)、0-10V(负载电阻≥10KΩ)
8、报警输出：最多12限报警继电器常开触点输出，触点容量1A/250VAC(阻性负载)
9、馈电：变送器馈电电源，额定电压24VDC±10%，最大电流250mA
10、通讯接口：隔离RS232和RS485接口，通讯波特率为2400、4800、9600、19200bps可选
11、累积范围：0.0-2000000000.0
12、供电：电压范围85-264VAC，12-36VDC可选；频率：50/60Hz；最大功耗：20W
13、工作条件：工作温度：-10～50℃；湿度：10～90%(无结露)
