SWP7047为一入一出电流输入配电器，SWP7047给1台两线制或三线制变送器提供电源，同时将变送器产生的4-20mA信号隔离转换为1路4-20mA或1-5V信号输出。
SWP7047主要技术指标
电流输入配电器 |
型号：SWP7047 |
工厂主推型号：YR9034A-0-GNNN-N |
输入 |
||
输入电流 |
1路4-20mA |
1路4-20mA |
配电电流/电压 |
≥16V/20mA |
24V/最大驱动电流30mA |
适用现场设备 |
两线制和三线制变送器、电流源 |
两线制、三线制和四线制变送器、电流源 |
输出 |
||
输出电流 |
1路4-20mA(标准出厂配置) |
1路4-20mA(标准出厂配置) |
1路0-10mA(定制供货) |
||
1路0-20mA(定制供货) |
||
负载电阻 |
≤800Ω |
250-750Ω |
输出电压 |
1-5V |
1-5V |
负载电阻 |
＜10Ω |
＜10Ω |
输出负载 |
≥10kΩ |
≥10kΩ |
通用参数 |
||
精度 |
0.2%FS |
＜0.1%FS |
供电电压 |
20-35VDC（标准出厂配置） |
DC24V±10% |
AC220V（用户可定制交流220V供电） |
无AC220V供电产品 |
|
功耗 |
≤1.8W |
＜1W |
温度漂移 |
0.01%FS/℃ |
＜50ppm/K的测量值/100Ω负载 |
电源保护 |
电源反向保护 |
电源反向保护 |
仪表结构 |
ABS塑壳结构 |
ABS塑壳结构 |
外形尺寸 |
(深×高×宽)115×100×23mm |
(深×高×宽)112×106×12.5mm |
浪涌保护 |
无 |
带浪涌保护(选件，型号带LP) |
集中供电 |
无 |
带集中供电(选件) |
绝缘强度 |
输入、输出和电源之间，AC2000V/分钟 |
输入、输出和电源之间，AC2500V/分钟 |
输入、输出和电源之间三端隔离 |
输入、输出、电源和输出与输出四端隔离 |
|
相应时间 |
＜0.1S（0-90%） |
＜0.05S（0-90%） |
重量 |
约100克 |
约90克 |
使用环境 |
||
使用工况 |
周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响，空气中应不 含有对铬、镍、银镀层起腐蚀作用的介质 |
可用强烈振动、冲击以及大电流、火花、粉尘等电磁感应场合，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质。可长期可靠 运行于各种恶劣环境中，与进口产品媲美 |
工作温度 |
-20～+60℃ |
-25～+84℃ |
相对湿度 |
10%-90%RH |
＜90%RH |
贮存条件 |
温度：-40～+80℃ |
温度：-40～+80℃ |
湿度：10%-90%RH |
湿度：10%-90%RH |
|
质保期 |
||
质保期 |
18个月 |
36个月 |
昌晖仪表主推一入一出配电器型号为YR9034A-0-GNNN-N，其价格和功能与SWP7047一样，请用户对比订购。

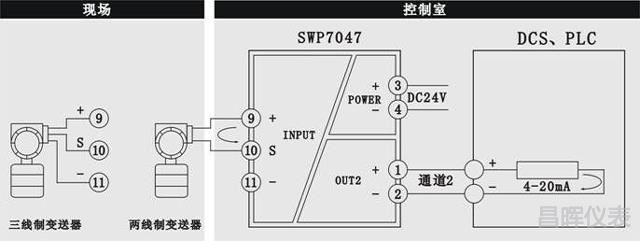

SWP7047电流输入配电器接线图
香港昌晖SWP7047电流输入配电器选型
SWP7047□/□ |
||
选型代码 |
功能 |
说明 |
SWP7047 |
4-20mA输入一入一出配电器 |
|
选型代码 |
仪表供电 |
说明 |
省略 |
DC24V供电 |
标准出厂配置 |
-AC |
AC220V供电 |
用户定制产品 |
选型代码 |
仪表输出 |
说明 |
I |
4-20mA输出 |
标准出厂配置 |
V |
1-5V输出 |
|
