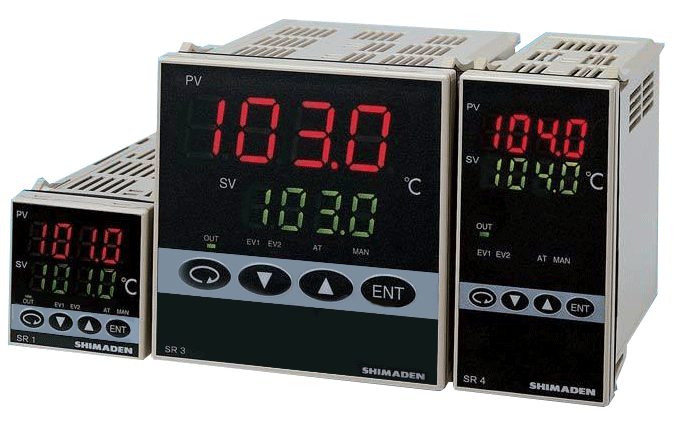

SR93是日本岛电公司(Shimaden西曼顿品牌)推出的96×96mm外形的经济型高性能、高性价比温控器。SR93它能自由输入，显示精度为0.3级，带手动输出、PID调节输出限幅、双设定值、双调节输出、模拟变送输出和数字通讯功能，前面板符合IP66级的防护标准。SR93调节器采用了日本岛电的无超调专家PID算法，以其强大的PID自整定功能和优良的控制效果在进口调节器中独树一帜，是温度控制领域性能最优越的温度控制器之一。
Shimaden西曼顿品牌温控器性能及特点
1、SR90系列温控器、SR90系列温度控制器精度为±0.3%FS+1字，采样、显示周期每秒4次
2、仪表电源：100-240VAC±10%/50Hz或DC24V
3、SR93仪表外形(宽×高)：96×96mm；SR93调节器开孔尺寸：92×92mm
4、系统使用前，SR93可启动自整定功能，找到系统最佳的PID参数，从而简化现场的调试，提高调节品质
5、可设0-100秒的上电缓起动，在一定程度上减轻负载的浪涌电流，保护器件和延长加热元件的使用寿命
6、专家PID的算法中包括了SF超调抑制系数，合理的设置SF超调抑制系数，能有效地避免系统的超调或欠调
7、可输出限幅。该功能用于限定阀门的开度、避免加热功率设置过大、对特殊加热元件某升温段的功率限制等
8、温室的白昼控制、加热系统的预热或保温用途需要双设定值(选件)，用一路输入就可实现双设定的选择
9、SR90温控器可以同时有两个控制输出(增加了仪表第二输出功能，为选件)。第二控制输出可用于加热/制冷调节或主辅加热控制。还可调整双调节间相互作用区间的死区DB，达到既提高控制精度，又能节约能源的目的
10、具有设定值限制功能。为防止出现脱离工艺要求的设定范围，可利用设定值限制功能来避免误操作
11、有两组继电器报警输出。报警输出可设定为9种报警状态：上、下限绝对值，上、下限偏差值，偏差值内、外报警、超量程报警和加热器短线报警
12、隔离数字通讯接口(选件)。可选配RS232C或RS485接口，口地址1-255。 还可提供希曼顿光隔离智能RS232/485通讯转换器，配合shimaden-e中文视窗组态软件与上位机组成小型集散系统
13、带模拟变送(选件)。变送输出可设置为测量值、设定值、偏差值、调节输出变送，用于现场记录数据、多区控温或串级调节
14、仪表可增加单相加热器断线和加热回路报警功能(选件)。电流监测范围：0.0-30.0A和0.0-50.0A
15、该SR90系列进口温控器具有零点迁移功能，可设置正负偏移量作为测量值PV的显示补偿
16、为避免现场的测量干扰，SR90系列温控器均可设置抗干扰数字滤波时间常数
日本岛电SR93温控器/温控仪选型表
SR93-②③-④-⑤-⑥⑦
①日本岛电温控器温控外形尺寸
[SR93]：仪表外形(宽×高)：99×96mm/开孔尺寸：92×92mm
[SR91]：仪表外形(宽×高)：48×48mm/开孔尺寸：45×45mm
[SR92]：仪表外形(宽×高)：72×72mm/开孔尺寸：68×68mm
[SR94]：仪表外形(宽×高)：48×96mm/开孔尺寸：45×92mm
②温控仪输入类型
[8]：热电偶(B/R/K/E/J/T/N/PLII/Wre5-26/U/L)和热电阻(Pt100)输入信号可以自由切换[见注1]
[4]：直流电压直流电流(0-20mA/4-20mA)
[6]：直流电压(-1～1V，0-1V， 0-2V， 0-5V，1-5V，0-10VDC)
③温控仪控制输出类型
[Y]：继电器控制输出(比例周期1-120秒；触电点容量：240VAC/2A阻性)
[I]：4-20mA(负载阻抗<600Ω)
[P]：固态继电器驱动(12±1.5VDC/最大30mA；比例周期1-120秒)
[V]：0-10VDC(负载电流<2mA)
④温控仪控制输出2类型
[N]：无
[Y]：继电器控制输出(比例周期1-120秒；触电点容量：240VAC 2A阻性)
[I]：4-20mA(负载阻抗<600Ω)
[P]：固态继电器驱动(12±1.5VDC/最大30mA；比例周期1-120秒)
[V]：0-10VDC(负载电流<2mA)
⑤仪表电源
[90]：100-240VAC±10%/50Hz
[80]：DC24V
⑥报警输出方式
[0]：无报警
[1]：带EV1和EV2两个报警输出
[2]：EV1及30A加热器断线报警(加热器断线报警仅控制输出1为Y型/P型输出时可选)
[3]：EV1及50A加热器断线报警(加热器断线报警仅控制输出1为Y型/P型输出时可选)
⑦仪表选件代号(只能选一种)
[00]：无任何选件
[30]：变送输出为0-10mVDC
[40]：变送输出为4-20mA
[60]：变送输出为0-10VDC
[38]：变送输出0-10mVDC+带双设定值SB功能(1点/设定范围:-1999～5000，无电压接点或OC门输入)
[48]：变送输出4-20mA+带双设定值SB功能(点/设定范围:-1999～5000，无电压接点或OC门输入)
[68]：变送输出0-10VDC + 带双设定值SB功能(1点/设定范围:-1999～5000，无电压接点或OC门输入)
[08]：带双设定值SB功能(1点/设定范围:-1999～5000，无电压接点或OC门输入)
[05]：带RS485数字通信接口
[07]：带RS232数字通信接口
注1：岛电SR91、SR92、SR93、SR94温控仪可切换输入信号为热电偶、铂电阻、电压(-10～10mV，0-10mV，0-20mV，0-50mV，10-50mV，0-100mV)
选型举例
S R93-4I-N-90-100(最常用调节器型号)
96×96mm外形日本岛电进口调节器，输入信号4-20mA，控制输出4-20mA，100-240VAC电源，带上、下限报警输出
SR93-8P-N-90-105
96×96mm外形西曼顿温度控制器，自由输入，固态继电器驱动输出，220VAC电源，带上下、限报警，带RS485通信
SR93-8P-N-90-100(最常用温度控制器型号)
96×96mm外形SHIMADEN温度控制器，自由输入，控制输出为固态继电器驱动，100-240VAC电源，带上、下限报警
SR93-8I-N-90-100(最常用调节器型号)
96×96mm外形岛电调节器，自由输入，控制输出4-20mA，100-240VAC电源，带上、下限报警
SR93-8Y-N-90-100(最常用温度控制器型号)
96×96mm外形日本岛电温度控制器，自由输入，继电器控制输出，100-240VAC电源，带上、下限报警输出
SR93-6I-N-90-100
96×96mm外形进口调节器，输入信号0-5V，控制输出4-20mA，100-240VAC电源，带上、下限报警
SR93-4Y-N-90-100
96×96mm外形进口温度控制器，输入信号4-20mA，继电器控制输出，100-240VAC电源，带上、下限报警
SR93-4P-N-90-100
96×96mm外形岛电温度控制器，输入信号4-20mA，控制输出为固态继电器驱动，100-240VAC电源，带上、下限报警
日本岛电SR93温控器接线图
本站有SR93中文说明书提供给使用者，如有需求可在本站“资料下载”频道免费下载
