YR-DC11智能电磁流量计是国内首款模块化设计、带视窗、在线更换核心部件、长度可调和故障自诊断的全智能型流量计，六大核心专利技术，与其他厂家生产的传统模拟或智能电磁流量计有非常大的区别，尤其在测量精度可靠性、稳定性、可以修改流量计量程、使用功能和使用寿命等方面。电磁流量计设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便。
昌晖电磁流量计核心竞争力
1、一体、分体两用式，随意选择
2、流体状态可视，不再猜测(流量计内的介质是否满管，通过视窗可见，一目了然)
3、长度自由调节，极大适应现场(可以直接替代国内外任何厂家产品，不用更改现场管道长度)
4、在线带压可拆，便于维护(使用者可以在线更换流量计电极等部件，故障产品不用返厂，不耽误生产)
5、模块化设计，售后零等待(输入更换部件的参数，流量计CPU自动调试到出厂状态)
6、进一步智能，提供可靠保障(流量计带故障自诊断，方便用户直观判断故障所在部位和故障原因)
智能电磁流量计特点
2、测量管道内无阻流件，没有附加的压力损失；测量管道内无可动部件，故智能电磁流量计传感器寿命极长。
3、由于感应电应信号是在整个完满磁场的空间中形成的，是管道截面上的平均值，智能电磁流量计传感器所需的直管段较短，长度为5倍的管道直径。
4、流量计传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
5、电磁流量计转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点阵中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
6、昌晖智能电磁流量计提供流体空管、励磁短线、流量超限报警。
7、双向测量系统，可测正向流量、反向流量。该智能电磁流量计采用特殊生产工艺和优质材料，确保产品性在长时间内保持稳定。
电磁流量计功能
电磁流量计适用测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆、糖浆及食品方面的液体。
电磁流量计工作原理
智能电磁流量计测量原理是基于法拉第电磁感应原理定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电热E为:E=KBVD 式中：k为仪表常数；B为磁感应强度；V为测量管道截面内的平均流速；D为测量管道截面的内径。
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，LCD显示或转换成标准信号4-20mA和0-1kHz输出。
如何正确选用电磁流量计
流量计的选型是流量仪表应用中非常重要的工作，据有关资料表明，电磁流量计在实际应用中有2/3的故障是电磁流量计的错误选型和错误的安装而造成的，特别注意。
1、收集数据：
① 被测流体名称； ② 最大流量、最小流量；③ 最高工作压力；④ 最高温度、最低温度。
2、被测流体必须具备一定的导电性，导电率≥5μS/cm。
3、最大流量和最小流量，必须符合流量计测量范围（参看选型表中口径选型代码表）
4、实际最高工作压力必须小于流量计的额定工作压力。
5、最高工作温度和最低工作温度必须符合流量计规定的温度要求。
6、确定是否有负压情况存在。如传感器内衬选用不当，负压会导致内衬变形导致泄漏。
7、您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与工艺管道的内径不符，应进行缩管或扩管。
8、若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
9、从电磁流量计价格上考虑，可以选择较小口径的电磁流量计，相对减少投资。
智能电磁流量计内径、流速与流量关系曲线图
测洁净水时，经济流速是1.5-3/m/s,测易结晶的溶液时，应适当地提高流速，3-4m/s为宜，起到自清扫，防止粘附沉积等作用，测矿浆等磨耗性流体时，应适当降低流速，1.0-2m/s为宜，以降低对内衬和电极的磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。

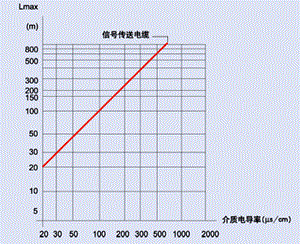

分体式智能电磁流量计最大距离，电缆铜芯截面与介质电导率关系曲线图：
实际应用中，分体距离愈短愈好，电缆线过长，受其分布电容的影响，很容易造成信号干扰。例如：一般的自来水的电导率在100us/cm左右，分体的最大距离约为100m左右。(酸碱盐溶液电导率较大，其分离距离可超过100m, 具体数值可根据电导率和电缆铜芯截面来定。
如何选择智能电磁流量计内衬材料
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料。硬/软橡胶可耐一般的弱酸、碱的腐蚀，耐温65℃，软橡胶有耐磨性；聚四氟乙烯（PTFE)几乎能耐除热磷酸外的强酸和强碱，温度可达180℃，但不耐磨损：聚氨酯橡胶有较好的耐磨性，但不耐酸、碱腐蚀，使用温度低于80℃。
如何选择流量计电极材料

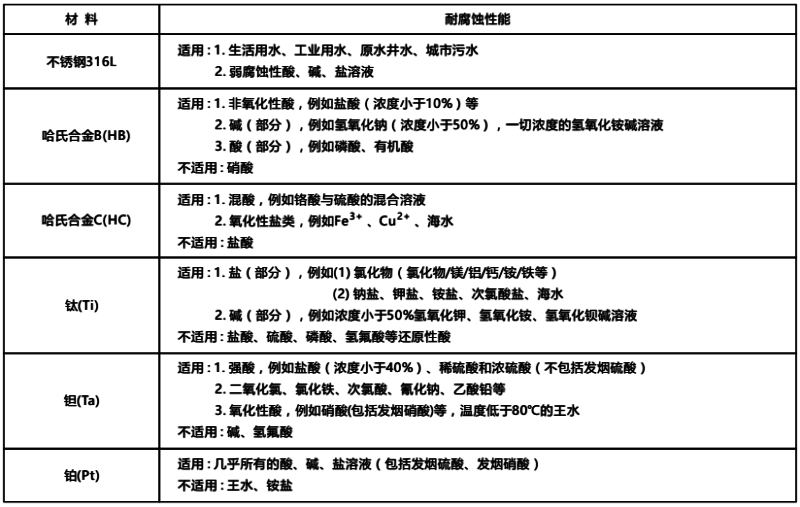

应根据被测液体的腐蚀性来选择电极的材料，请查有关防腐蚀手册，对于特殊流体应作试验。
电磁流量计防护等级说明
1、IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为2.5L/min，距离为3m。
2、IP68：潜水型，长期工作在水中。
防护等级应根据实际情况来选择，传感器装在地面以下，经常受水淹的，应选用IP68，传感器安装在地面以上，应选用IP65
如何正确选择电磁流量计安装点
1、选择充满液体的直管段,如管路的垂直段(流向由下向上为宜)或充满液体的水平管道（整个管路中最低处为宜),在安装与测量过程中,不得出现非满管情况。
2、智能电磁流量计测量位置应选在上游大于5D和下游有3D直管段处。
3、测量点选择应尽可能远离泵,阀门等设备,避免其对测量的干扰。
4、测量点选择应尽可能远离大功率电台,强磁场干扰源等 。
智能电磁流量计安装须知
1、测量电极的轴线必须近似于水平方向：
2、测量管道内必须完全充满液体。
3、流量计的前方最少要有5×D(D为流量计内径)长度的直管段，后方最少要有3×D(D为流量计内径)长度的直管段；为方便安装和拆卸，可在电磁流量计后加装管道伸缩节。
4、流体的流动方向和流量计的箭头方向一致。
5、管道内要有真空会损坏流量计的内衬，需特别注意。
6、在智能电磁流量计附近应无强电磁场。
7、在流量计附近应有充裕的空间，以便安装和维护。
8、若测量管道有振动，在电磁流量计的两边应有固定的支座；
9、测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度；
10、为方便今后流量计的清洗和维护，应安装旁通管道，并且保证智能电磁流量计前5D后3D的直管段。
11、如安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应用力矩扳手匀拧紧，否则容易压坏聚四氟乙烯内衬。
智能电磁流量计安装要求
1、电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处：
2、电磁流量计应安装在管道上上升处：
3、电磁流量计在开口排放管道安装，应安装在管道的较低处；
4、若管道落差超过5m时，在电磁流量计的下游安装排气阀；
5、应在传感器的下游安装控制阀和切断阀，而不应安装在电磁流量计上游；
6、电磁流量计绝对不能安装在泵的进口处，应安装在泵的出口处；
7、在测量井内安装流量
智能电磁流量计选型表
YR-①-②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬-⑭-⑮
①电磁流量计类型
②口径(ND3-DN2400)
[AFM]：一体型电磁流量计
[AFS]：分体型电磁流量计
[AFM/EX]：防爆型一体型电磁流量计
[AFS/EX]：防爆型分体型电磁流量计
[×××]：详见口径选型代码及测量范围(表达方式为三位数，前两位为口径第一、第二位数字，第三位为后面0的个数)
③公称压力
[1]：1.6MPa(口径DN3-DN600)
[2]：4.0MPa(口径DN3-DN600)
[4]：2.5MPa(口径DN3-DN600)
[5]：1.0MPa(口径DN3-DN600)
[6]：0.6MPa(口径DN700-DN2400)
[S]：特殊
④电极结构形式
[A]：固定式3电极(标准配置)
[B]：刮刀式电极(定制生产)
[C]：可带压拆换式电极(昌晖独有核心技术)
⑤电极材料
0 316L、Mo2Ti不锈钢
1 钛（Ti）
2 哈氏合金B（HB）
3 哈氏合金C（HC）
4 钽（Ta）
5 铂（Pt)
⑥代码 内衬材料 介质温度（流量计内衬工作温度）
1 天然橡胶（CR) 温度≤80℃
2 聚安脂橡胶(PU) 温度≤80℃
3 聚四氟乙烯（PTFE) 温度≤180℃
4 四氟乙烯和六氟丙烯（FEP) 温度≤80℃
⑦代码 接地环（接地电极）
0 无接地环
1 带有接地环
⑧代码 防护等级
0 IP65（防喷水型）
1 IP67（防溅水型）
2 IP68（潜水型）
⑨代号 标定
0 标准测试 0.5%
1 标准测试 0.3% (15≤DN≤300)
⑩代码 通讯方式 说明
0 4-20mA输出 标准出厂配置
1 4-20mA输出+RS485(Modebus)
2 4-20mA输出+HART
3 4-20mA输出+Profibus
4 4-20mA输出+蓝牙通讯
⑪代码 流量计外壳、表体法兰材质 说明
0 碳钢 标准出厂配置
1 不锈钢
⑫代码 配套法兰
0 不带配套法兰，法兰用户用备
1 带碳钢配套法兰
2 带不锈钢配套法兰
3 带碳钢配套法兰+紧固件
4 带不锈钢配套法兰+紧固件
⑬代码 供电电源 说明
0 AC220V供电（常用） 标准出厂配置
1 DC24V供电
2 锂电池供电
⑭代码 可加模组（可复选） 说明
省略 无组合模件 常用配置
A 流量计长度可调 解决不同品牌电磁流量计互换难题，不用改管道即可安装
B 带温度和压力显示
E 卫生型
N 非满管测量
W 表壳带检查视窗
⑮代号 分体型电磁流量计电缆长度
×× 用数字标注电缆长度(单位：m；电缆长度≤100m)
电磁流量计口径选型代码及测量范围
电磁流量计传感器配套螺栓规格表
电磁流量计法兰尺寸
①下列法兰尺寸符合GB/T 9199-2000标准
平面（FF）板式平焊钢制管法兰 突面（RF）板式平焊钢制管法兰
②下列法兰符合GB/T 9115.1V1-2000标准
平面（FF）对焊钢制管法兰
卫生型智能电磁流量计的使用和选型
在食品、医药等卫生行业,其工艺过程往往需要定期使用高温蒸汽进行清洗消毒,并且包括流量计传感器在内的管线接头部位不能有残留的介质,以防止细菌繁殖,因此卫生行业管道与流量计联接必须采用快速接头形式, 即卡箍型结构。如下图所示:
