YR-X803R-0N-A系列带录音语音闪光报警仪将各输入、输出信号进行光电隔离处理，保证了闪光报警器具有更强的抗干扰能力。带录音功能语音闪光报警仪可实现多达八路无源接点信号的直接输入，并可与各种此系列控制仪或其它接点式控制检测仪表配套使用。其基本功能与普通SWP-X803-0N-A八路闪光报警仪一样，每个通道报警提示音用户可以自行录制并播放。
语音闪光报警器主要特点
◆ 八路报警通道，最多可输入八路报警信号；
◆采用CPU控制，输入输出均由光电隔离，整机抗干扰能力强。
◆交流AC220V供电。
◆无源接点信号直接输入。

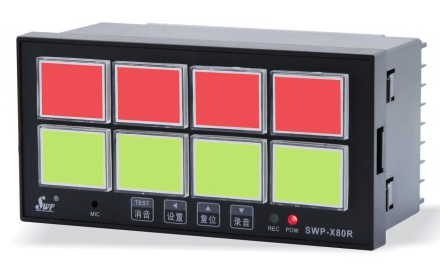

◆显示器选用高亮度平面发光二极管，上排显示四个红色，下排显示四个绿色。
◆标准的卡入式结构，能方便拼装成各种形式组成报警系统，并可替换同类型八路闪光报警仪。
◆报警器可外接喇叭，并提供报警接点信号输出，方便外接外部报警设备。
◆ 语音闪光报警器面板按键与外接按钮均可实现报警器的测试与消音功能，方便现场的实际操作。
◆ 用户可自己录制每一通道报警提示语音，录音容量最长6s。
带录音语音闪光报警仪主要技术参数
输入信号：接点式无源接点信号
测量通道：八通道(若选择闭合报警，不用的通道可开路；若选择断开报警，不用的通道可与端子4短接)
显示方式：1.1英寸×0.9英寸八通道高亮度平面发光二极管分别状态显示
报警方式：音响报警(语音间歇报警)
闪光报警：相应通道闪烁或常亮为报警。
触点输出：继电器报警触点输出：AC220V/3A
设定方式：按键操作
保护方式：欠压自动复位
使用环境：环境温度：0～50℃
相对湿度：≤85RH
电源电压：AC220V±10%(50Hz±2Hz)
周围环境：避免强腐蚀性气体
功耗：≤7W(AC220V供电)
外形尺寸：160mm×80mm×110mm(长×高×深)
开孔尺寸：152mm×76mm(长×高)
结构：标准卡入式
重量：600g(AC220V电源供电)；450g(开关电源供电)
YR-X803R-0N-A系列带录音语音闪光报警仪状态描述
LED测试状态：输出继电器闭合，八路发光管全亮5s
语音测试状态：查阅八路报警语音以及语音重录制
参数设置1状态：设置报警状态为断开或闭合
参数设置2状态：设置语音录制时的音量放大大小
工作状态：监听报警信号并发出报警
带录音语音闪光报警仪选型表
YR -①②-③-④-⑤
①功能特征
[X]：声光报警显示
②控制作用
[803R]：八路闪光报警仪，带语音功能，160×80mm外形
③指示方式
[0N]：无通信、带报警功能
④输入信号
[A]：接点式闭路报警(标准出厂配置)
[B]：接点式开路报警
[C]：标准TTL电平
[D]：特殊规格
⑤供电电源
[省略]：AC220V供电(标准出厂配置)
[W]：DC24V供电
选型举例
YR-X803R-0N-A
接点式闭路报警输入带录音闪光报警仪，AC220V电源
YR-X803R-0N-B
接点式开路报警输入带录音闪光报警仪，AC220V电源
YR-X803R-0N-C
标准TTL电平报警输入带录音闪光报警仪，AC220V电源
YR-X803R-0N-A-W
接点式闭路报警输入带录音闪光报警器，DC24V电源
YR-X803R-0N-B-W
接点式开路报警输入带录音闪光报警仪，DC24V电源
YR-X803R-0N-C-W
标准TTL电平报警输入带录音闪光报警器，DC24V电源

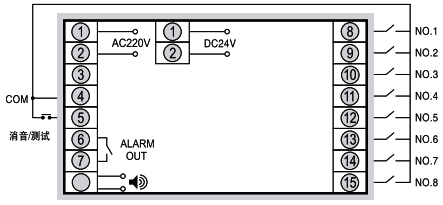

带录音语音闪光报警仪接线图
带录音语音闪光报警仪按键功能说明
LED测试/消音键功能
a、长按3s使报警器从工作状态进入LED测试状态；
b、按一下可停止当前报警通道的语音报警；
语音测试/设置键功能：
a、长按3s使报警器在工作状态-参数设置1状态-参数设置2状态之间顺序切换；
b、按一下可操作语音测试状态，详见以下操作说明；
录音音量-/复位键功能：
a、长按3s复位；
b、在YR-X803R-0N-A参数设置2状态下按一下可增大音频录制时音量放大的值；
录音音量+/录音键功能：
a、按住开始录音；
b、在YR-X803R-0N-A参数设置2状态下按一下可减小音频录制时音量放大的值；
带录音语音闪光报警仪工作操作
1、接通电源，带录音闪光报警仪电源指示灯亮，发光管逐个点亮自检完成后，进入工作状态。
2、在YR-X803R-0N-A工作状态下长按“消音”键3s，闪光报警仪进入LED测试状态。八路发光管全亮，输出继电器触点闭合。5s后闪光报警仪退出LED测试状态进入工作状态。
3、在YR-X803R-0N-A工作状态下,按一下“设置”键进入语音测试状态,继电器闭合,第一路通道对应发光管闪烁,喇叭播放该路语音。再按一下“设置”键转换到下一路，以此类推。当所有通道测试完成，再按“设置”键退出语音测试状态，进入工作状态。另外在语音测试状态下30s内无有效建按下或按任一下键都会退出此状态进入工作状态。
4、录音：在工作状态下，按一下“设置”键进入语音测试状态。找到需要录音的一路，喇叭放出原有的声音，按住“录音”键，等待录音指示灯亮起，对着麦克风开始录音，结束松开“录音”键。在录音过程中，若录音容量达到6s自动停止录音。
注：有效按键即短按“设置”键和长按“录音”键。
5、YR-X803R-0N-A工作状态下，带录音闪光报警仪工作流程及相关操作如下：
只要有报警还未消音确认，继电器闭合，对应通道报警。直到在某通道播放语音报警时按一下“消音”键，语音报警停止(注：语音报警的通道是当前通道)。此时若该报警信号存在，对应发光管常亮；否则不亮。已经消音的通道在报警信号消失后发光管也会灭掉。
6、在任何状态下，长按“复位”键，则系统复位回到初始状态。
7、保护：当芯片温度高于105℃时，带录音闪光报警仪喇叭停止播放，直到芯片降温后恢复正常播放。
