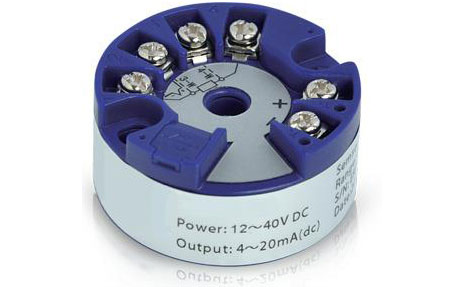

智能温度变送器SWP-T101直接安装于热电偶、热电阻接线盒内，将热电偶或热电阻信号转化为二线制4-20mA输出。智能温度变送器为万能输入，用户可用SWP-T101soft软件自由修改变送器量程和进行智能温度变送器校验和参数修改。
SWP-T101特性
1、智能化非线性补偿，万能分度号输入（可匹配所有热电阻与热电偶输入信号），通过软件可修改量程和校验变送器。
2、带有电源极性反接保护电路；智能温度变送器线性化输出二线制4-20mA标准电流信号。
3、智能温度变送器全新概念计算机数字自动调校，独特全开放用户设定界面。
4、SWP-101带冷端自动补偿；采用环氧树脂封装工艺，智能温度变送器防潮、防震。
5、支持网络通讯，高精度全数字量传输，智能温度变送器二线制RS-485接口，可挂1-64点。
6、方便组态。界面友好的温度设定软件SWP-T101 soft兼容Windows3.1/3.11/95/98/ME。
7、全部采用优质进口电子元件，性能可靠，高性价比。价格相当于模拟温度变送器价格。
SWP-T101是昌晖仪表2003年推出的智能温度变送器，现在我们引进美国技术和工艺生产能与欧美进口温度变送器性能媲美的温度变送器YR-ER213(精度为0.1%)，用户选型时我们推荐本厂主推产品YR-ER213智能温度变送器。
SWP-T101技术指标
1、输入信号：Pt100、Cu50、K、E、J、T、N、B、S分度号
2、供电电压：12-30VDC
3、负载电阻：0-500Ω
4、输出信号：4-20mA
5、精度等级：0.5%FS
6、温度变送器稳定性：0.2%/年
7、分辨率：5μA
8、功耗：≤0.5W
9、工作环境温度：-20～80℃；工作环境湿度：＜95%RH
10、重量：50克
SWP-T101 智能温度变送器选型表
SWP-T101□□/□-□
| | | |-------------------量程上限(20mA输出对应量程)
| | |----------------------量程上限(4mA输出对应量程)
| |-------------------------01 B分度号输入 量程范围:400-1800℃用户按实际需要确认
| |-------------------------02 S分度号输入 量程范围：0-1600℃用户按实际需要确认
| |-------------------------03 K分度号输入 量程范围：0-1300℃用户按实际需要确认
| |-------------------------04 E分度号输入 量程范围：0-1000℃用户按实际需要确认
| |-------------------------05 T分度号输入 量程范围：-199.9～320℃用户按实际需要确认
| |-------------------------06 J分度号输入 量程范围：0-1200℃用户按实际需要确认
| |-------------------------07 WRe分度号输入 量程范围：0-2300℃用户按实际需要确认
| |-------------------------08 Pt100分度号 量程范围：-200～650℃用户按实际需要确认
| |-------------------------09 Pt100.1分度号 量程范围：-99.9～199.9℃用户按实际需要确认
| |-------------------------10 Cu50分度号 量程范围：-50～150℃用户按实际需要确认
| |-------------------------11 Cu100分度号 量程范围：-50～150℃用户按实际需要确认
|----------------------------TC 热电偶智能温度变送器
|----------------------------TR 热电阻智能温度变送器
温度变送器选型举例
热电偶智能温度变送器型号：SWP-T101TC03/0-1100 说明：K分度号输入，量程为0-1300℃
铂电阻智能温度变送器型号：SWP-T101TR08/0-400 说明：输入信号为Pt100,量程为0-400℃

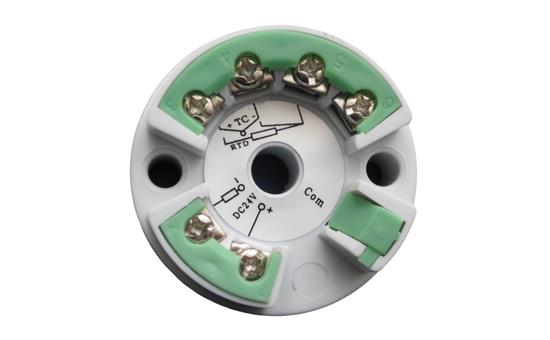

智能温度变送器SWP-T101接线图
| 热电阻温度变送器接线 | 热电偶温度变送器接线 | 二线制输出接线方式 | 通信接线 |
 |
 |
 |
TTL电平 |
SWP-T101变送器参数修改方法
1、在PC机上安装SWP-T101 soft软件。
2、通过编程器连接PC机和智能温度变送器。
3、在PC机上打开SWP-T101 Soft编程菜单，选择相关参数进行修改。
4、保存修改结果。
SWP-T101参数设置软件使用说明
1、数据测试（F7)-------------------------进行仪表数据的实时监测
2、数据测试（F8)-------------------------进行仪表二级参数的修改（详见参数设置表）
3、参数设置（F9)-------------------------完成“参数校对”后，使用该功能将所修改参数写入变送器内存
附：参数设置表(表1）
| 参数名称 | 参数符号 | 参数设置范围 |
| 变送器输入分度号 | 1SL0 | 代码1-10可选 |
| 小数点 | 1SL1 | 代码0-3可选 |
| 滤波时间 | 1SL2 | 保留参数 |
| 打印时间 | 1SL3 | 保留参数 |
| 显示量程下限 | 1SLL | 全量程 |
| 显示量程上限 | 1SLH | 全量程 |
| 显示值零点迁移量 | 1Pb1 | 全量程 |
| 显示值比例设定值 | 1KK1 | 0-1.999 |
| 模拟输出下限 | 1DAL | 全量程(与显示量程下限相同) |
| 模拟输出上限 | 1DAH | 全量程(与显示量程上限相同) |
| 模拟输出零点迁移量 | 1DAP | 全量程 |
| 模拟输出比例设定值 | 1DAK | 0-1.999 |
分度号设置表（表2）
| 分度号 | B | S | K | E | T | J | WRe | Cu50 | Pt100 | Pt100.1 |
| 代码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
