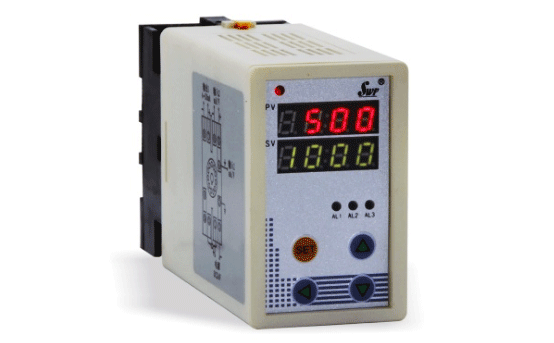

昌晖SWP-202IC双路电压/电流转换模块是一种小型化插装式结构的转换模块。它将双路电压(0-100V范围内或3-100mV范
围内)或电流(0-20mA范围内)信号转换成为与之成比例的隔离的1-5V或4-20mA输出信号。
SWP-202IC模块特点
1
、SWP-202IC内部采用微处理进行数学运算,可对各种非线性输入信号进行精度极高的线性矫正
2、配用SWP20SH显示模块,SWP-202IC可将输入信号所对应的测量值以数字方式直观的显示出来
3、SWP-202IC可选交直流两种电源,变送输出与主机隔离,有1-5V或4-20mA输出信号的选择功能和断线保护功能
4、每一路输入对应一路1-5V或4-20mA输出
5、交流供电方式,抗干扰能力强
SWP-202IC双路电流电压转换模块选型表
SWP-20①②-③/④-⑤⑥-⑦-⑧-⑨
①输入通道
[2]:双路信号输入
②模块功能
[IC]:电压/电流转换
③第1路输入信号
[12]:4-20mA
[13]:0-10mA
[14]:1-5V
[15]:0-5V
[16]:0-20mA
[17]:30-350Ω
[18]:特殊信号输入
[19]:4-20mA开方
[20]:0-10mA开方
[21]:1-5V开方
[22]:0-5V开方
[24]:频率(0-5kHz范围)
④第2路输入信号
[12]:4-20mA
[13]:0-10mA
[14]:1-5V
[15]:0-5V
[16]:0-20mA
[17]:30-350Ω
[18]:特殊信号输入
[19]:4-20mA开方
[20]:0-10mA开方
[21]:1-5V开方
[22]:0-5V开方
[24]:频率(0-5kHz范围)
⑤第1路输出方式(对应第1路输入信号)
[1]:1-5V
[2]:4-20mA
[6]:特殊规格输出
⑥第二路输出方式(对应第2路输入信号)
[1]:第二路输出为1-5V
[2]:第二路输出为4-20mA
[6]:第二路输出为特殊规格
⑦输出两路隔离
[A]:输出两路隔离
⑧供电方式
[省略]:供电
[W]:DC24V供电
[T]:AC90-260V(开关电源)
⑨带显示模块和按键
[省略]:标准配置
[D]:带显示和按键(用户可通过显示模块和按键修改参数)
常用型号举例
例
1:SWP-202IC-12/12-22-A
例2:SWP-202IC-12/12-21-A
例3:SWP-202IC-13/12-21-A
例4:SWP-202IC-12/18-22-A
例5:SWP-202IC-12/12-25-A
例6:SWP-201IC-18/12-21-A

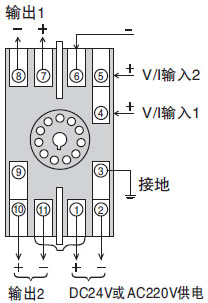

SWP-202IC电流电压转换模块接线图
