卡片式超声波水表转为农业灌溉、园林管理、水资源监控设计，适用于各种恶劣工作环境下的多种水质(包括含沙砾、杂草的水质)高可靠性常温流量测量。卡片式超声波水表厚度1英寸，夹持式安装，无压力损失，独特设计结构使测量基本不受水质影响，是对农业灌溉用水计量的一次重大突破。
超声波水表特点
IP68防护
◆ 可无限期在水下2m深度正常工作
电池供电
◆ 内置电池壳使用10年
内置定量控制器、分时累积器
◆ 在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉
◆ 在设定时间段内进行流量的分时累积，以实现梯度费率
超声测量，无转动、无磨损部件
◆ 长期保证测量精度，整机可靠性高
◆ 适用于多种水质，包括含沙砾、杂草的水质
超薄表体设计
◆ 厚度仅1英寸(25.4mm)，节约安装空间
◆ 特殊材质，高强度耐腐蚀，极低的成本投入，最高性价比
◆ 无压力损失
超声波水表技术参数
测量流体：水、污水、海水(其他液体需要定制)，并且充满管道
流体温度：0.1-30℃
工作环境：温度-30~45℃；湿度≤100%(RH)
承受压力：1.6MPa
压力损失：无压损
上游流畅敏感度等级：U5
上游流畅敏感度等级：D3
气候和机械环境安全等级：C级
电磁兼容等级：E2级
通信接口：RS485/USART/红外
输出信号：两路隔离OCT或TTL脉冲输出/1路4-20mA模拟输出
供电电源：内置锂电池(3.6V，19Ah)/外接DC24V电源/4-02mA两线制供电
防护等级：IP68可水下2米工作
本地显示：双行显示包括9位累积量，4位瞬时流量，以及各种状态提示符及单位
数据存储：采用EEPROM/FLASH存储参数，自动记录前128个月/前512日的累积流量
测流周期：测量状态：1次/秒；检定状态：4次/秒
功耗：＜2.7Ah/年，1节电池壳持续使用6年以上

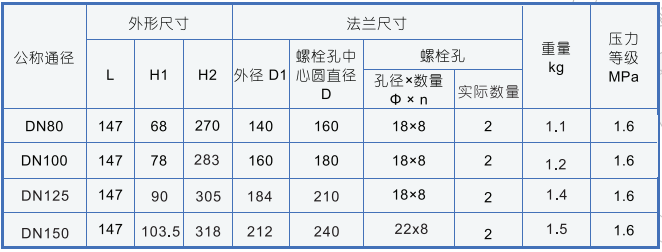

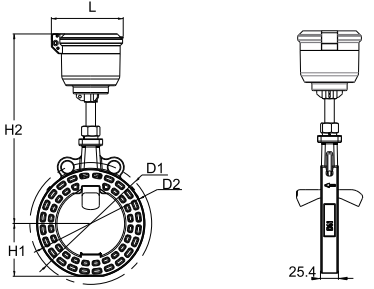

超声波水表尺寸及重量

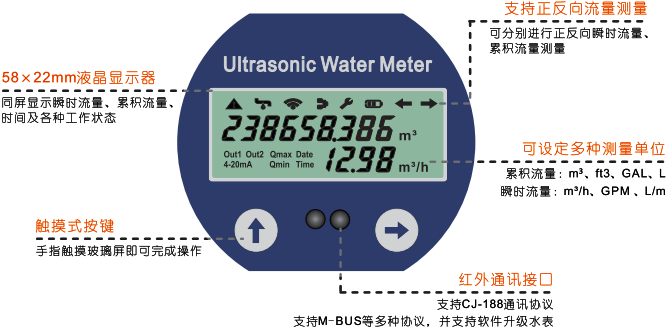

超声波水表显示与操作

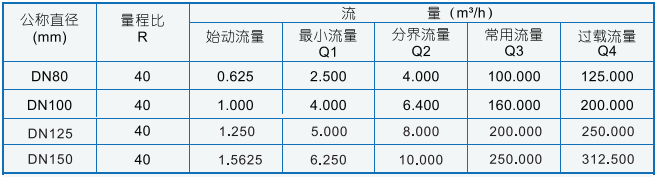

流量与范围

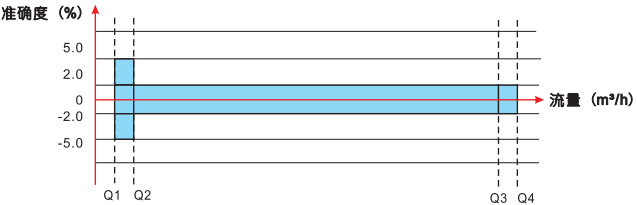

误差曲线

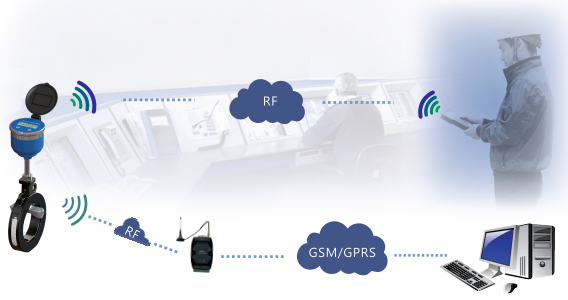

通信及组网
卡片式超声波水表选配RF通信模块可实现短距离无线通信，通过RF射频可使用手操器无线抄表或者无线连接GPRS模块实现远距离大规模组网。
超声波水表主要配件

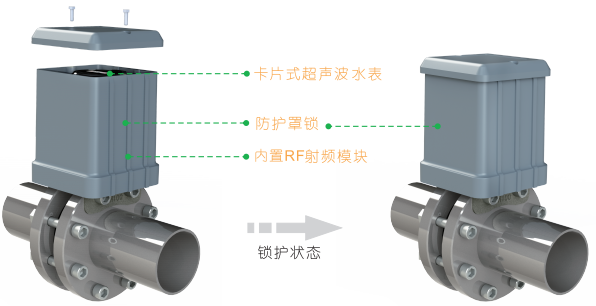

选配卡片式超声波流量计防护罩来实现防雨、防晒、防冲击、防盗。防护罩可内置天线和RF射频模块，实现无线抄表、组网通讯。
卡片式超声波水表选型表
YR-①②③-④-⑤-⑥-⑦-⑧
①代码 传感器类型
K1 卡片式超声波测量水表
②代码 管道口径
800 DN80
101 DN100
121 DN125
151 DN150
③代码 工称压力
1 1.6MPa
④代码 通信接口
0 无通讯
1 RS485(标准配置)
2 M-BUS
⑤代码 输出信号/外接电源
0 无
1 DC8-36V供电
2 4-20mA输出/两线制供电
3 OCT1(集电极开路报警输出1)
4 OCT2(集电极开路报警输出1)
5 C1（TTL电平脉冲输出1）
6 C1（TTL电平脉冲输出1）
⑥代码 无线抄表
0 无
1 RF通信模块
⑦代码 输出电缆长度
1 1m(标准配置)
N 用户定制长度(默认采用防水接线盒+延长输出电缆解决)
⑧代码 防护罩
0 无防护罩
1 选配防护罩

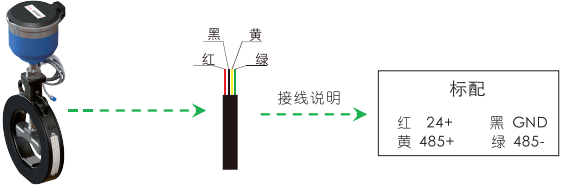

注：③和④两项中最多可选择两项引出至表外(见下图)
举例说明：YR-K1-8001-1-2-0-1-1
功能说明：DN80口径，公称压力1.6MPa，通信接口RS485，两线制4-20mA输出，未开通无线抄表功能，标配1m电缆，配防护罩。
