数学运算器 SWP-202SX

2021/11/22 17:23:55人评论次浏览分类：隔离器仪表地址：//www.e-cumulus.com/product/164.html

双路信号输入智能数学运算器用于自动化系统过程控制中，数学运算器将输入信号进行加法、减法、乘法、除法、比值运算和开方运算等后输出两路隔离4-20mA输出。数学运算器通常按功能细分为加法运算器、减法运算器、乘法运算器、除法运算器。

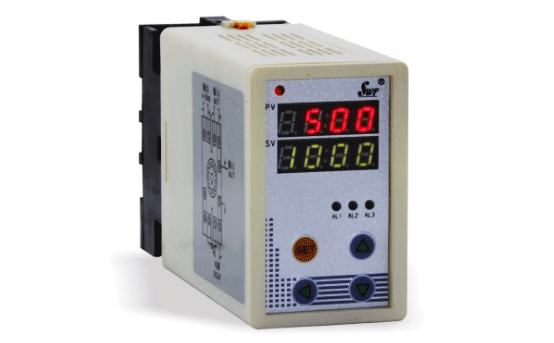

SWP-202SX数学运算模块
数学运算器通过修改仪表内部参数，在一台仪表上轻松实现加法、减法、乘法和除法运算的数学模型切换。用户选用产品时应选配SWP20SHA显示面板，直接在数学运算器上进行参数显示和参数修改，否则需要另购昌晖仪表制造有限公司SWP20PAC编程器才能进行参数修改

数学运算器特点
1、高可靠性和稳定性
2、精度0.5%
3、高价格性能比
4、强EMI抗干扰性
5、高强度、新外观
6、模块化设计模式
7、进口电子元件贴片生产工艺
8、操作简单易行
9、可切换信号输入
10、标准电流或电压输出

数学运算器技术参数
1、输入信号：两路4-20mA、0-10mA、1-5V和0-5V信号输入
2、运算输出：两路4-20mA或0-10mA隔离输出
3、测量范围：-1999～9999字，数码显示
4、分辨率：0.01字
5、测量精度：0.3%FS
6、参数设定：显示面板清触式数字设定、参数设定值密码锁定、工作异常自动复位(Watch dog)
7、模块电源：运算模块标准配置电源为AC220V，DC24V供电需要定制
8、模块功耗：4W
9、模块重量：数学运算器净重280克
10、安装方式：标准导轨卡入式安装，数学运算器允许带电热拔插
11、数学模型
加法运算器：运算输出=A×S1+B×S2
减法运算器：运算输出=A×S1-B×S2
乘法运算器：运算输出=(A×S1)×(B×S2)
除法运算器：运算输出=(A×S1)÷(B×S2)
说明：“A”为通道一输入信号的系数，出厂默认值为“1”；“B”为通道二输入信号的系数，出厂默认值为“1”；“S1”为通道一输入信号；“S2”为通道二输入信号
12、数学运算器外形尺寸：80×50×132(高×宽×深)mm
13、仪表结构：运算模块采用可拔插模块结构，底座安装在标准导轨上，模块主体部分可以从底座上带电拔插

显示窗口
加减乘除数学运算器有PV和SV两个显示窗口，参数设定时PV显示参数符号，该参数符号对应的设定值在SV显示

数学运算器按键说明
[SET 键]参数设定键，保存设定值和切换不同设定参数
[▲ 键]增加键，按键一次数字增加1
[▼ 键]减少键，按键一次数字减少1
[键]左移键，光标移动到左侧高位后自动回到个位

数学运算器参数设置方法
1、数学运算器在测量显示状态下按“SET”键，数学运算器进入参数设定状态，此时PV窗口显示参数设定值密码锁符号“CLK”，SV窗口显示参数符号“CLK”对应的数值。
2、通过“” 键向左移动SV窗口显示数值光标位置(光标所在位置数字闪烁)，通过“▲”键和“▼”键增大或减少光标所在位置的数字。
3、修改参数“CLK=132”后(CLK≠132时所有参数不能修改)，长按“SET”键+“▲”键五秒以上进入仪表二级参数设定菜单，此时PV窗口显示设定参数符号“dE”，SV窗口显示“dE”对应的数值。
4、通过“” 键向左移动SV窗口显示数值光标位置(光标所在位置数字闪烁)，通过“▲”键和“▼”键增大或减少光标所在位置的数字。
5、按“SET”键保存设定参数，此时数学运算器自动进入下一个参数设定菜单(一次巡回后自动回到初始项)。
6、参数修改完后长按“SET”键五秒退出参数设定操作，自动恢复测量显示状态。

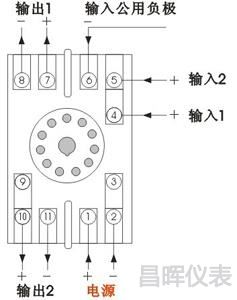

数学运算器SWP-202SX接线图

SWP-202SX数学运算器输入信号拨盘开关在出厂时已经拨到如上图所示正确位置，用户在使用过程中请勿更改拨盘开关位置。

1、仪表电源：1#和2#端子(仪表电源为DC24V时，1#端子接DC24V“+”，2#端子接DC24V“-”)。仪表电源请务必准确接线，否则将烧毁仪表
2、通道1信号输入：4#和6#端子。4#端子接通道1输入信号“+”，6#端子接通道1输入信号“-”
3、通道2信号输入：5#和6#端子。5#端子接通道2输入信号“+”，6#端子接通道2输入信号“-”
4、运算结果输出2：7#和8#端子。7#端子接运算结果输出1“+”，8#端子接运算结果输出1“-”
5、运算结果输出2：10#和11#端子。10#端子接运算结果输出2“+”，11#端子接运算结果输出2“-”

数学运算器选型表
