SWP-201DL配电器特点
1、昌晖仪表采用SMT生产工艺生产SWP20模块，产品有强EMI抗干扰性。
2、SWP-201DL内部采用微处理器进行运算，可对各种线性输入信号进行精度极高的线性矫正。

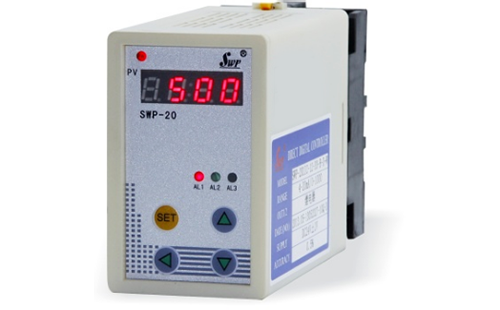

2、仪表标准配置通常无显示，如用户选配SWP20SHA显示模块，可将输入信号所对应的测量值以数字方式直观的显示出来，并可以自由修改仪表参数。
3、配电器SWP-201DL标准出厂配置为AC220V电源，也可以提供DC24V供电仪表。
4、SWP-201DL变送输出与主机隔离、输入与主机隔离、电源与主机隔离，具有1-5V或4-20mA输出的选择功能。
5、SWP-201DL每一路输入对应两路4-20mA(或1-5VDC)输出。
6、经过昌晖仪表制造有限公司持续的技术升级，SWP-20系列隔离配电器SWP-201IC、热电偶温度变送器SWP-201TC、热电阻温度变送器SWP-201TR、信号隔离器SWP-201DL可以相互转换，仅需要改变仪表内部拨盘位置就实现这三种功能的改变。
7、SWP-201DL配电器外形和功耗稍大，用户如需要密集安装，建议选用YR9034A信号隔离器(兼容信号隔离器和配电器功能)。
SWP-201DL配电器技术指标
1、输入信号：两线制变送器输出的4-20mA
2、参数设定：由SWP20PCA编程器进行设定
3、响应时间：mV输入时约500ms(时间常数)；V、mA输入时约100ms(时间常数)
4、断线保护：断线保护仅在mV输入下提供
5、共模抑制比：50Hz时，大于120dB
6、精度：0.5%FS
SWP-201DL配电器接线图
1、仪表电源：1#和2#端子(仪表电源为DC24V时，1#端子接DC24V“+”，2#端子接DC24V“-”)。仪表电源请务必准确接线，否则将烧毁仪表。
2、电流信号输入：5#和6#端子。6#端子接变送器“+”，5#端子接变送器“-”。
3、第一路输出：7#和8#端子。7#端子接第一路输出“+”，8#端子接第一路输出“-”。
4、第二路输出：10#和11#端子。10#端子接第二路输出“+”，11#端子接第二路输出“-”
SWP-201DL选型表
SWP-20①②-③-④⑤-⑥-⑦-⑧
①输入通道
[1]：单路信号输入
②模块功能
[DL]：配电器功能
③输入信号
[12]：4-20mA(来自于二线制变送器)
④第一路输出方式
[1]：1-5V
[2]：4-20mA
⑤第二路输出方式
[0]：无第二路输出(可省略)
[1]：第二路输出为1-5V
[2]：第二路输出为4-20mA
[3]：第二路输出为报警触点控制(选择此功能时模块的功能与YR9003A电流信号报警设定器功能完全一样)
[4]：第二路输出为RS232通讯接口
[5]：第二路输出为RS485通讯接口
[6]：第二路输出为特殊规格
⑥输出两路隔离
[A]：输出两路隔离
[B]：输出信号第一路和第二路之间不隔离(常规出厂供货)
⑦供电方式
[省略]：AC220V供电
[W]：DC24V供电
[T]：AC90-260V(开关电源)
⑧显示
[省略]：无显示组件
[D]：带显示组件
常用型号举例
SWP-201DL-12-22-B
SWP-201DL-12-22-A
SWP-201DL-12-21-B
SWP-201DL-12-22-A-W
SWP-201DL-12-25-B
SWP-201DL-12-23-B-W-D
