马赛克模拟显示器 SWP-B1201

2021/12/2 0:04:22人评论次浏览分类:显示仪表 仪表地址://www.e-cumulus.com/product/1597.html

SWP-B1201马赛克模拟显示器适用于各种大型马赛克模拟屏的数码显示,可对温度、压力、液位、速度等测量信号进行数字量显示控制。安装方便,维护简单,与控制开关、转换开关、起动按钮、控制按钮、端子排、光字牌等配接,可组成模拟显示系统屏。可广泛应用于电力、交通、煤炭、自来水、污水处理等领域,作为集中控制室、调度室、生产现场的监控、操作、模拟显示或调度管理之用。

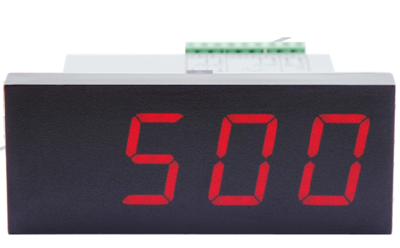

SWP-B1201马赛克模拟显示器

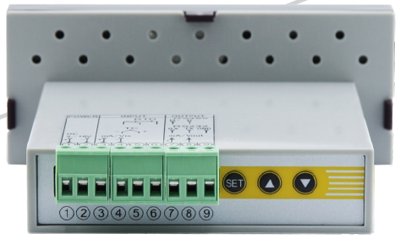

SWP-B1201马赛克模拟显示器背面

产品特点
◆ 马赛克模拟显示器4位1.2英寸高亮度LED数码显示器
◆ 马赛克模拟显示器支持多机网络通讯,提供多种通信协议
◆ 马赛克模拟显示器人机界面友好,多种输入输出格式选择
◆ 马赛克模拟显示器强EMC抗干扰型,输入输出电气全隔离

马赛克模拟显示器SWP-B1201主要技术参数
精度等级:0.2%级
响应时间:≤0.5s
输入类型:热电偶(B、S、K、E、J、T、WRe分度号);热电阻(Pt100、Cu50);电流(0-10mA、4-20mA);电压(0-5V、1-5V)
模拟量输出:0-10mA、4-20mA、0-5V、1-5V
通讯:RS485、RS232C/通讯协议可选择MODBUS或SWPBUS
供电电源:DC9V-18V
马赛克模拟显示器功耗:≤4W
马赛克模拟显示器外形尺寸:

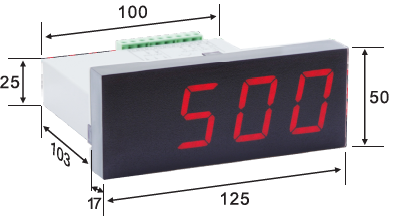

马赛克模拟显示器SWP-B1201外形尺寸

SWP-B1201接线图和仪表尺寸

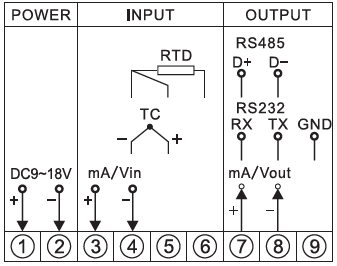

SWP-B1201马赛克模拟显示器接线图

SWP-B1201仪表选型表


SWP-B1201-①②-③-④
①通讯方式
注意:因仪表接线端子数量限制,仪表不能同时具备通讯和变送输出功能,只能二选一

[0]:无通讯
[2]:RS232C
[8]:RS485
[9]:特殊规格
②变送输出方式
注意:因仪表接线端子数量限制,仪表不能同时具备通讯和变送输出功能,只能二选一

[0]:无输出
[2]:4-20mA变送输出
[3]:0-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出
[8]:特殊规格
③输入信号类型
[××]:详见输入类型表
④仪表电源
[W]:DC9-18V
选型举例
SWP-B1201-00-12-W
SWP-B1201-80-08-W
SWP-B1201-82-08-W
SWP-B1201-02-12-W
