SWP-LED系列阀位控制调节器将单回路调节器和伺服放大器功能合二为一，不需要外加伺服放大器就可以直接驱动正反转电动执行机构实现自动控制。
常用阀位控制调节器型号
SWP-ND825-010-12/23-HL-P
SWP-NS825-010-12/23-HL-P
SWP-ND825-810-12/23-HL-P
SWP-ND825-812-12/23-HL-P
SWP-NS825-812-12/23-HL-P
SWP-ND825-810-12/23-HL-P
SWP-ND925-010-12/23-HL-P
SWP-ND925-810-12/23-HL-P
SWP-ND925-812-12/23-HL-P
SWP-ND925-022-12/12-HL
主要特点
1、通过简单快捷的参数设置，即可适配各种分度号，进一步提高了仪表的多用性与可靠性。
2、PID参数自整定。
3、同时输入显示测量信号PV及阀位反馈信号SV。可分别带有一路阀位正反转控制输出(或模拟输出)及一路模拟量变送输出，可适用于各种测量控制场合。
4、自动跟随内部设定值进行控制输出。可实现手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
5、仪表将单回路调节和伺服放大器功能合二为一，控制正反转电动执行机构时不再需要外加伺服放大器。

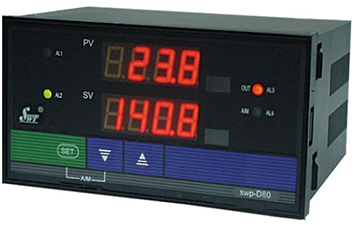

SWP-ND825仪表尺寸:160×80×140mm
SWP-ND825开孔尺寸:152×76mm
SWP-ND825仪表重量:400g

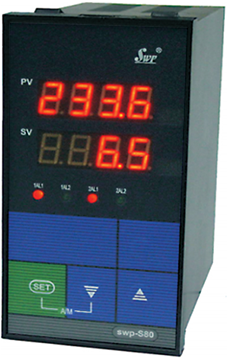

SWP-NS825仪表尺寸:80×160×140mm
SWP-NS825开孔尺寸:76×152mm
SWP-NS825仪表重量:400g
SWP-ND925仪表尺寸:96×96×140mm
SWP-ND925开孔尺寸:92×92mm
SWP-ND925仪表重量:400g
SWP-ND425仪表尺寸:96×48×140mm
SWP-ND425开孔尺寸:92×44mm
SWP-ND425仪表重量:240g
SWP-NS425仪表尺寸:48×96×140mm
SWP-NS425开孔尺寸:44×92mm
SWP-NS425仪表重量:240g
SWP-ND725仪表尺寸:72×72×110mm
SWP-ND725开孔尺寸:68×68mm
SWP-ND725仪表重量:240g

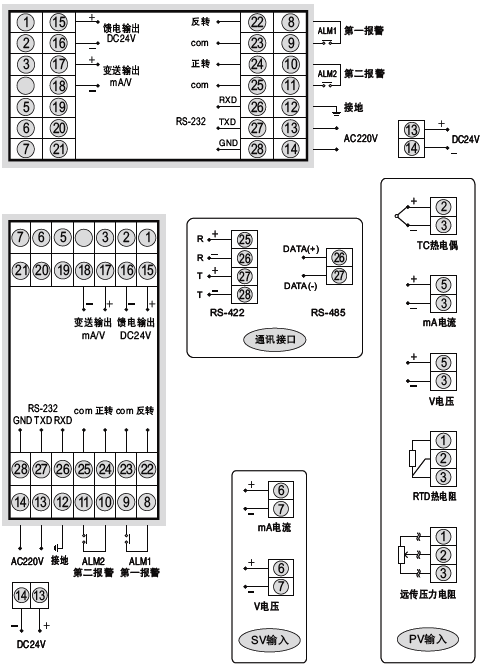

SWP-ND825阀位控制调节器接线图

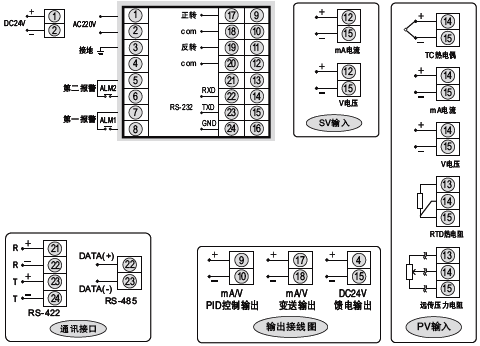

SWP-ND925阀位控制调节器接线图

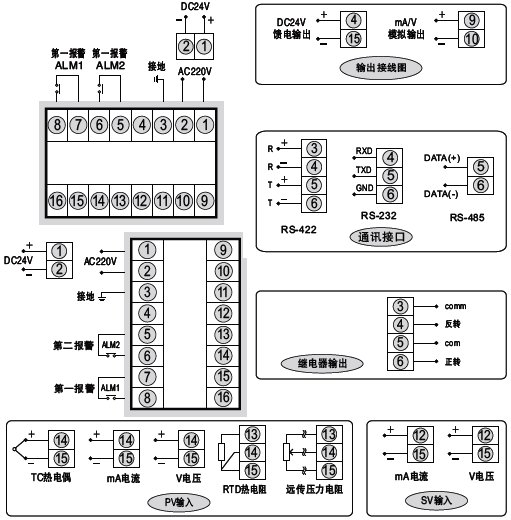

SWP-ND425阀位控制调节器接线图

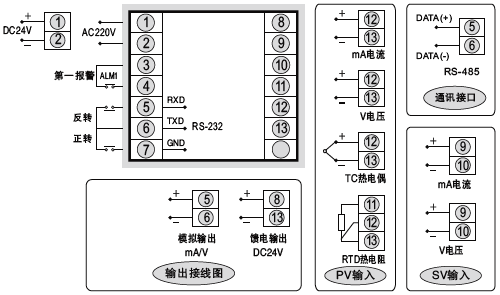

SWP-ND725阀位控制调节器接线图
阀位控制调节器与电动执行机构连接
注意：将调节阀电动执行机构的零线与本仪表的comm端子短接，可吸收调节阀动作时对仪表造成的干扰信号，此线如不接，本仪表也可正常工作。
阀位控制调节器选型表
SWP -①②-③④⑤-⑥/⑦-⑧⑨-⑩-⑪
①外形特征
[ND4]：96×48mm
[NS4]：48×96mm
[ND7]：72×72mm
[ND8]：160×80mm
[NS8]：80×160mm
[ND9]：96×96mm

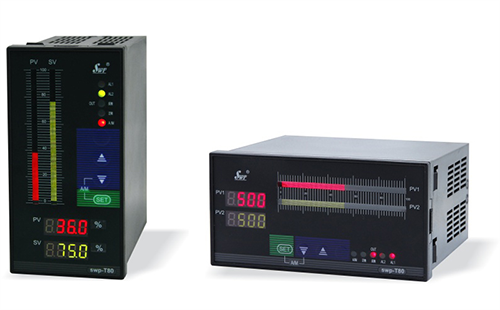

[NT8]：160×80mm横式光柱阀位控制调节器
[ST8]：80×160mm竖式光柱阀位控制调节器
②控制作用
[25]：阀位正反转PID控制
③通讯方式
[0]：无通讯
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊规格，按用户要求定制
④仪表PID控制输出
[1]：正转/反转控制输出(标准配置)
[2]：4-20mA控制输出
⑤仪表变送输出
[0]：无变送输出(标准配置)
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
⑥PV(测量值)输入信号类型
[××]：详见“仪表输入类型表”(18种输入型号类型可自由切换)
⑦SV(阀位反馈)输入类型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
⑧第一报警输出
[N]：无报警
[H]：上限报警(标准配置)
[L]：下限报警
⑨第二报警输出
[N]：无报警
[H]：上限报警
[L]：下限报警(标准配置)
[G]：偏差内报警
[A]：偏差外报警
[D]：LBA报警
⑩馈电输出
[N]：无馈电
[P]：DC24V馈电输出(给两线制4-20mA变送器供电)
⑪仪表电源
[省略]：AC220V供电
[T]：85-260V开关电源供电
[W]：DC24V开关电源供电
输入信号类型
