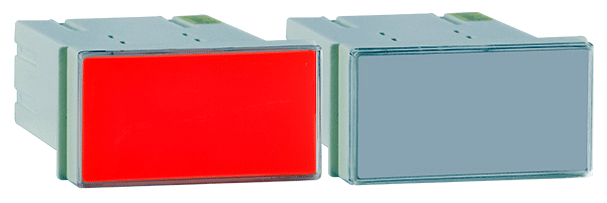

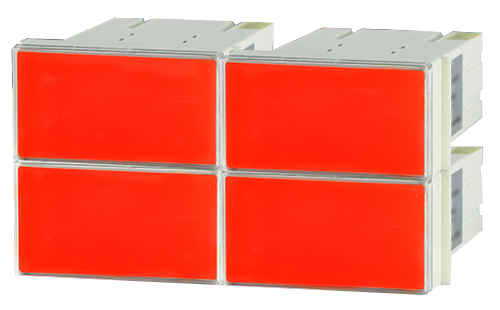

YR-SWP-X101-J-K-W单路闪光报警器(光字牌)是昌晖仪表生产的闪光报警仪中的一种，单点闪光报警仪常用在变电站、水电厂、火电厂等使用单位的电气仪表盘、高低压电气设备和GIS设备，电气工程师常之称为变电站光字牌、水电厂光字牌、火电厂光字牌等。

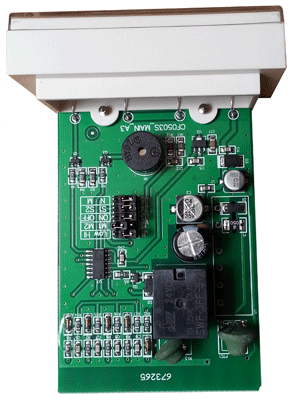

单路闪光报警器(光字牌)采用COMS集成电路技术设计，可配合各种检测仪表监视现场触点的变化情况。当检测到报警信号时，YR-SWP-X101系列闪光报警器和音响报警信号配合，以引起操作人员的注意，及时排除故障。
特点
1、单路闪光报警仪(光字牌)为卡入式安装，可以方便拼装成各种形式组成报警系统
2、单路闪光报警器(光字牌)为半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，寿命长，且灯屏更换方便
3、光字牌内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备
4、COMS集成电路，单点闪光报警仪(光字牌)整机抗干扰能力极强
5、欧式连接端子，便于维护和操作
6、现场可任意选择常开或常闭输入方式
7、光字牌面板透明有机玻璃盖可以拆卸，使用单位可在硫酸纸上做好需要提示报警的内容放入盖内，然后将外盖恢复原位及可直观提示报警内容
8、光字牌电源常规供货为DC24V，昌晖仪表制造有限公司也可以提供AC220V供电仪表(用户订货或选型时特别说明+收费)
单回路闪光报警器(光字牌)外形及安装方式
光字牌尺寸：80×40×100mm
光字牌开孔尺寸：66×35mm
光字牌重量：240g
光字牌安装方式：YR-SWP-X101单路闪光报警器可拼装，亦可密集安装
①单点闪光报警仪密集安装的开孔尺寸
单点闪光报警仪密集安式装示意图

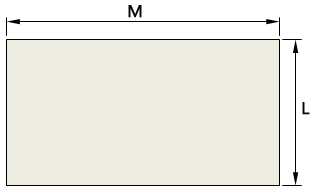

单点闪光报警仪密集式安装开孔尺寸
M=(40.5×m)-10
L=(80×n)-14
m：每列排列单路闪光报警仪的个数
n：每行排列单路闪光报警器的个数
②单点闪光报警仪(光字牌)点阵式安装的开孔尺寸
单点闪光报警仪点阵式安装示意图

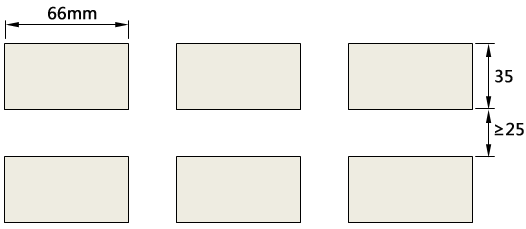

单点闪光报警仪点阵式安装开孔尺寸
③单点闪光报警仪条列式安装的开孔尺寸
单点闪光报警仪条列式安装示意图

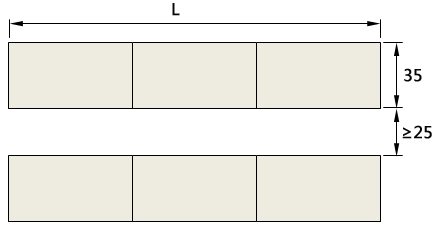

单点闪光报警仪条列式安装开孔尺寸
L=(80×n)-14
n：每行排列闪光报警仪的个数

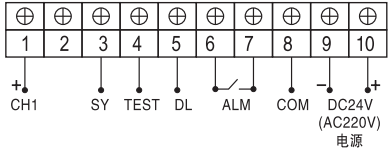

单台单路闪光报警仪YR-SWP-X101-J-K-W接线图
单点闪光报警仪(光字牌)接线说明：
◆端子1和端子8：第1路输入(无源接点输入或TTL电平信号输入)
◆端子3和端子8：接“消音”按钮(无源接点输入)
◆端子4和端子8：接“试验”按钮(无源接点输入)
◆端子5和端子8：报警电平输出，接音响报警器(有5V电压输出，用于高电平输入的音响报警器)
◆端子6和端子7：报警无源接点输出，接点用于其他仪表或接音响报警器(用于无源接点输入的音响报警器)
◆端子9和端子10：光字牌电源(DC24V或AC220V，以订货时的要求为准)

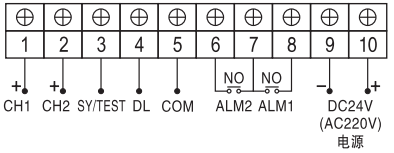

单台双路闪光报警仪YR-SWP-X102-J-K-W接线图
双路闪光报警仪(光字牌)接线说明：
◆端子1和端子5：第1路输入(无源接点输入或TTL电平信号输入)
◆端子2和端子5：第2路输入(无源接点输入或TTL电平信号输入)
◆端子3和端子5：接“消音/试验”按钮(无源接点输入；按钮按一下为“消音”，长按30秒为“试验”)
◆端子4和端子5：报警电平输出，接音响报警器(有5V电压输出，用于高电平输入的音响报警器)
◆端子6和端子7：第2路CH2报警无源接点输出，接点用于其他仪表或接音响报警器(用于无源接点输入的音响报警器)
◆端子7和端子8：第1路CH1报警无源接点输出，接点用于其他仪表或接音响报警器(用于无源接点输入的音响报警器)
◆端子9和端子10：光字牌电源(DC24V或AC220V，以订货时的要求为准)

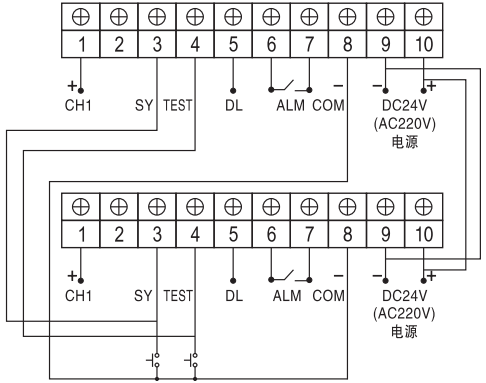

多台单点闪光报警仪接线图

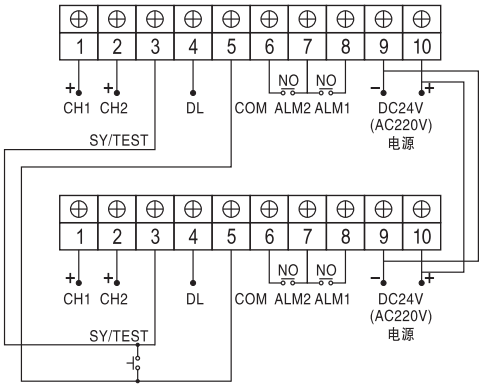

多台双点闪光报警仪接线图
单路/双回路闪光报警器型谱表
YR-SWP- ①②-③-④-⑤-⑥
①功能特征
[X]：声光报警显示
②代码控制作用
[101]：昌晖单点闪光报警仪
[102]：昌晖双点闪光报警仪
③输入方式
[J]：无源接电信号输入
[D]：TTL电平信号输入
④报警方式
[K]：继电器报警输出
⑤报警记忆功能
[省略]：无报警记忆功能
[M]：带报警记忆功能
⑥供电电源
[W]：DC24V供电(标准出厂配置)
[T]：AC220V供电(定制生产/需要增加费用)
光字牌型号举例
1、单点光字牌，无源接点信号输入，有继电器报警，DC24V供电
YR-SWP-X101-J-K-W
2、双点光字牌，无源接点信号输入，有继电器报警，DC24V供电
YR-SWP-X102-J-K-W
3、单点光字牌，无源接点信号输入，有继电器报警，AC220V供电
YR-SWP-X101-J-K-T
4、双点光字牌，无源接点信号输入，有继电器报警，AC220V供电
YR-SWP-X102-J-K-T
与昌晖单路光字牌功能一致的其他公司产品型号举例
香港虹润精密仪器有限公司：NHR-5821-J-K-D
香港上润精密仪器有限公司：WP-B801-R-1-A-W
西安浐河自动化工程有限公司：XZS-31
北京东城自动化仪表：LF-XSSG-1-V1
西安红航电力设备有限责任公司：XXS-201
