SWP-B壁挂式大屏幕显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高亮度、大尺寸LED数码管。SWP-B壁挂式大屏幕显示控制仪适用于大车间，远距离观测场所，可对温度压力、液位、速度、频率等测量信号进行数字测量显示控制，使测量值更为清晰。

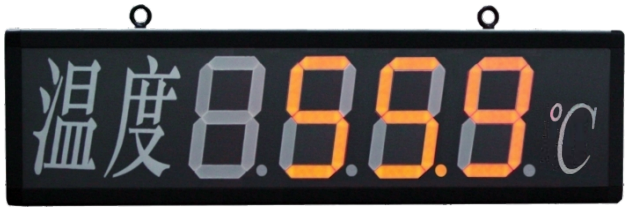

SWP-B801、SWP-B803和SWP-B804大屏幕显示控制仪
外形：1070×290×76mm，8英寸数码管
重量：6kg

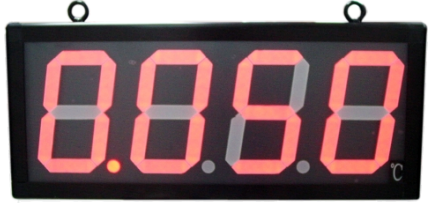

SWP-B401、SWP-B403和SWP-B404大屏幕显示控制仪
外形：580×200×75mm
重量：5kg

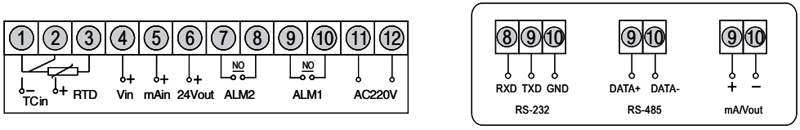

SWP-B系列大屏幕显示控制仪接线图
SWP-B系列大屏幕显示控制仪选型表
SWP -①②-③④-⑤-⑥⑦⑧⑨-⑩-⑪
①外形特征
[B80]：1070×290mm/8英寸数码管 壁挂式
[B80A]：680×290×76mm/壁挂式
[B40]：580×200×75mm/壁挂式
②控制作用
[1]：测量显示/无报警
[3]：三位控制/显示+两限报警
[4]：四限控制/显示+四限报警
③ 通讯方式
[0]：无通讯
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊规格/按用户要求定制
④ 仪表输出
[0]：无输出
[1]：继电器报警输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格变送输出/按用户要求定制
⑤ 输入信号类型
[23]：详见仪表输入类型表/18种输入型号类型可自由切换
⑥ 第一报警输出
[N]：无报警
[H]：上限报警
[L]：下限报警
⑦ 第二报警输出
[N]：无报警
[H]：上限报警
[L]：下限报警
⑧第三报警输出
[省略]：无第三报警输出/控制作用代码为“1”和“3”时选用
[L]：下限报警/仅控制作用代码为“4”时选用
⑨第四报警输出
[省略]：无第四报警输出/控制作用代码为“1”和“3”时选用
[L]：下下限报警/仅控制作用代码为“4”时选用
⑩ 馈电输出
[N]：无馈电
[P]：DC24V馈电输出/给两线制4-20mA变送器供电
⑪ 仪表电源
[省略]：AC220V供电/标准配置
[T]：AC85-260V开关电源供电
输入信号类型表
大屏幕显示控制仪常用型号举例
SWP-B801-00-12-NN-N-T
SWP-B803-01-12-HL-N-T
SWP-B804-01-12-HHLL-P-T
SWP-B401-02-12-NN-N-T
SWP-B403-02-12-HL-N-T
SWP-B404-02-12-HHLL-P-T
SWP-B80A1-02-12-NN-P-T
SWP-B80A3-02-12-HL-N-T
SWP-B80A4-01-12-HHLL-P-T
