昌晖SWP-HK801、SWP-HK901、SWP-HK803、SWP-HK903系列液位-容积控制仪用于各种形状罐体进行液位-容积转换测量控制与远传。
液位-容积控制仪特点
1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值(0-999999字)，可精确到小数点后三位(0.001)进行容积显示。
2、液位-容积控制仪采用查表法进行运算，可对无规则罐体实现高精度的液位←→容积转换控制。

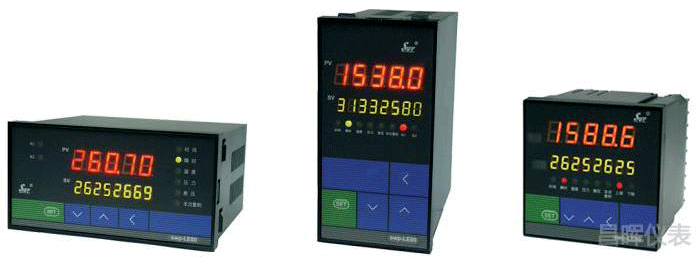

3、液位-容积控制仪由三种外形尺寸可供用户选择：横式仪表160×80mm；竖式仪表80×160mm；方形仪表96×96mm
4、液位-容积控制仪精度0.5%，外形与流量积算仪相同。
SWP-HK液位-容积控制仪选型表
S WP-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[HK90]：96×96mm液位-容积控制仪
[HK80]：160×80mm液位-容积控制仪
[HKS90]：80×160mm液位-容积控制仪
②控制作用
[1]：测量显示，无报警
[3]：测量显示+2个报警
③通讯方式
[0]：无通讯
[2]：RS232通讯
[3]：打印接口
[4]：RS422通讯
[8]：RS485通讯
[9]：特殊规格
④输出方式
[0]：无报警
[1]：继电器报警输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
⑤测量值输入类型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[R]：用户特定
⑥第一报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑦第二报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑧馈电输出
[N]：无DC24V馈电输出
[P]：DC24V馈电输出
⑨供电方式
[省略]：AC220V供电
[W]：DC24V供
[T]：AC90-265V供电(开关电源)
液位-容积控制仪常见型号举例
SWP-HK801-22-A-NN
液位-容积控制仪输入类型为4-20mA，带RS232通讯，4-20mA变送输出，无报警输出
SWP-HK903-81-A-HL-P
液位-容积控制仪输入类型为4-20mA，带RS485通讯，带上下限继电器报警输出，带DC24V馈电输出
| 购香港昌晖液位-容积仪时，由客户提供所测罐体的尺寸、外形结构，由昌晖仪表制造有限公司出厂时代为设定，液位-容积控制仪通常带通讯接口，以便进行参数设定。 |

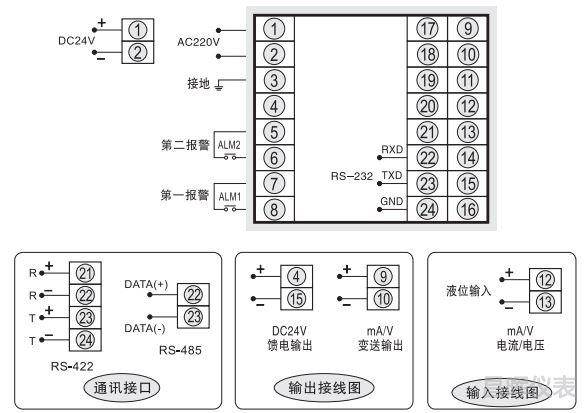

SWP-HK80液位-容积控制仪接线图

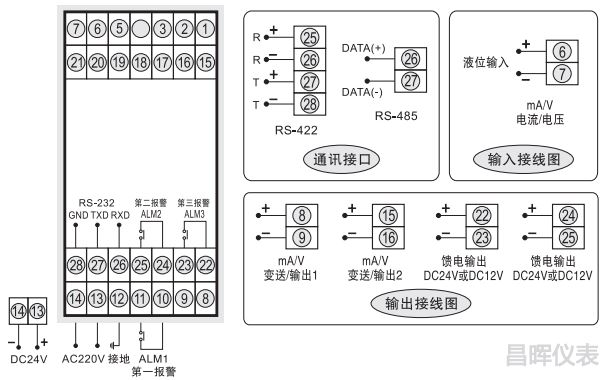

SWP-HK90液位-容积控制仪接线图
注意：昌晖仪表现在推出了更高性能的0.2%精度YR-GFH容积仪，更高的性价比和可靠性，欢迎您选购！
