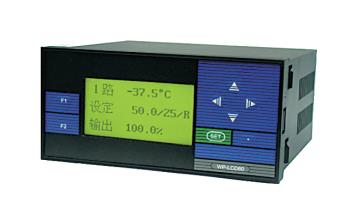

SWP-LCD-NP 64段液晶可编程序调节器是采用微处理器、大屏幕液晶图形显示板和中文界面的智能化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测、控制，记录与远传，适用于进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵、窑炉升温快)。可根据生产过程的要求，按照一定的曲线进行控制，最多可分六十四段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
特点
1、液晶可编程调节器以微处理器为核心部件的一种新型调节器。它的各种功能可以通过改变程序(编程)的方法来实现。
2、液晶64段PID可编程调节器在硬件上采用内带快闪内存的存储器的新型微处理器，扩充了大容量的数据存储区，显示器采用大屏幕液晶图形显示板，软件上引入中文windows的框剪思路，并采用了数据压缩技术，仪表可按与先设置的程序，分段对控制参量自动进行测量、控制、记录和远传。适用于高精度多段曲线程序升温和降温控制的系统。
3、液晶可编程调节器可集中显示中文提示、设置参数、补偿数值、测量数据、积算结果、工程单位、报警状态等。
4、液晶可编程调节器全中文操作界面，操作简单易行。
5、液晶可编程调节器设有标准双向串行通信口，能以高达28kpbs的速率与上位微机或其它设备进行数据交换。
6、液晶可编程调节器可自由设定输入信号和量程。
7、液晶可编程调节器通过附加的模块与相应的参数设定，可提供变送信号输出、打印机接口信号输出、DC24V馈电输出、标准双向串行通讯接口等。
8、PID液晶可编程调节器可分别带有一路PID控制输出及一种变送输出，适用于各种控制场合。

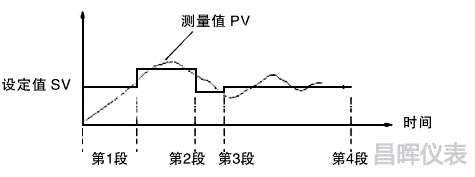

9、PID液晶可编程调节器最多可分64段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
10、可编程调节器实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
11、可编程调节器具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

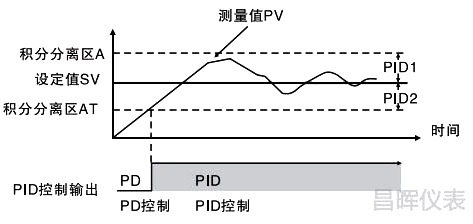

12、可编程调节器采用双区PID控制，抑制超调，提高控制精度。
液晶64段可编程调节器特殊技术参数
控制输出方式：PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度：0.5%FS+1位数max。设定值与显示值匹配，无相对误差
比例范围：0.0%-100.0%(单位:0.1%)
积分(复位)时间：0-9,999s(单位:1s)
微分(比率)时间：0-9,999s(单位:1s)
控制周期：1-250s(单位:1s)
采样周期：0.5s
64段液晶可编程序调节器选型表
SWP -①②③-④⑤⑥-⑦-⑧⑨-⑩- ⑪
①外形特征
[NP]：可编程序仪表
[NPR]：带记录功能可编程仪表

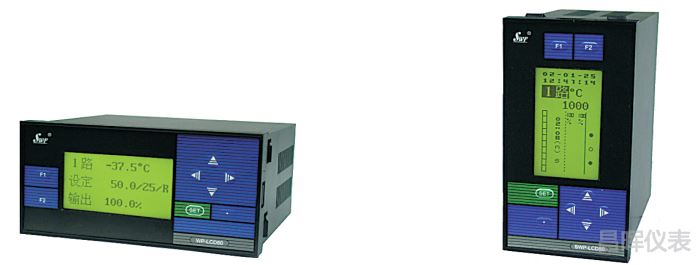

②外形尺寸
[8]：160×80mm
[S8]：80×160mm
③控制作用
[05]：PID调节器
④通讯方式
[0]：无通讯
[2]：RS232通讯
[3]：打印接口
[4]：RS422通讯
[8]：RS485通讯
⑤控制输出方式
[1]：继电器控制输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[6]：SCR输出(可控硅过零触发脉冲输出)
[7]：SSR输出(固态继电器控制输出)
[8]：特殊输出
[9]：SOT输出(双向可控硅输出)
⑥测量值变送输出
[0]：无输出
[2]： -10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
⑦测量值输入信号类型PV
[**]：详见输入类型表
⑧第一报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑨第二报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑩馈电输出
[N]：无DC24V馈电输出
[P]：DC24V馈电输出
⑪供电方式
[省略]：AC220V供电
[W]：DC24V供电
[T]：AC90-265V供电(开关电源)
64段液晶可编程序调节器输入类型
全切换输入只需设定PID调节器二级参数，即可切换输入多种分度号。
选型举例
SWP-LCD-PS805-210-09-HL-P
通讯方式为RS232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第 二报警为下限报警，DC24V馈电输出，AC220V供电，竖式64段液晶可编程调节器
SWP-LCD-NP805-810-08-LH-P-T
通讯方式为RS485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二 报警为上限报警，DC24V馈电输出，AC90-265V供电(开关电源)，横式64段液晶可编程调节器
64段液晶可编程调节器接线图
