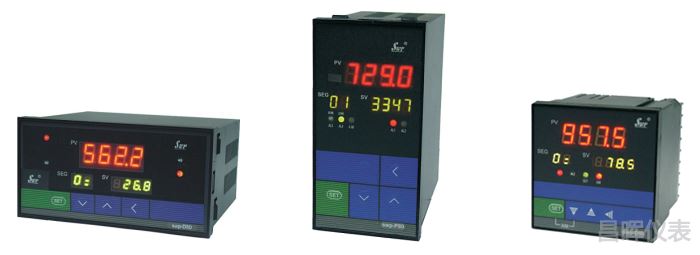

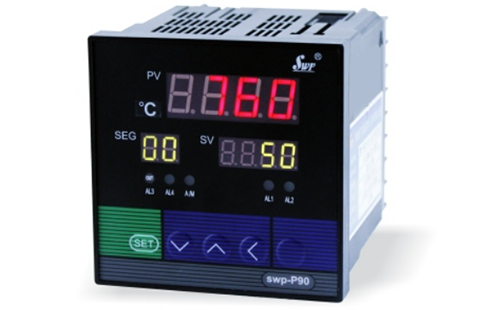

香港昌晖32段PID可编程序温控仪用于需要多段程序升温和降温的系统，可编程序调节器可根据生产过程的要求，按照预设曲线进行温度控制。随着昌晖仪表的国外技术引进和吸收，推出了控温精度和进口欧系和日系温控器媲美的YR-RJDP系列可编程序温控器，本系列可编程序温控仪用于温度控制时较好，建议用户选用YR-GAP系列可编程序温控器以便获得高精度的温度控制效果。
可编程温控仪以微处理器为核心部件的一种新型调节器。它的各种功能可以通过改变程序(编 程)的方法来实现。
1、PID可编程温控仪可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。
2、PID可编程温控仪最多可分32段曲线对控制对象进行编程控制，每一段均采用PID参数设定控 制，使控制精确可靠。
3、可编程温控仪实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅 功能,以实现手动/自动的平滑切换。
4、可编程温控仪具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步 进等功能。
5、可编程温控仪采用双区PID控制，抑制超调，提高控制精度。
32段可编程温控仪特殊技术参数
|
控制输出方式
|
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
|
|
设定/显示精度
|
0.5%FS+1位数max。设定值与显示值匹配，无相对误差
|
|
比例范围
|
0.0%-100.0%(单位:0.1%)
|
|
积分(复位)时间
|
0-9,999s(单位:1s)
|
|
微分(比率)时间
|
0-9,999s(单位:1s)
|
|
控制周期
|
1-250s(单位:1s)
|
|
采样周期
|
0.5s
|
32段PID可编程序温控仪选型表
SWP-①②③-④⑤⑥-⑦-⑧⑨-⑩
①功能特征
[P]：可编程序仪表
②外形尺寸
[8]：160×80mm
[S8]：80×160mm
[9]：96×96mm
③控制作用
[05]：PID调节器
④通讯方式
[0]：无通讯
[2]：RS232通讯
[3]：打印接口
[4]：RS422通讯
[8]：RS485通讯
⑤控制输出方式
[1]：继电器报警输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：-5V变送输出
[5]：0-5V变送输出
[6]：SCR输出(可控硅过零触发脉冲输出)
[7]：SSR输出(固态继电器控制输出)
[8]：特殊输出
[9]：SOT输出(双向可控硅输出)
⑥测量值变送输出
[0]：无输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
⑦测量值输入信号类型 PV
[**]：详见输入类型表
⑧第一报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑨第二报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑩供电方式
[省略]：AC220V供电
[W]：DC24V供电
[T]：AC90-265V供电(开关电源)
注1：32段PID可编程序调节器为PV、SV和SEG三个LED显示 。
32段PID可编程序温控仪输入类型
型号举例
SWP-PS805-210-09-HL-P-W
32段PID可编程温控仪，通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1， 第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，仪表电源DC24V，80×160mm竖表
SWP-P805-020-08-LH-P
32段PID可编程温控仪，无通讯方式，控制输出输出为4-20mA，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，仪表电源AC220V，160×80mm横

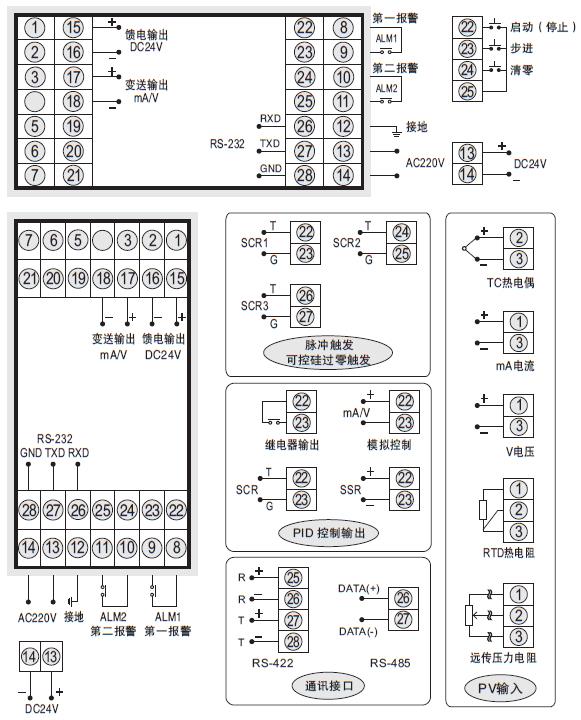

32段PID可编程序温控仪SWP-P805接线图
32段PID可编程温控仪SWP-P905接线图
