双回路光柱显示控制仪 SWP-T82

2024/5/19 12:23:37人评论次浏览分类：显示仪表仪表地址：//www.e-cumulus.com/product/142.html

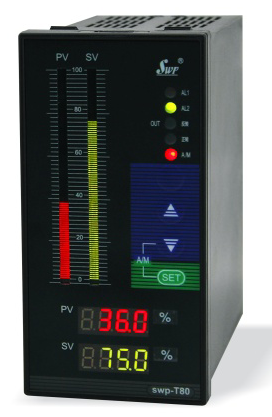

双回路光柱显示控制仪以数字和双光柱显示2路信号测量值，可带报警、变送输出、馈电和通讯。双回路光柱显示控制仪用微处理器进行控制运算，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观。
SWP双回路光柱显示控制仪

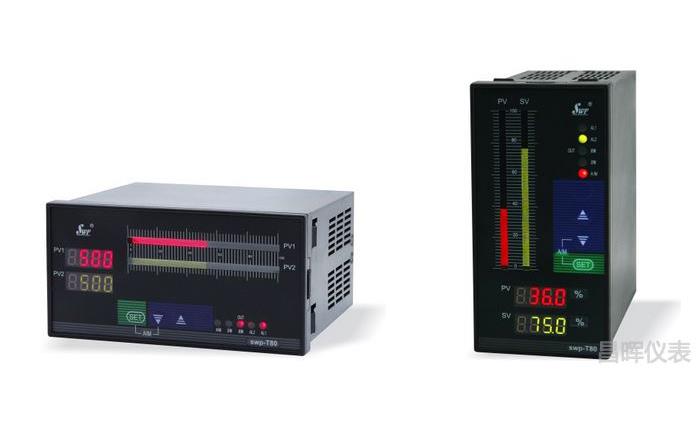

昌晖双回路光柱显示控制仪有160×80mm(横式)和80×160mm(竖式)两种外形，其主要特点、技术参数和接线均与SWP双回路显示控制仪完全相同，在此不再累述。

常见双光柱仪表型号
SWP-ST823-011-23/23-HL/HL-2P
SWP-ST823-811-23/23-HL/HL-2P
SWP-ST823-022-23/23-HL/HL-2P
SWP-ST821-000-23/23-NN/NN-2P
SWP-ST821-800-23/23-NN/NN-2P
SWP-ST821-022-23/23-NN/NN-2P
SWP-T823-011-23/23-HL/HL-2P
SWP-T823-011-23/23-HL/HL-2P
SWP-T823-022-23/23-HL/HL-2P
SWP-T821-000-23/23-NN/NN-2P
SWP-T821-800-23/23-NN/NN-2P
SWP-T821-022-23/23-NN/NN-2P

SWP-T821接线图/SWP-T823接线图
说明：SWP系列双回路光柱显示控制仪有两种外形尺寸，横式仪表和竖式仪表接线图完全相同

SWP-D80双回路显示控制仪接线图

双回路光柱显示控制仪与二线制变送器如何接线？
双回路光柱显示控制仪可以同时显示两台二线制变送器的测量值，如果仪表带有两路DC24V馈电，用户接线时不需要外加配电器或DC24V电源。二线制变送器测量回路应该这样接线：电源DC24V+连接变送器输出+，变送器输出-连接显示仪表输入+，电源DC24V-连接显示仪表输入-。用户按照这个思路结合双回路光柱显示控制仪接线图连线即可。

双回路光柱显示控制仪没接传感器时怎么显示负值？
仪表输入信号4-20mA时，如果传感器信号没接入仪表，仪表上电后会自动显示“负的量程四分之一”，这并不是仪表出现故障，接上传感器后仪表显示就恢复正常。

双回路光柱显示控制仪
