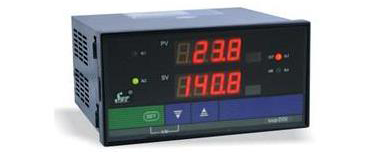

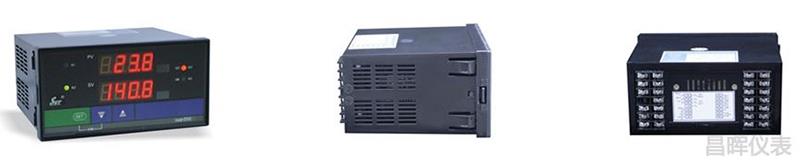

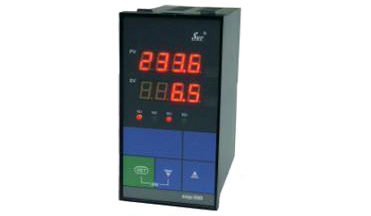

智能调节器 SWP-ND805

香港昌晖自整定智能调节器适用于压力、流量、液位、PH值等单回路过程控制，调节器高精度、稳定可靠，可根据被控对象自整定PID控制参数。

智能调节器特点
1、智能调节器采用了多项国际先进技术，输入采用数字校正及自校准技术，测量精度高，低温漂和时漂引起的测量误差。仪表采用了国内外进口元器件，并采用了多重保护和隔离设计，抗干扰能力强、可靠性高。
2、智能调节器采用经典PID控制算法，控制精度稳定，具备自整定功能，仪表输出采用模块化硬件结构设计，可通过更换不同的功能模块实现多种控制方式。PID控制输出可选4-20mA电流、0-5V、SSR驱动、单/三相SCR过零触发和单相SCR移相触发等多种方式，另有两路报警输出功能，还可选配变送输出，或标准通讯接口(RS485或RS232C)。
3、手/自动无扰切换功能。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
4、智能调节器具有多类型输入功能，仪表调节器可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻)，大大减少了备表的数量。其适用范围非常广泛，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对变频器、电动调节阀门等进行PID调节和控制、报警控制。
5、智能调节器为高亮度双数码显示，PV窗口显示测量值，SV窗口显示设定值或者控制输出值，仪表显示清晰直观。
6、智能调节器还具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、开关量输出等功能。
7、仪表精度0.5%；双屏LED显示(PV显示测量值；SV显示控制目标值或PID输出百分值)。



智能调节器特殊技术参数
控制输出方式：PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度：±0.5%FS+1位数max。设定值与显示值匹配，无相对误差
智能调节器比例范围：0.0%-100.0%(单位：0.1%)
积分(复位)时间：0-9,999s(单位：1s)
微分(比率)时间：0-9,999s(单位：1s)
控制周期：1、2、4、6、15、30、60、120、240s(单位：1s)
采样周期：0.5s





SWP-ND805仪表尺寸:160×80×140mm
SWP-ND805开孔尺寸:152×76mm
SWP-ND805仪表重量:400g

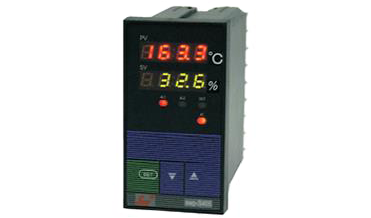

SWP-NS805仪表尺寸:80×160×140mm
SWP-NS805开孔尺寸:76×152mm
SWP-NS805仪表重量:400g

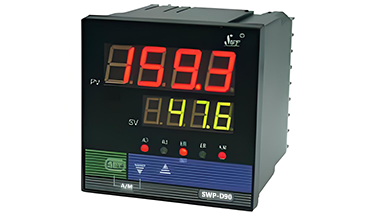

SWP-ND905仪表尺寸:96×96×140mm
SWP-ND905开孔尺寸:92×92mm
SWP-ND905仪表重量:400g

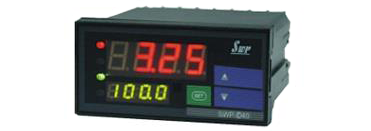

SWP-ND405仪表尺寸:96×48×140mm
SWP-ND405开孔尺寸:92×44mm
SWP-ND405仪表重量:240g



SWP-NS405仪表尺寸:48×96×140mm
SWP-NS405开孔尺寸:44×92mm
SWP-NS405仪表重量:240g

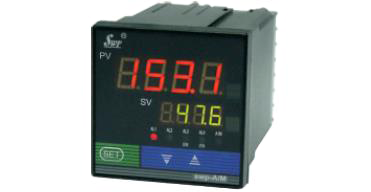

SWP-ND705仪表尺寸:72×72×110mm
SWP-ND705开孔尺寸:68×68mm
SWP-ND705仪表重量:240g

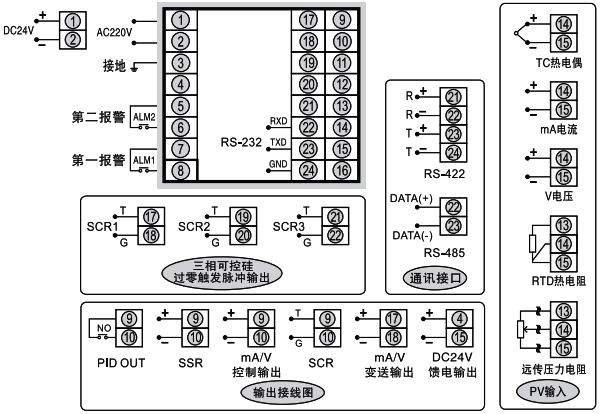

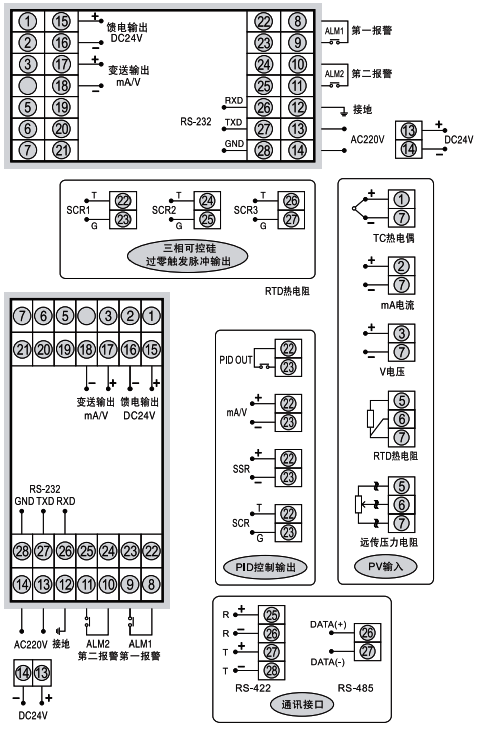

SWP-ND805横式智能调节器接线图



SWP-ND905方形智能调节器接线图

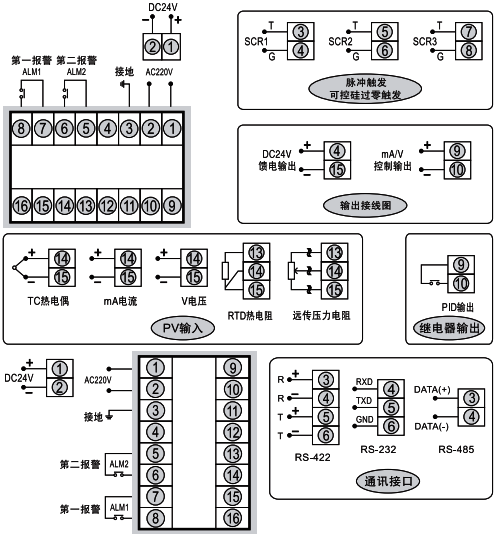

SWP-ND405横式智能调节器接线图



SWP-ND705方形智能调节器接线图



SWP-ND105方形智能调节器接线图



昌晖仪表制造有限公司是SWP系列智能调节器生产工厂，我们的无超调人工智能控制算法、控制效果、PID参数自整定和调节器质量在新一代高可靠性调节器中呈现，是您自动调节系统稳定可靠运行的保障，尤其是YR-GAD系列0.2%精度人工智能调节器达到欧美进口调节器一样的控制效果和高可靠性，是过程控制和温度控制的高性价比调节器。
